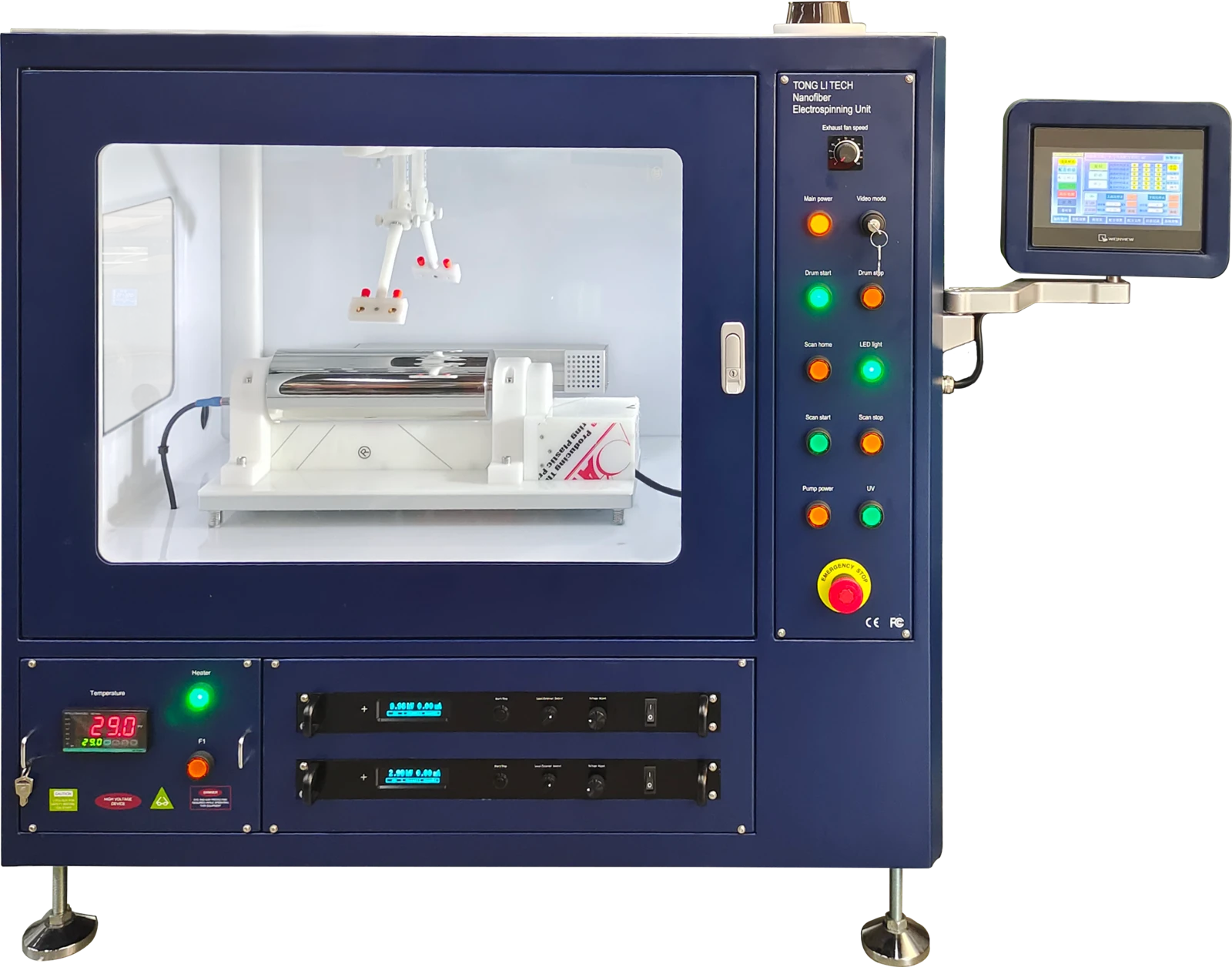

TL-Pro

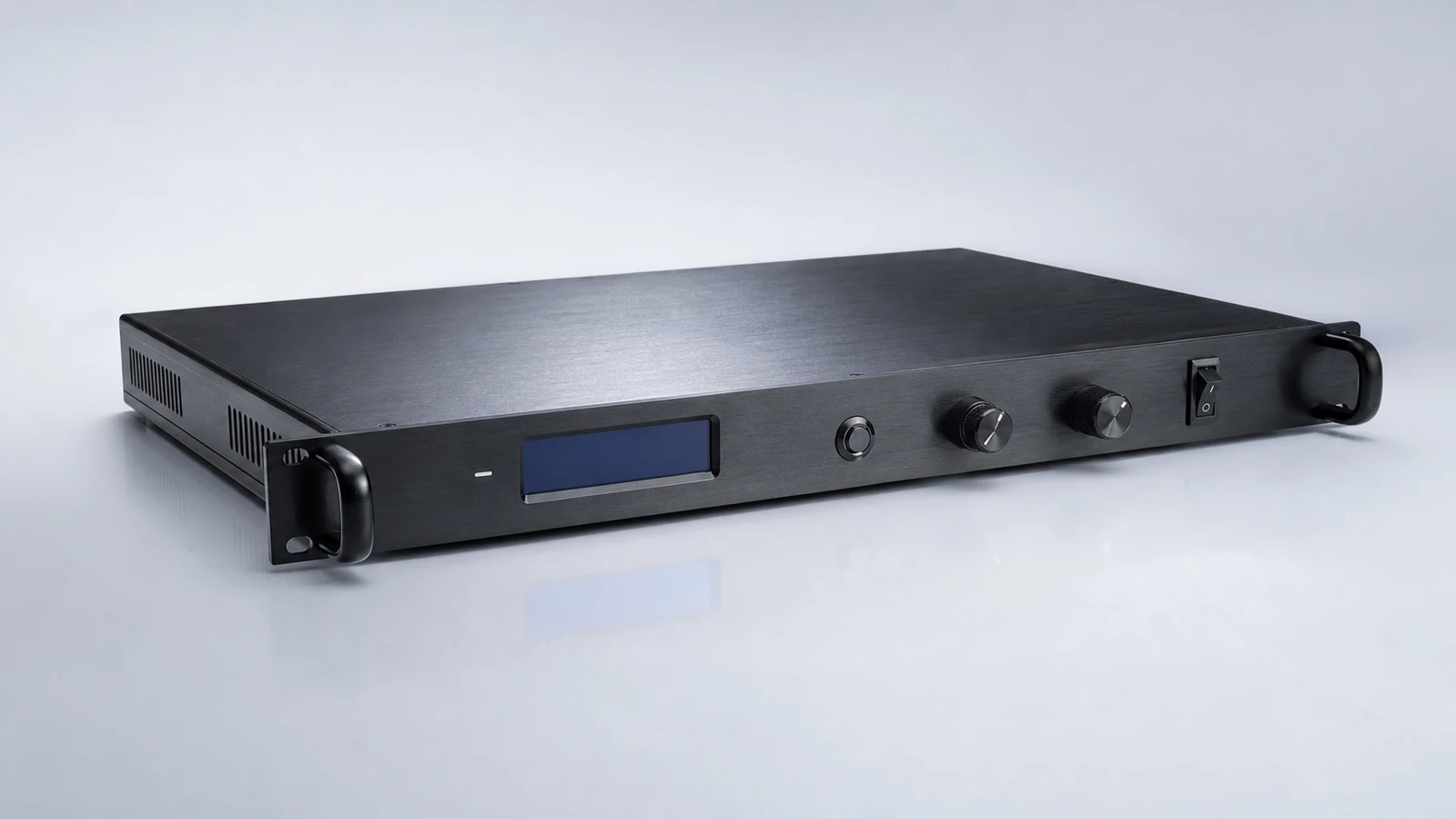

Bipolare Hochspannungsversorgung

• Stufenlos einstellbarer linearer Ausgang mit Touchscreen- oder eigenständiger Steuerung. Lokale Bedienung oder PC-Fernsteuerung mit Überwachung und Start/Stopp.
• Metallabschirmung, geringe elektromagnetische Emissionen und hohe Störfestigkeit unterstützen einen stabilen Betrieb. Schutz gegen Überspannung, Überstrom, Lichtbögen und Kurzschluss.

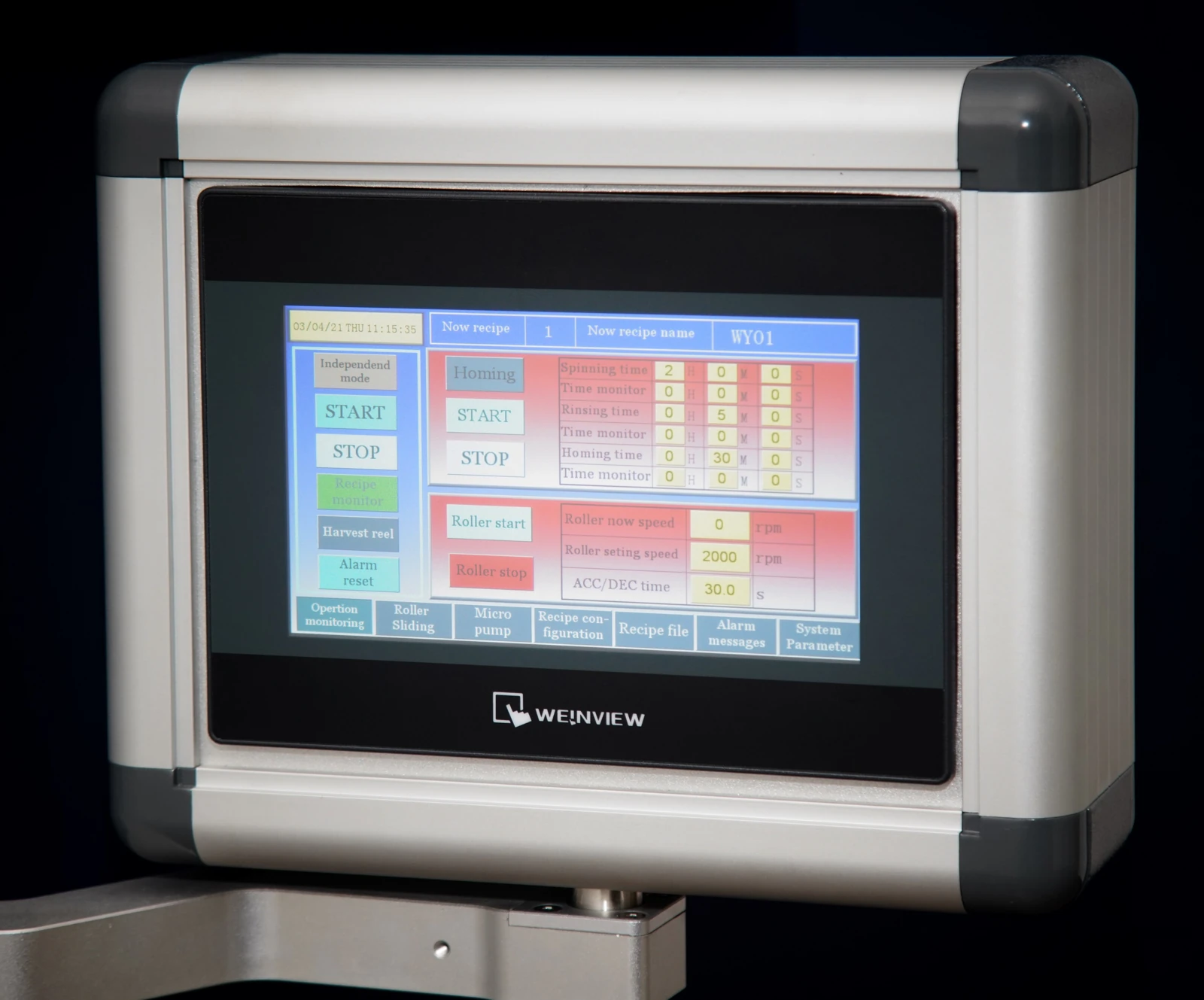

Integrierte Touchscreen-Steuerung

• Hochspannung, Spritzenpumpen, Spinndüsenbewegung und rotierenden Kollektor über eine Oberfläche steuern. Parameter während des Betriebs anpassen, Daten aufzeichnen und Bewegungen koordinieren.
• Der Bildschirm lässt sich seitlich am Gehäuse verstauen.

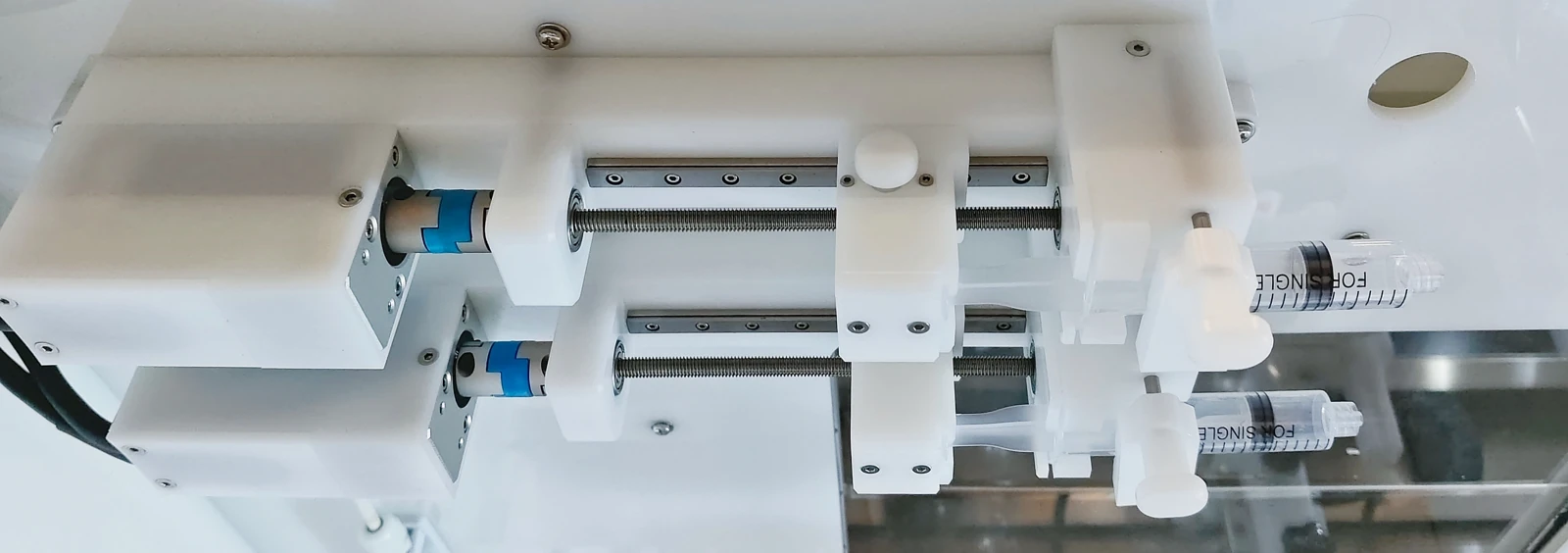

Isolierte Zweikanal-Spritzenpumpe

• Zwei unabhängige Servokanäle bieten individuell einstellbare Förderraten. Hohe Vorschubkraft unterstützt viskose Flüssigkeiten; die elektrische Isolierung ermöglicht den Einsatz unter Hochspannung.
• Interne oder externe Pumpenanordnung, optional auf 4–8 Kanäle erweiterbar.

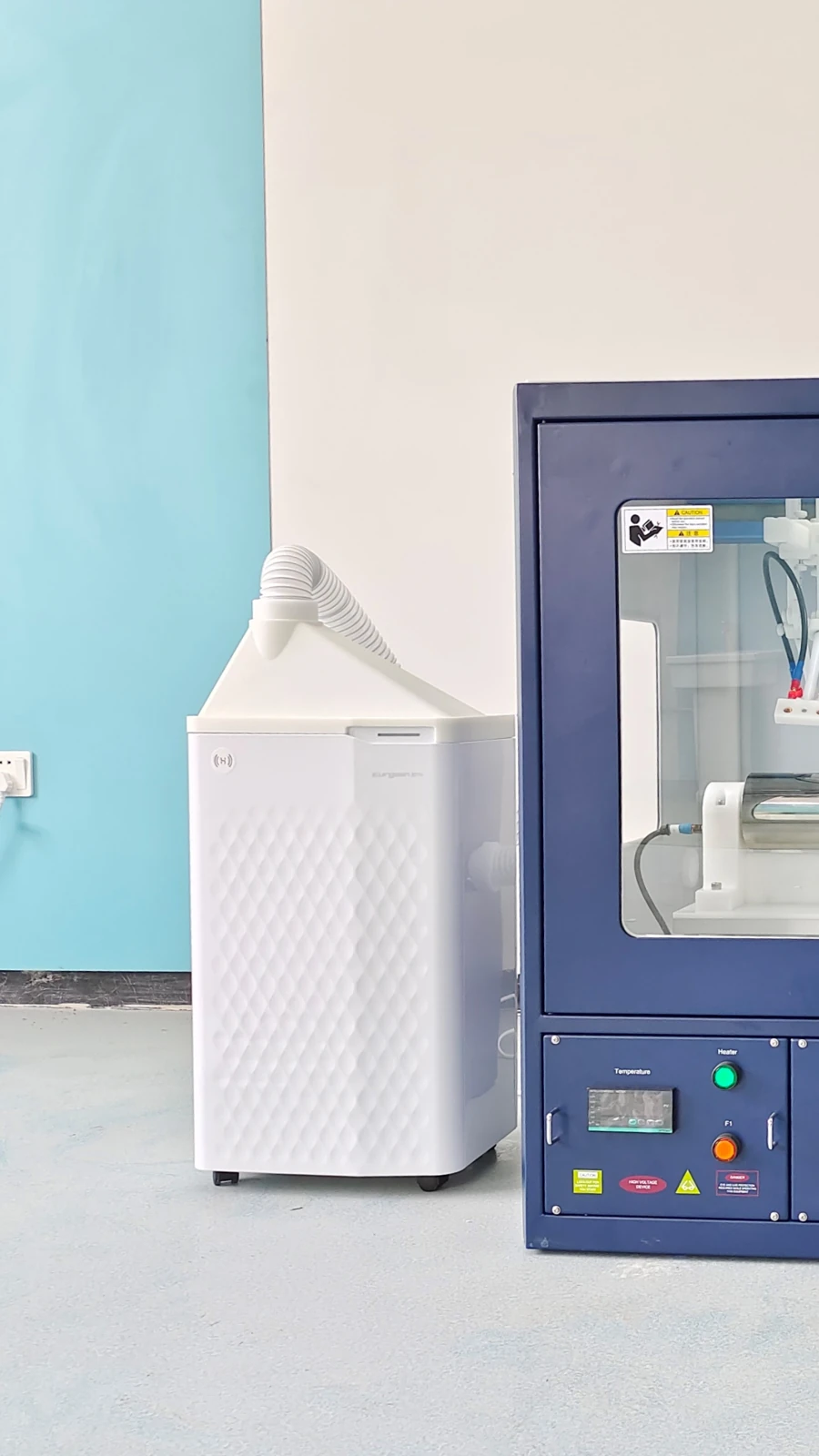

Entfeuchtung

• Ein kompakter Kompressor liefert einen sanften Trockenluftstrom. Der Standardentfeuchter erreicht bei Raumtemperatur etwa 30 % relative Feuchte.
• Eine verstärkte Ausführung für etwa 20 % relative Feuchte ist gegen Aufpreis erhältlich.

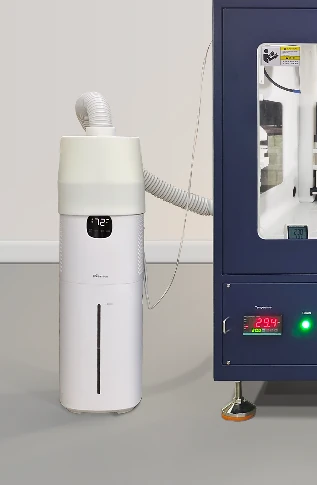

Optionaler nebelfreier Befeuchter

• Verdunstungsbefeuchtung hält die Kammerfeuchte gleichmäßig und reduziert Tropfenablagerungen auf dem Kollektor. Leiser, energiesparender Betrieb mit Keimschutz.

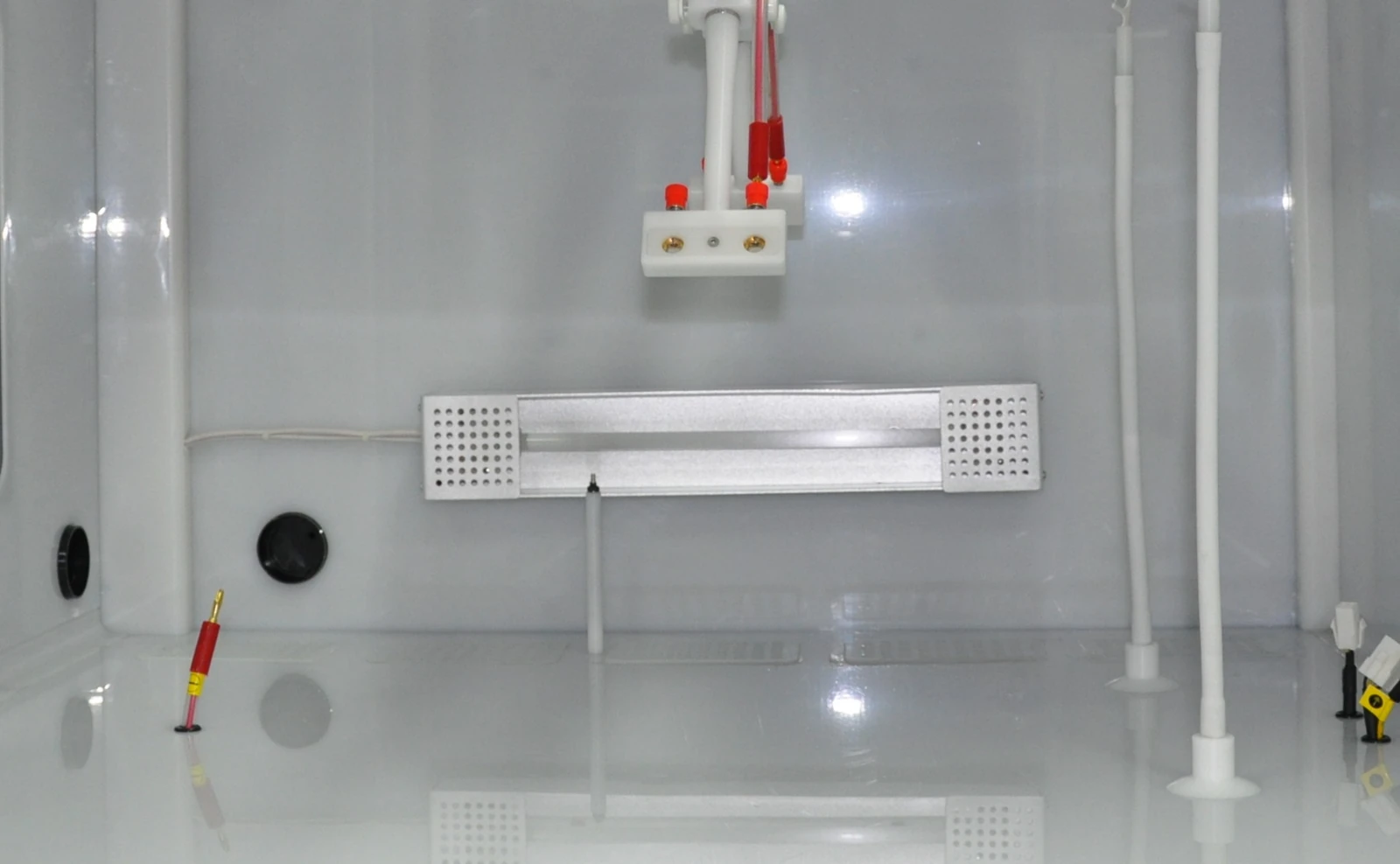

Infrarot-Kammerheizung

• Präzise Temperaturregelung und schnelle, gleichmäßige Infrarotheizung schaffen eine kontrollierte thermische Umgebung zum Elektrospinnen.

Einzelnadel-Spinndüse

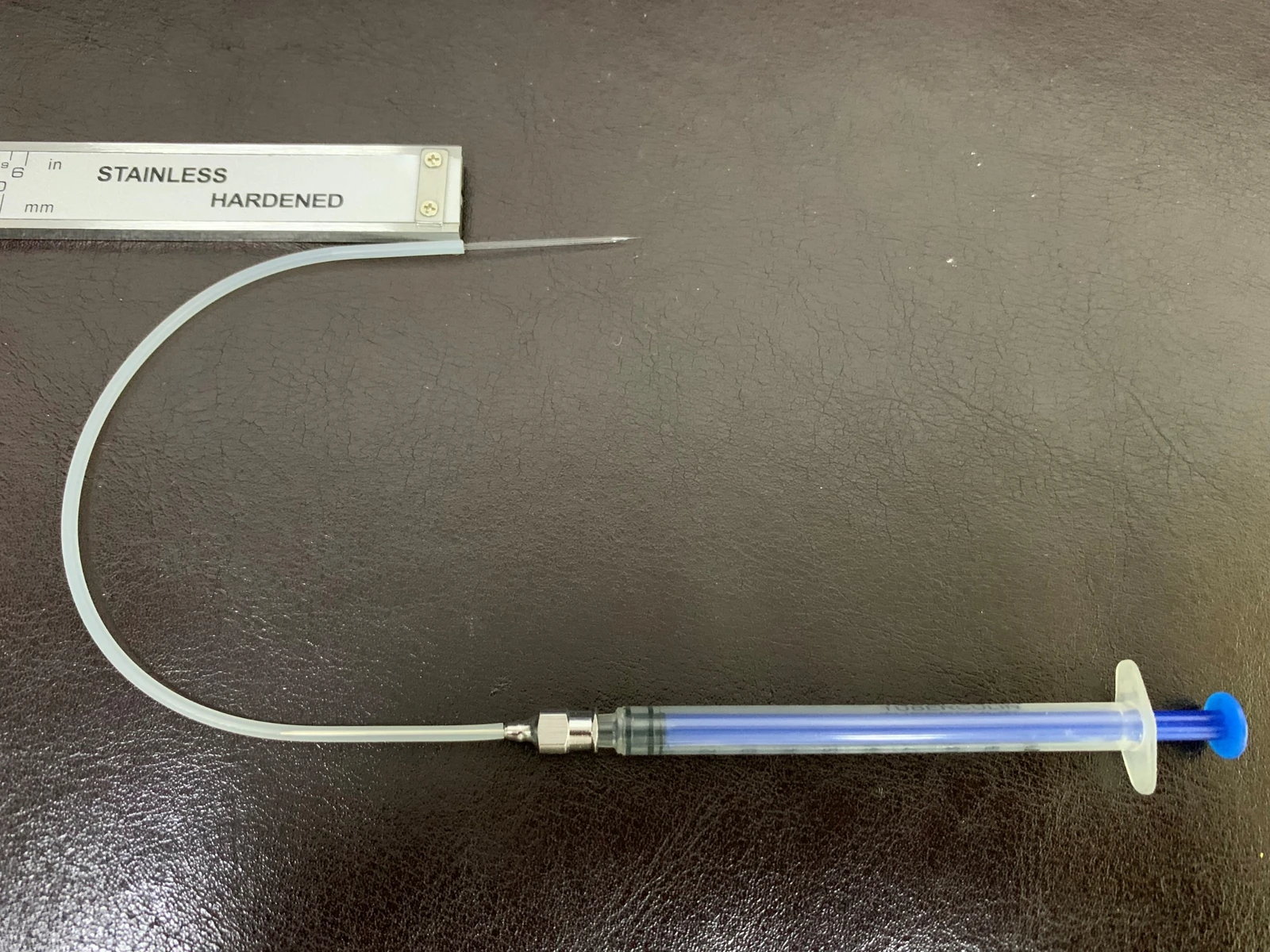

• Enthält 100 Edelstahlnadeln verschiedener Größen. Die spezielle Halterung nimmt Standardmetallnadeln auf; Spinnwinkel und Abstand zum Kollektor sind einstellbar.

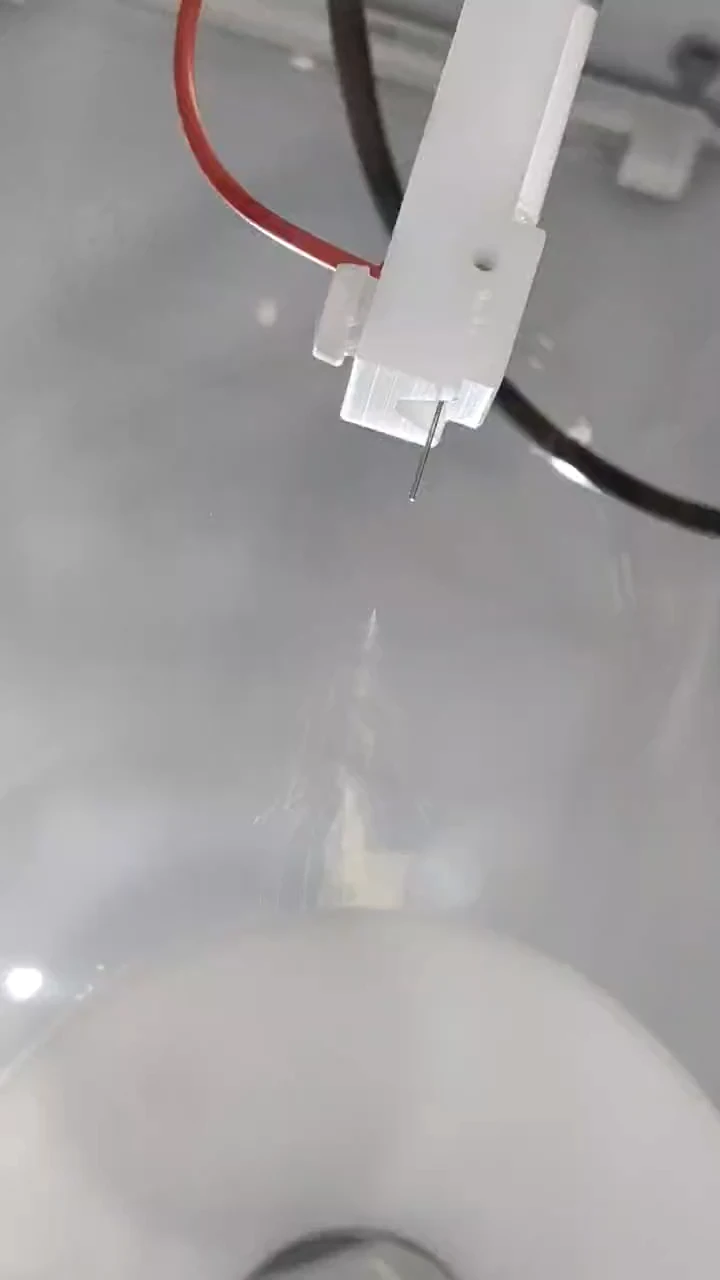

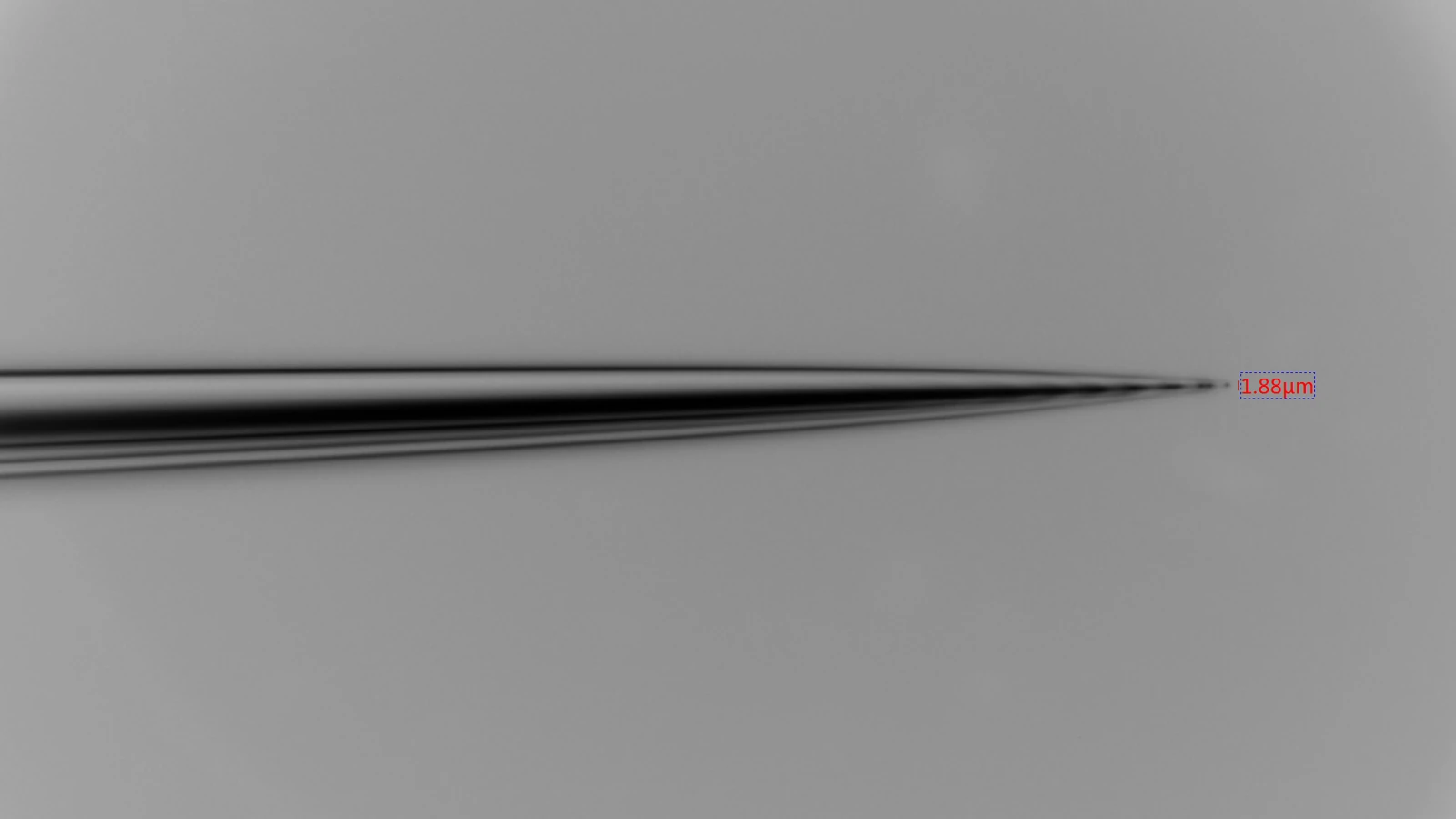

Glas-Mikrokapillarnadeln

• Mikrokanäle von 1–45 µm, mit Innendurchmessern ab 1 µm. Für niedrigviskose Flüssigkeiten und Kleinvolumenversuche, etwa ultrafeine Fasern, Mikro-/Nanostrukturierung und direktes Nahfeldschreiben.

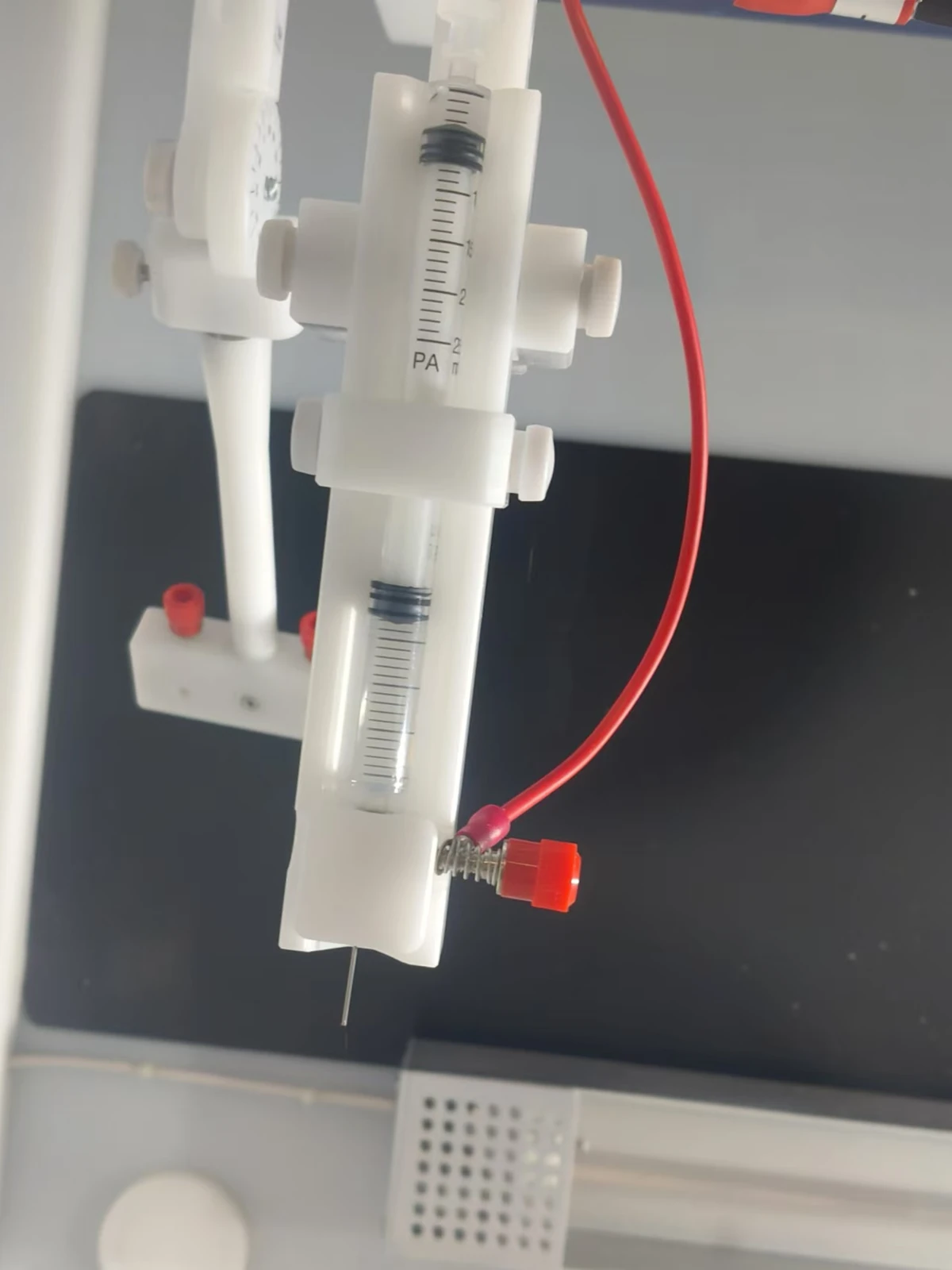

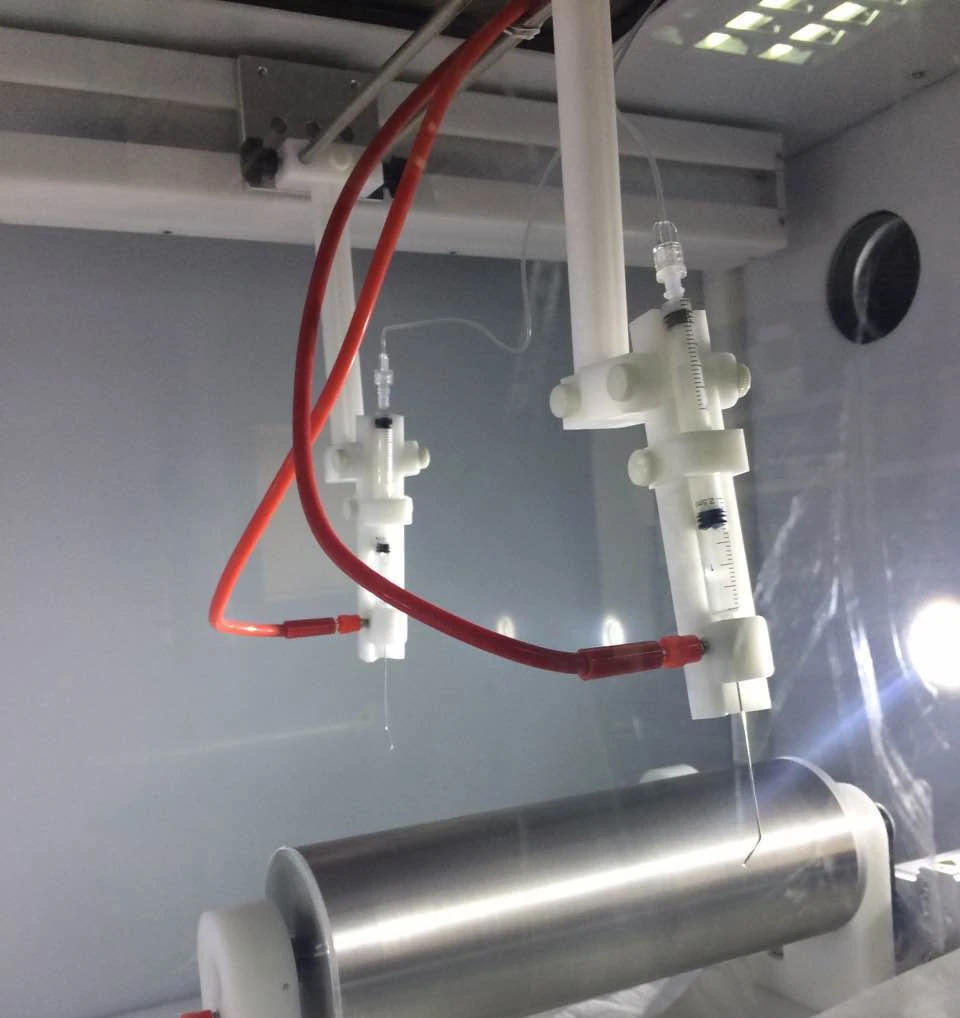

Spinndüse für kleine Volumina

• Die Spritze wird ohne Schlauch direkt mit der Nadel verbunden. Versuche mit etwa 0,5 mL Lösung reduzieren den Verbrauch wertvoller Materialien.
• Der gleichzeitige Betrieb von zwei Kleinvolumen-Spinndüsen ist optional.

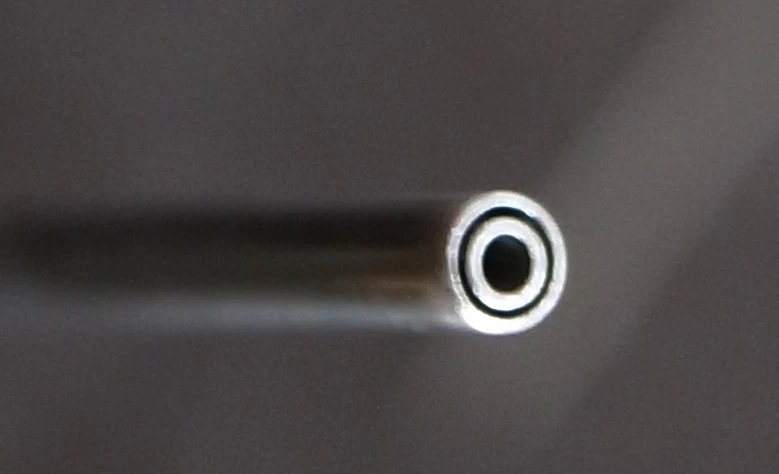

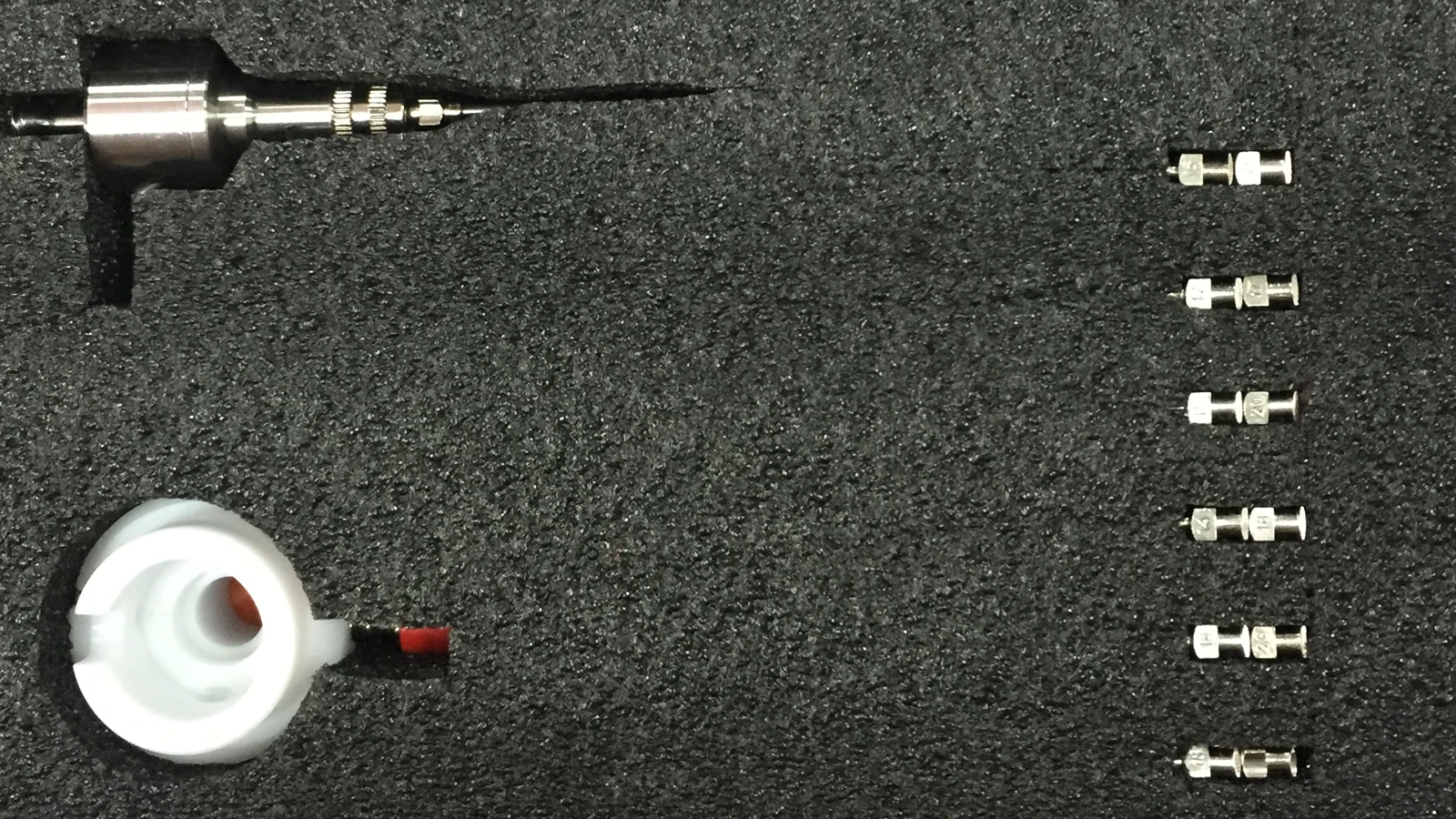

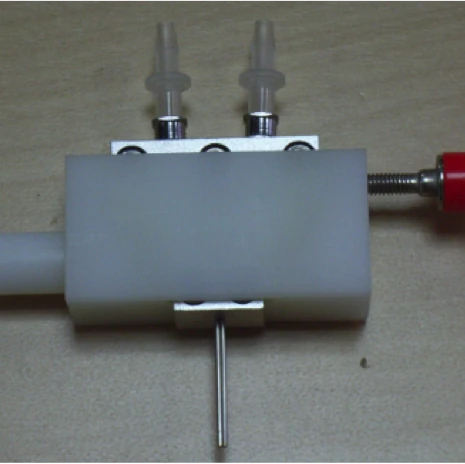

Koaxiale Spinndüse

• Fünf Sätze innerer und äußerer Nadeln ermöglichen Kern-Schale-Fasern. Beide Nadeln sind unabhängig demontier- und austauschbar; hohe Konzentrizität unterstützt einen stabilen Strahl.
• Individuelle Nadellängen sind möglich. Für gasunterstütztes Spinnen geeignet; Versorgung über eine Zweikanal-Spritzenpumpe.

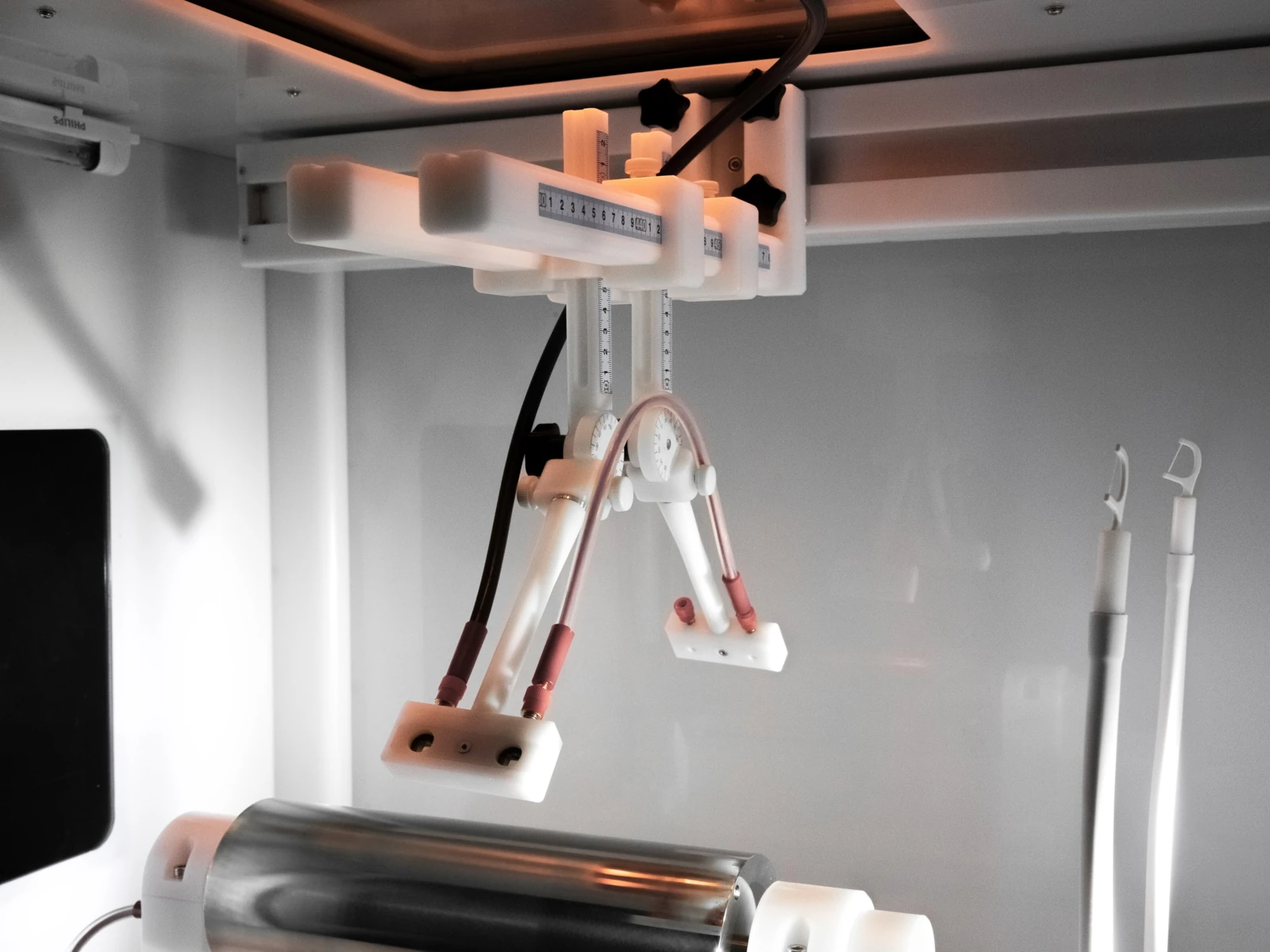

V-förmige Doppelspinndüse

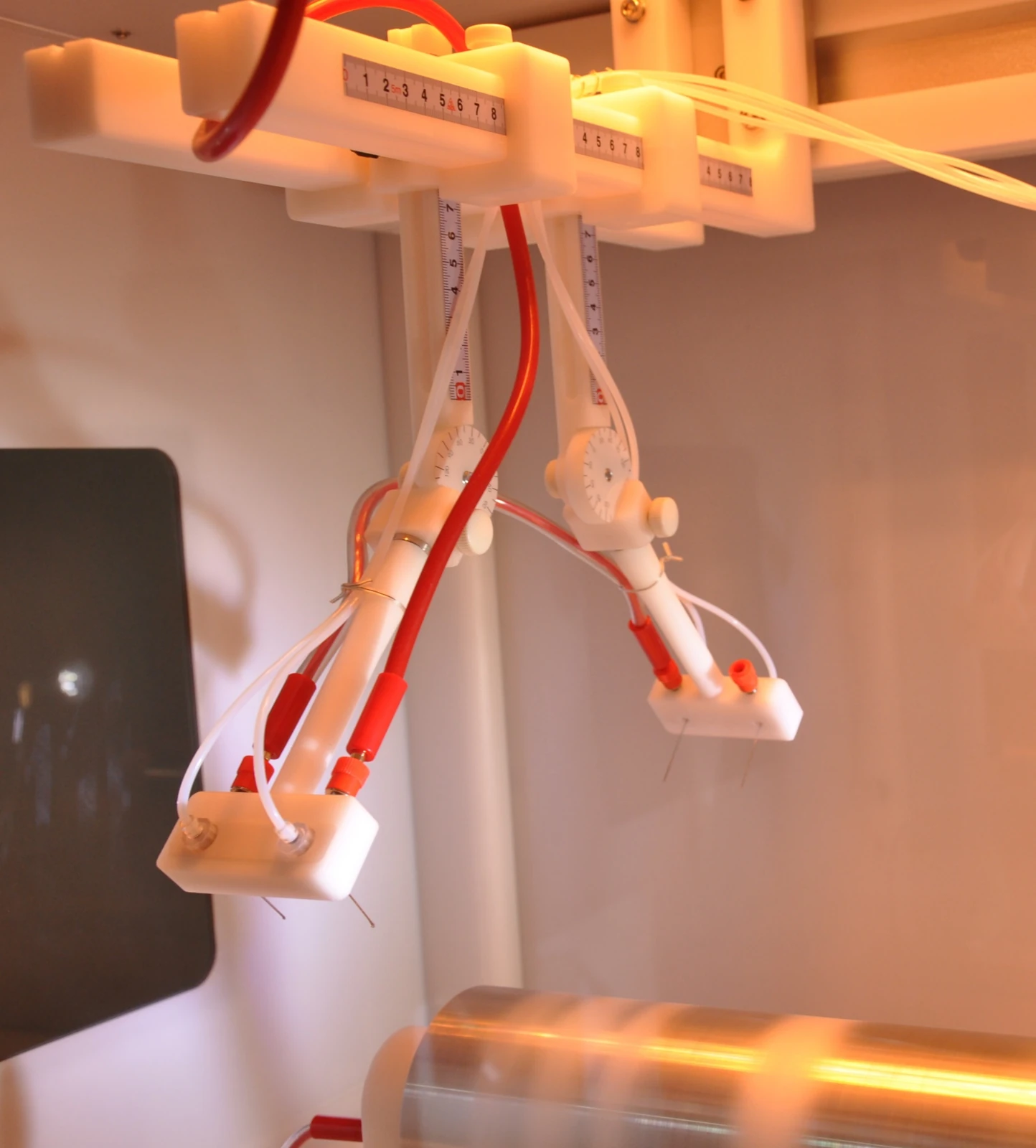

• Gleiche oder unterschiedliche Spannungen an beiden Nadeln, auch entgegengesetzte Polaritäten für konjugiertes Spinnen. Die Anordnung reduziert gegenseitige Störungen; Winkel und Abstand sind über Skalen einstellbar.

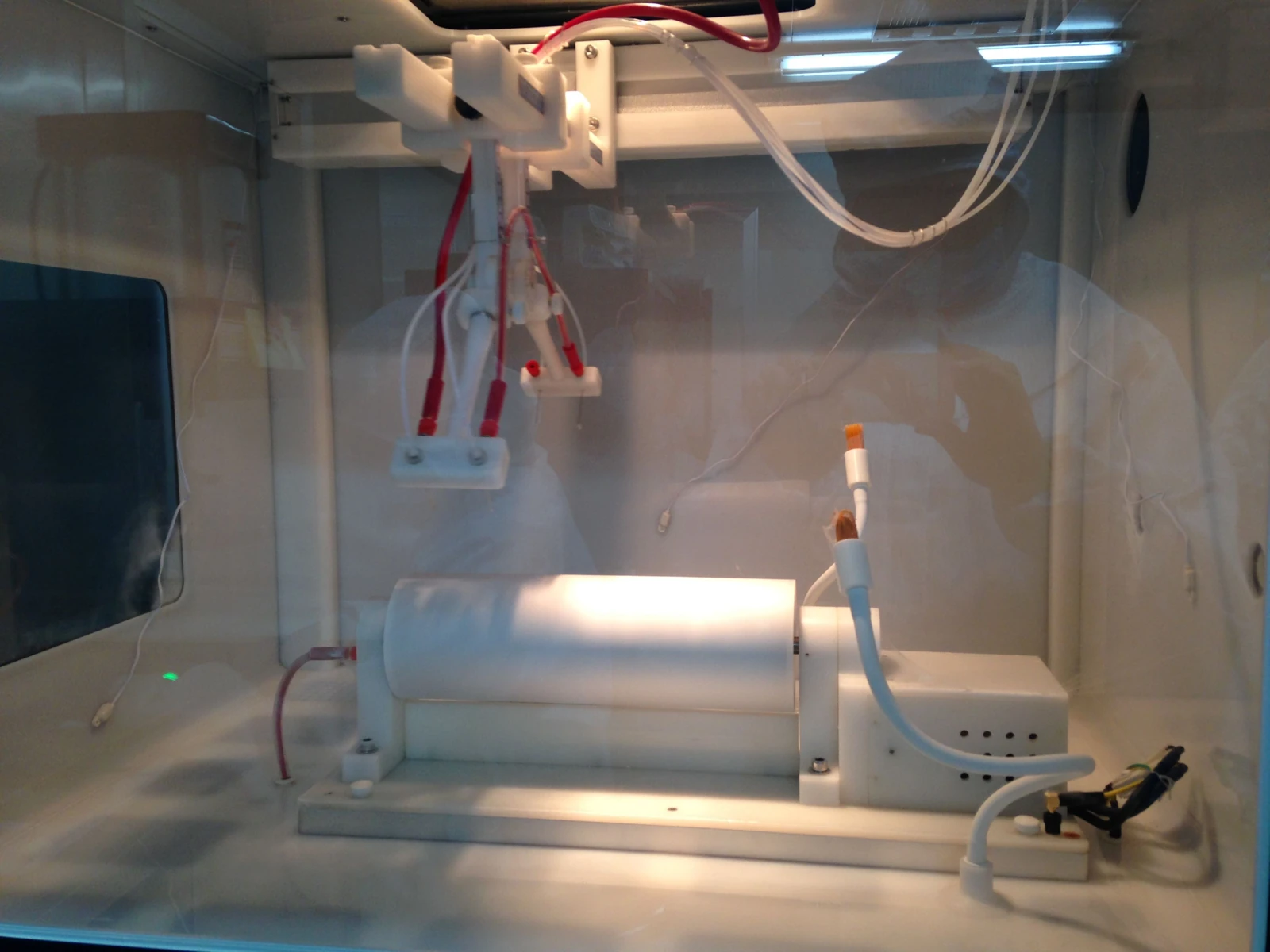

Konjugiertes Elektrospinnen

• Parallele Nadeln an positiver und negativer Hochspannung reduzieren die Ladungsansammlung am Kollektor und unterstützen dichte Schichten. Zwei Materialien gleichzeitig zu Verbundfasern, Garnen und Spezialstrukturen verarbeiten; geringere Störungen stabilisieren den Prozess.

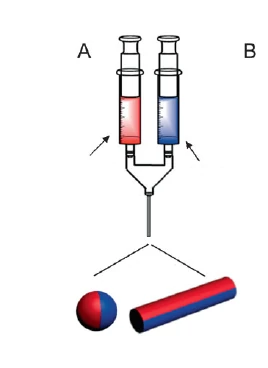

Side-by-Side-Spinndüse

• Zwei unabhängig geregelte Kanäle fördern unterschiedliche Materialien gleichzeitig. Fünf Nadelsätze sind verfügbar; Standardnadelgrößen werden unterstützt.
• Für Janus-, selbstkräuselnde und andere funktionelle Verbundfasern.

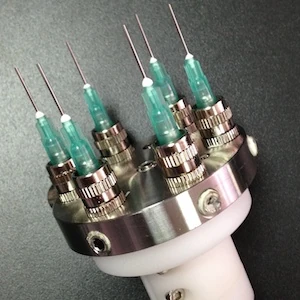

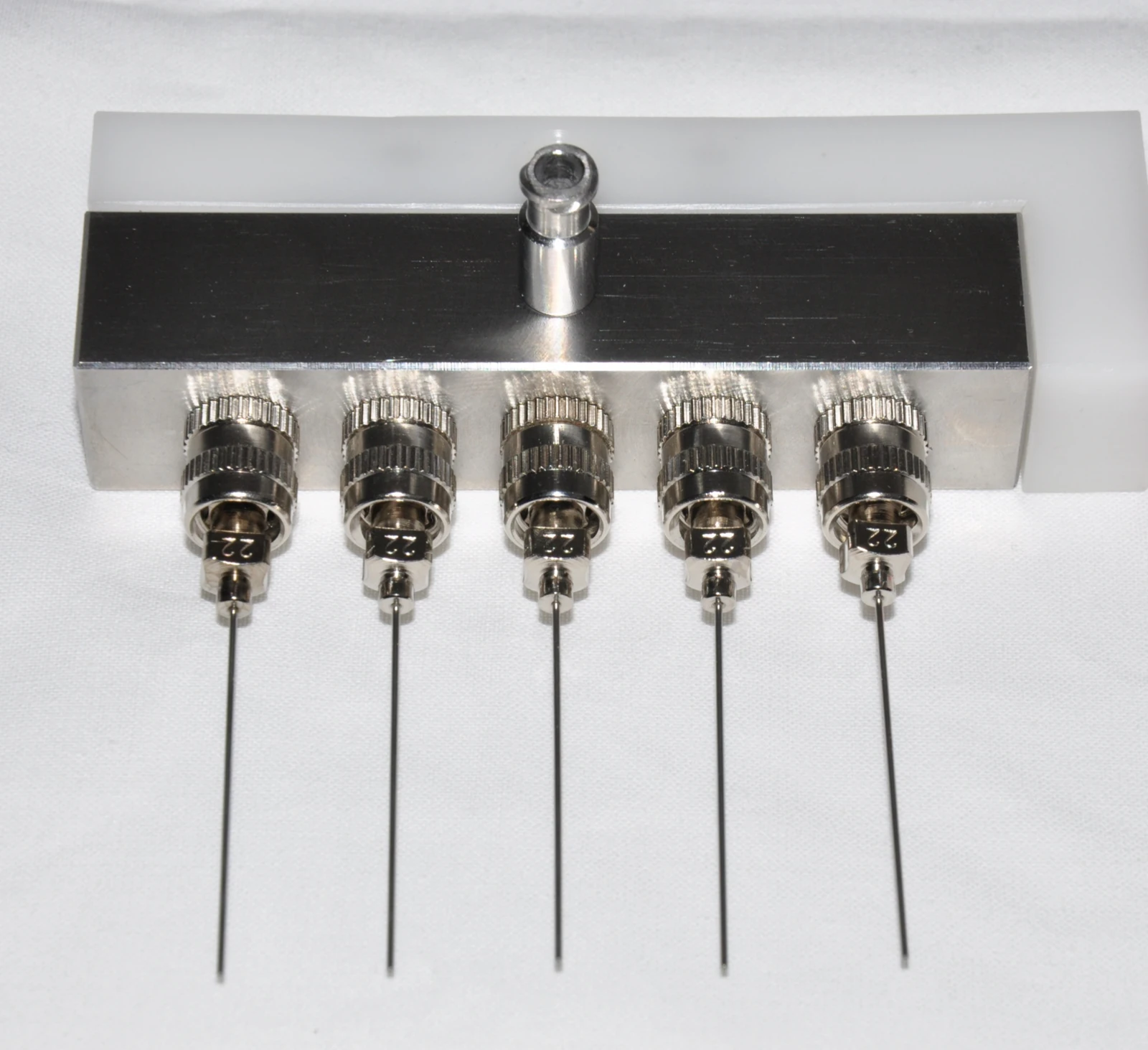

Optionale Mehrnadelarrays

• Ein Einlass versorgt mehrere Auslässe zur Durchsatzsteigerung. Nadelzahl, Abstand und Anordnung sind als Linie, Ring oder Array anpassbar, um die Membrangleichmäßigkeit zu verbessern.

Automatische Nadelreinigung

• Nadeln während des Betriebs ohne Prozessunterbrechung reinigen, insbesondere bei flüchtigen Lösungsmitteln. Reinigungsintervall an die Verdunstung anpassen. Für die oben beschriebenen Spinndüsen verfügbar.

Spinndüsenbewegung und Positionierung

• Motorischer X-Vorschub bewegt die Spinndüse entlang der Trommelachse; Steuerung über Touchscreen mit Datenaufzeichnung. Manuelle Y- und Z-Verstellung mit Skalen.

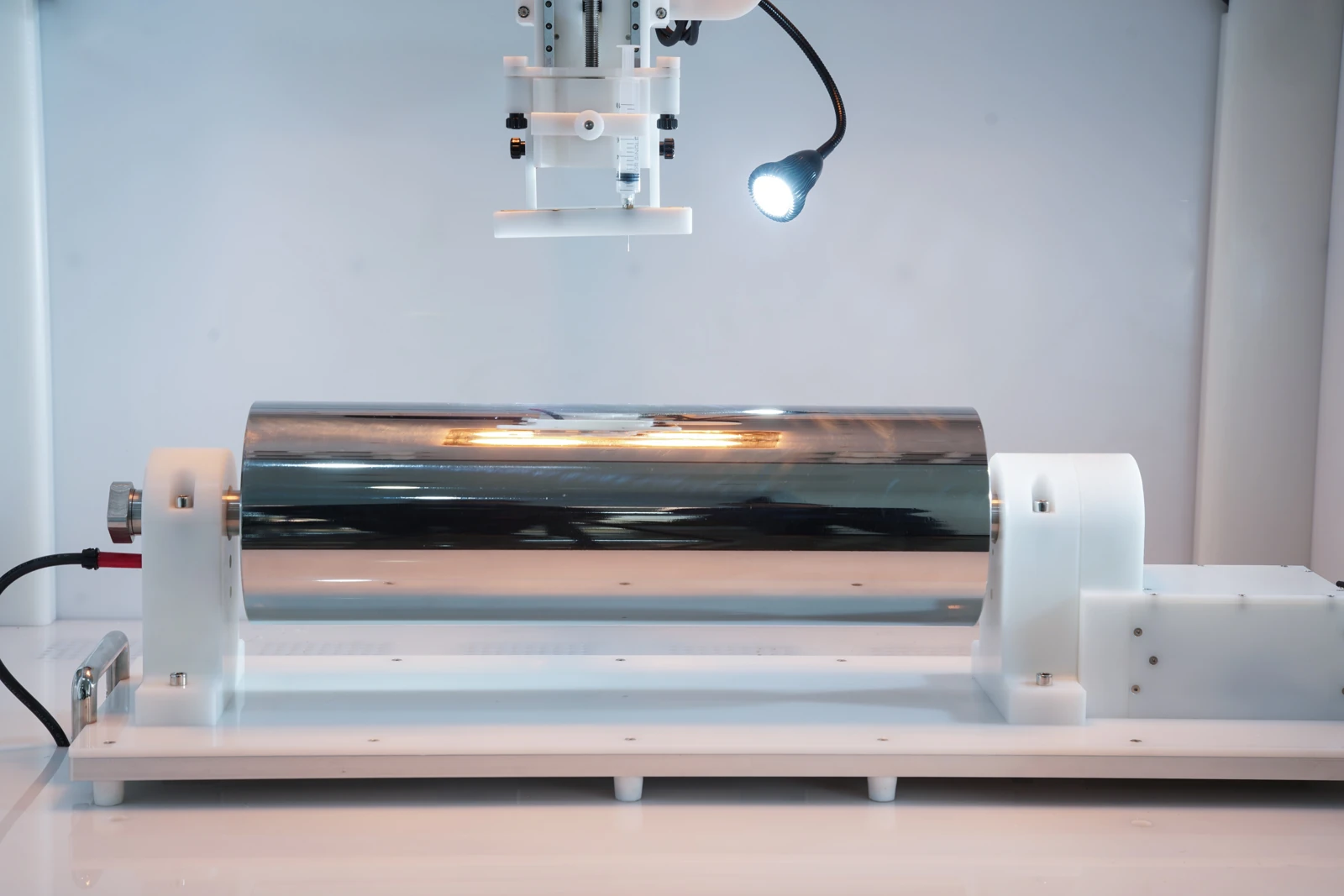

Rotierender Trommelkollektor

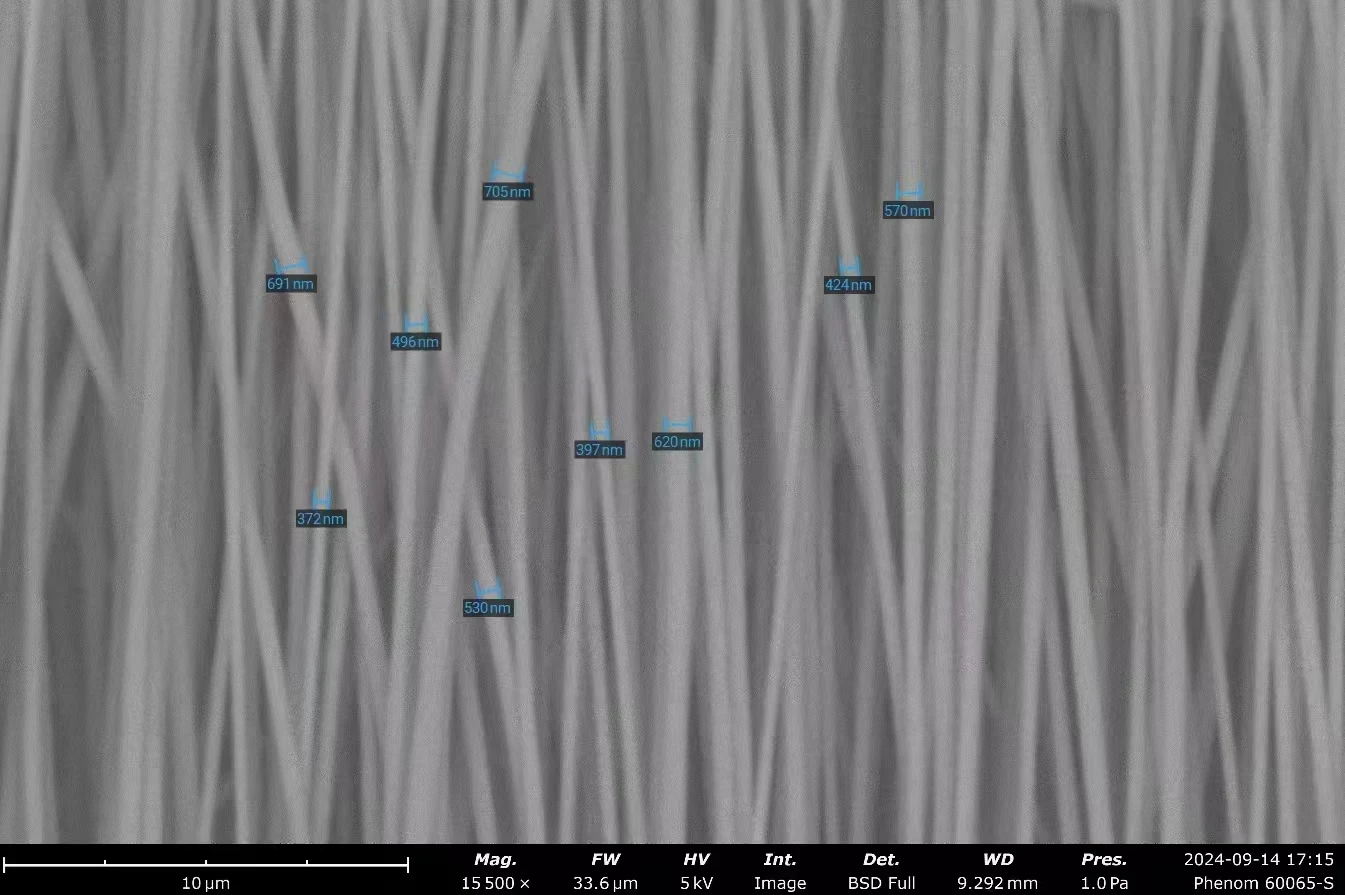

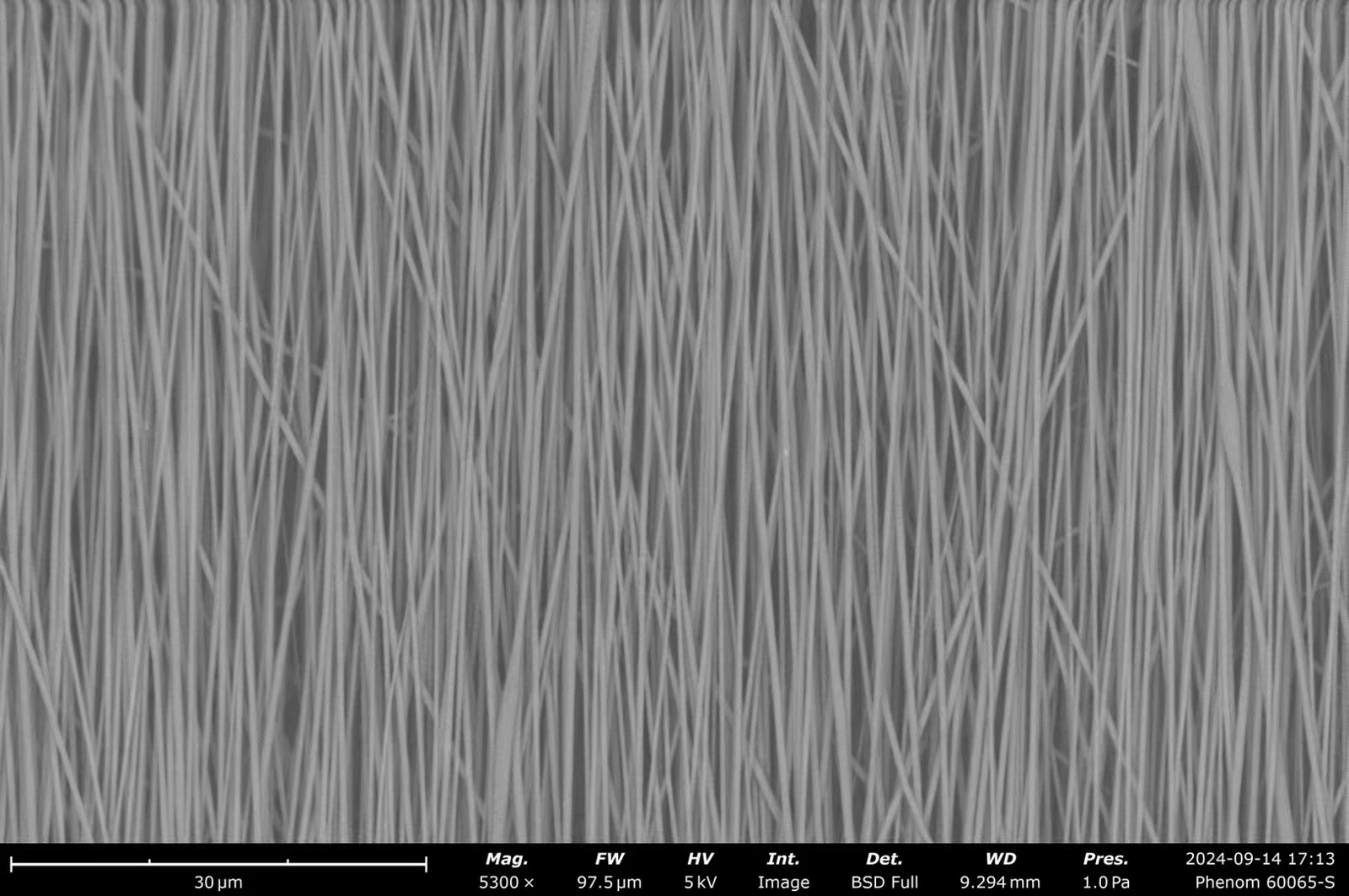

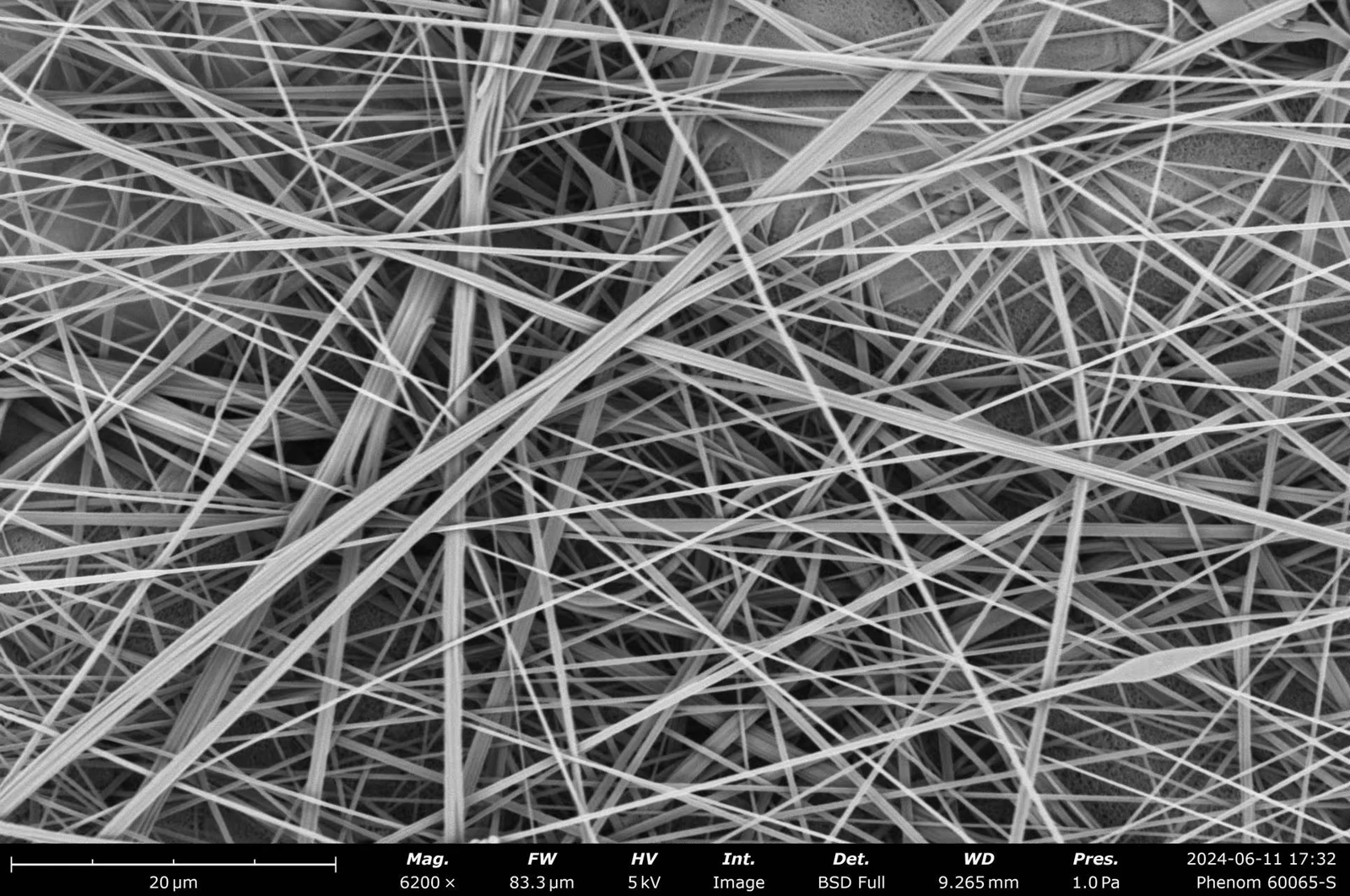

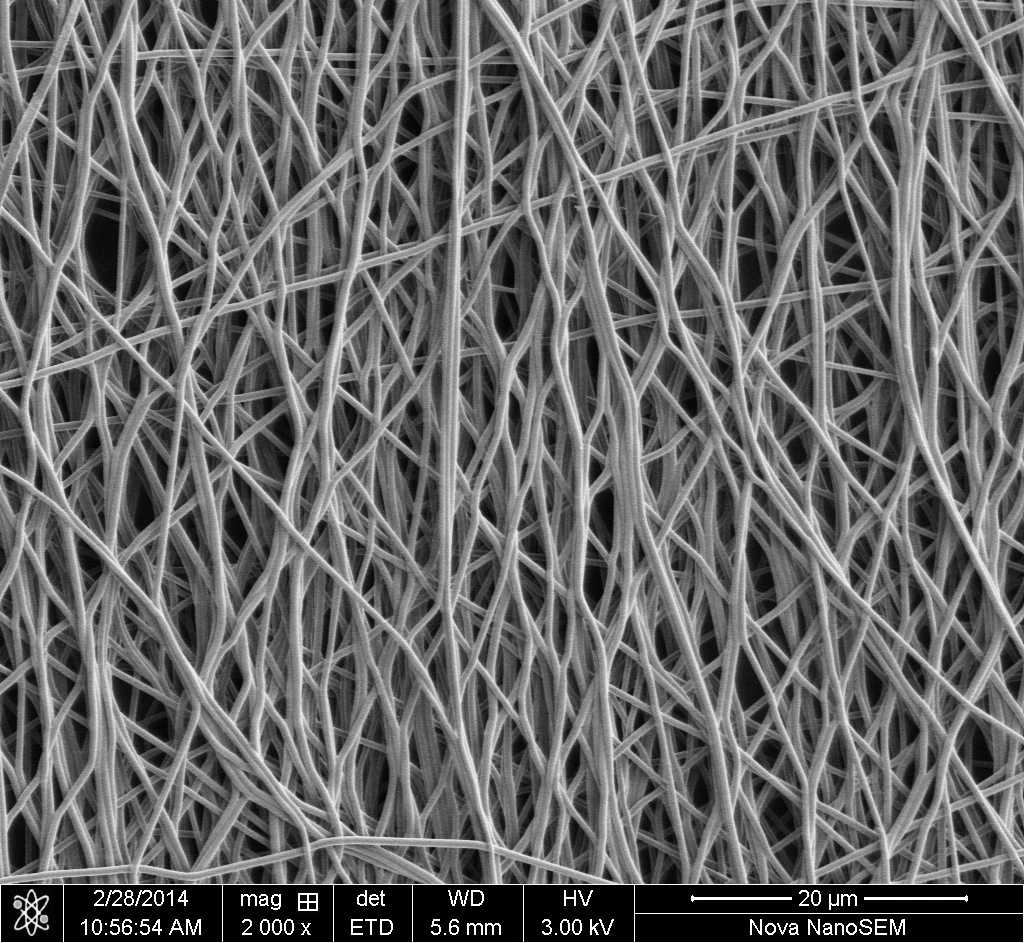

• Flache Membranen mit zufälliger oder ausgerichteter Faserablage sammeln. Höhere Drehzahlen unterstützen die Ausrichtung; die Mikroskopieaufnahmen zeigen Fasermorphologien.

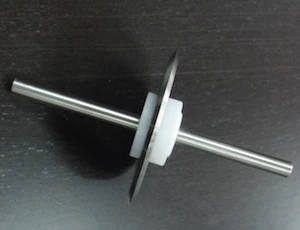

Rotierender Scheibenkollektor

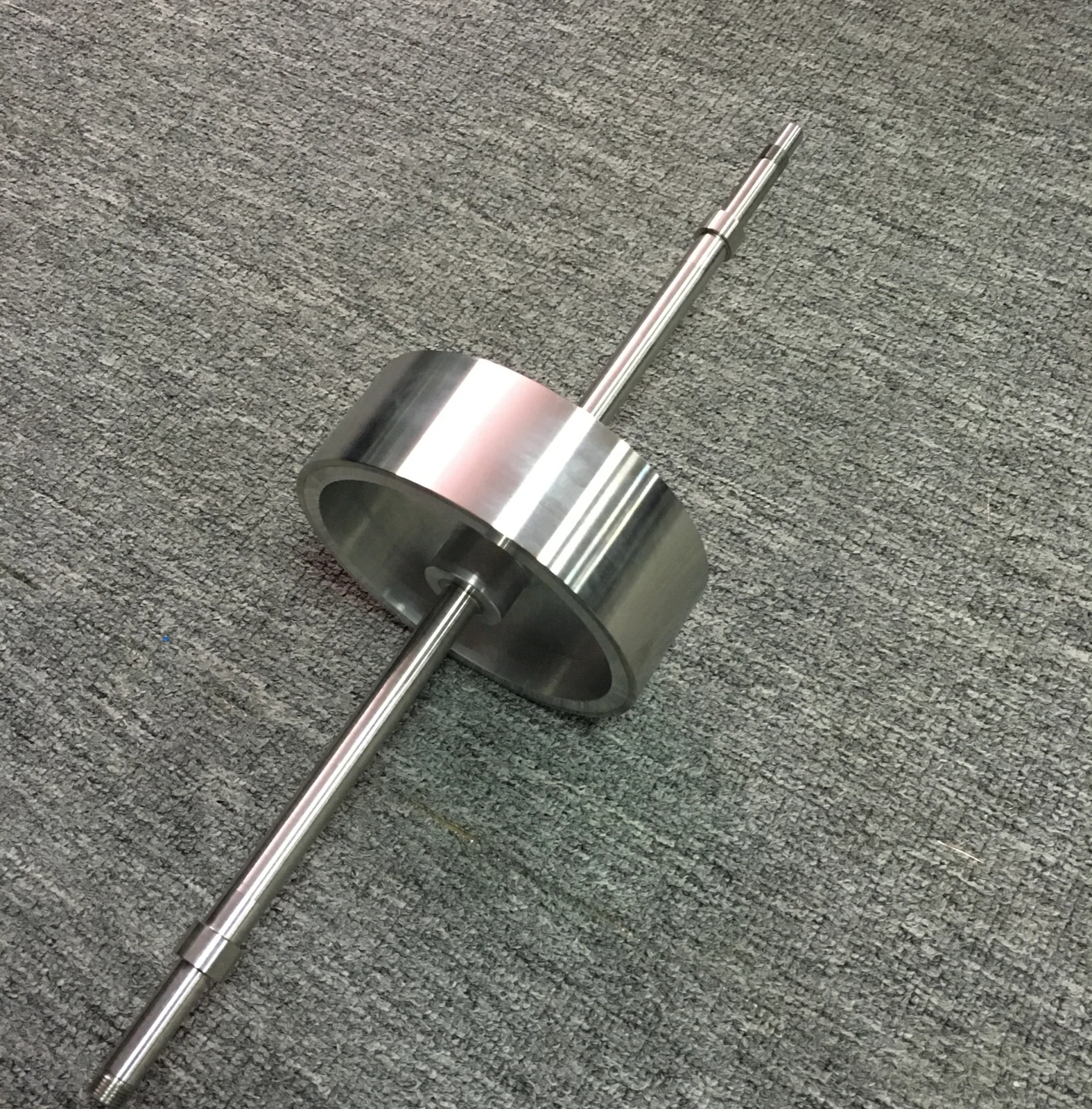

• Schmale Bänder stark ausgerichteter Nanofasern am Scheibenrand sammeln. Ausführungen mit scharfer oder flacher Kante sind verfügbar.

Rotierender Dornkollektor

• Hohle röhrenförmige Membranen verschiedener Durchmesser für die Forschung an Gefäßimplantaten und tubulären Gerüsten herstellen.

Kollektor für hoch ausgerichtete Fasern

• Schnelle Rotation richtet Fasern zu schmalen, flachen Membranen und Faserbündeln aus.

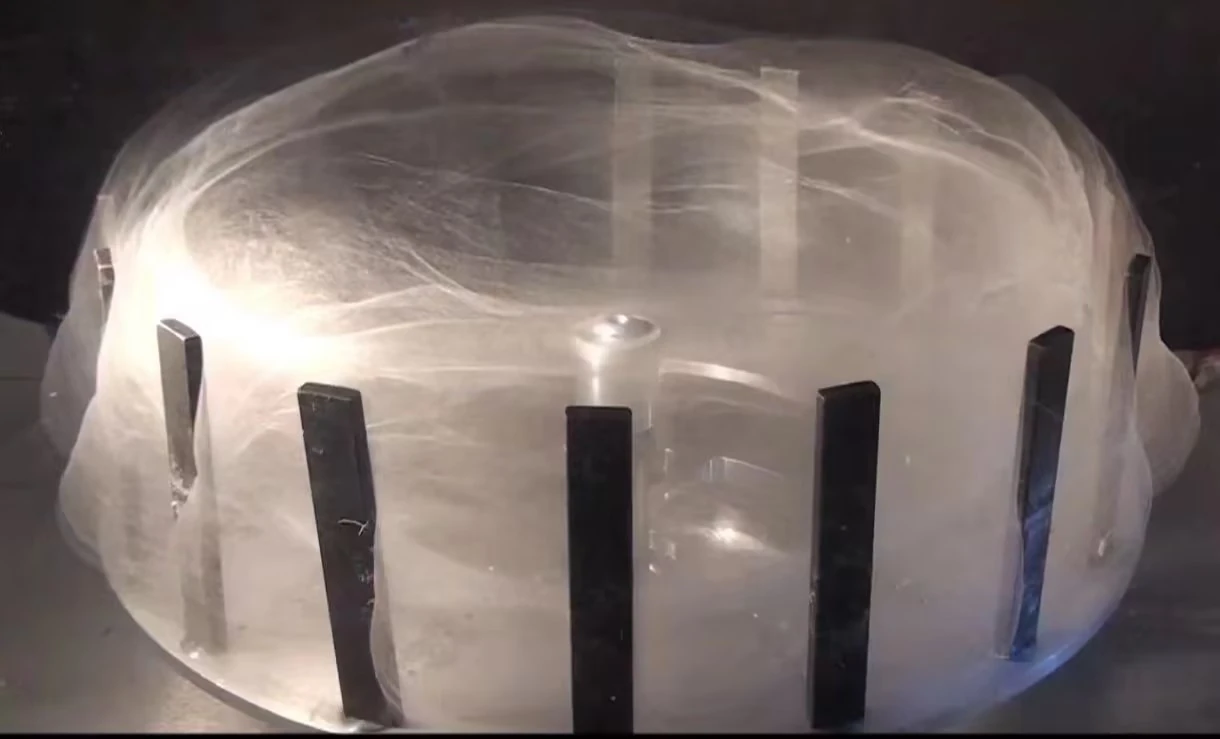

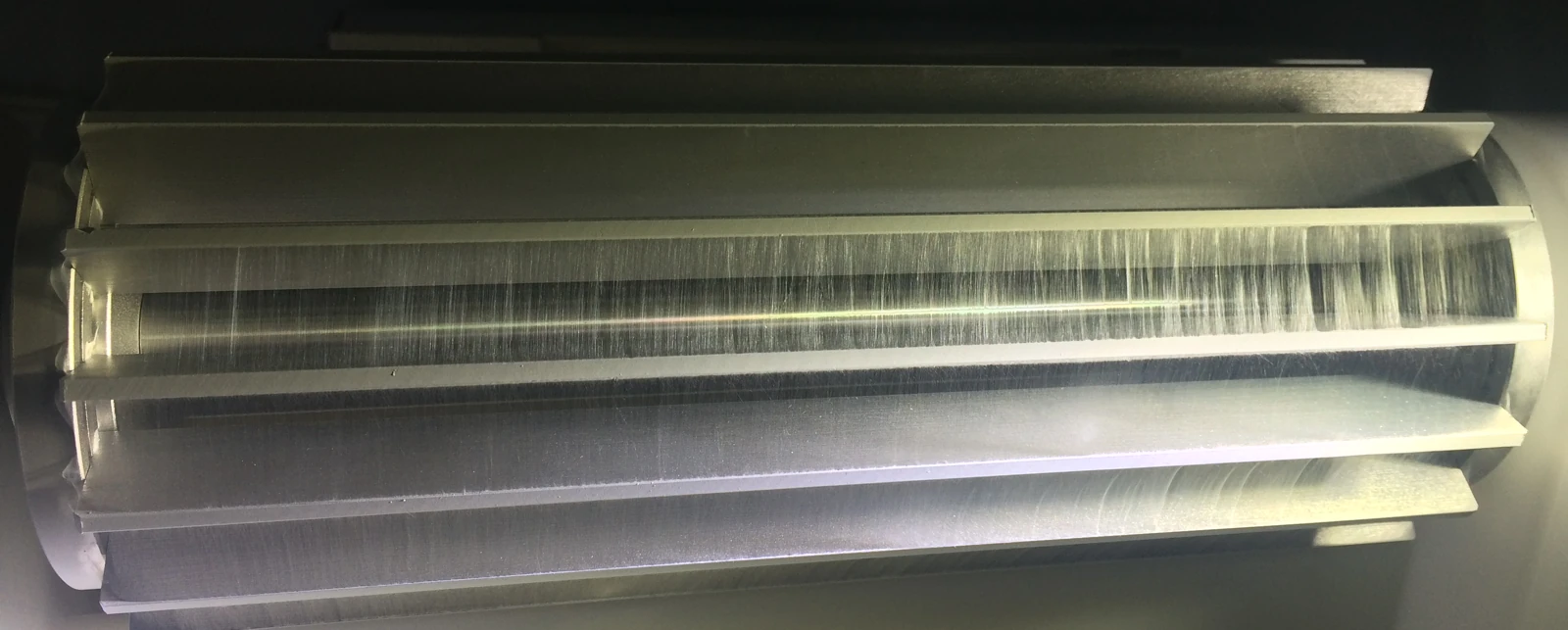

Käfigkollektor mit parallelen Elektroden

• Ausgerichtete Nanofasern bei niedrigen Drehzahlen sammeln und auf andere Substrate übertragen. Der Elektrodenabstand ist anpassbar.

Verstellbarer Plattenkollektor

• Eine winkelverstellbare Edelstahlplatte nimmt starre, nicht aufrollbare Substrate auf. Ein X–Y-Verfahrtisch ist optional ergänzbar.

Optionale Konfiguration

Beheizte Spinndüse

• Für beheiztes Elektrospinnen und direktes Schreiben niedrigschmelzender Materialien sowie zum Erwärmen kleiner Lösungsmengen zur Viskositätsreduktion. Eine Standardschnittstelle vereinfacht Montage und Austausch.

Optionale Konfiguration

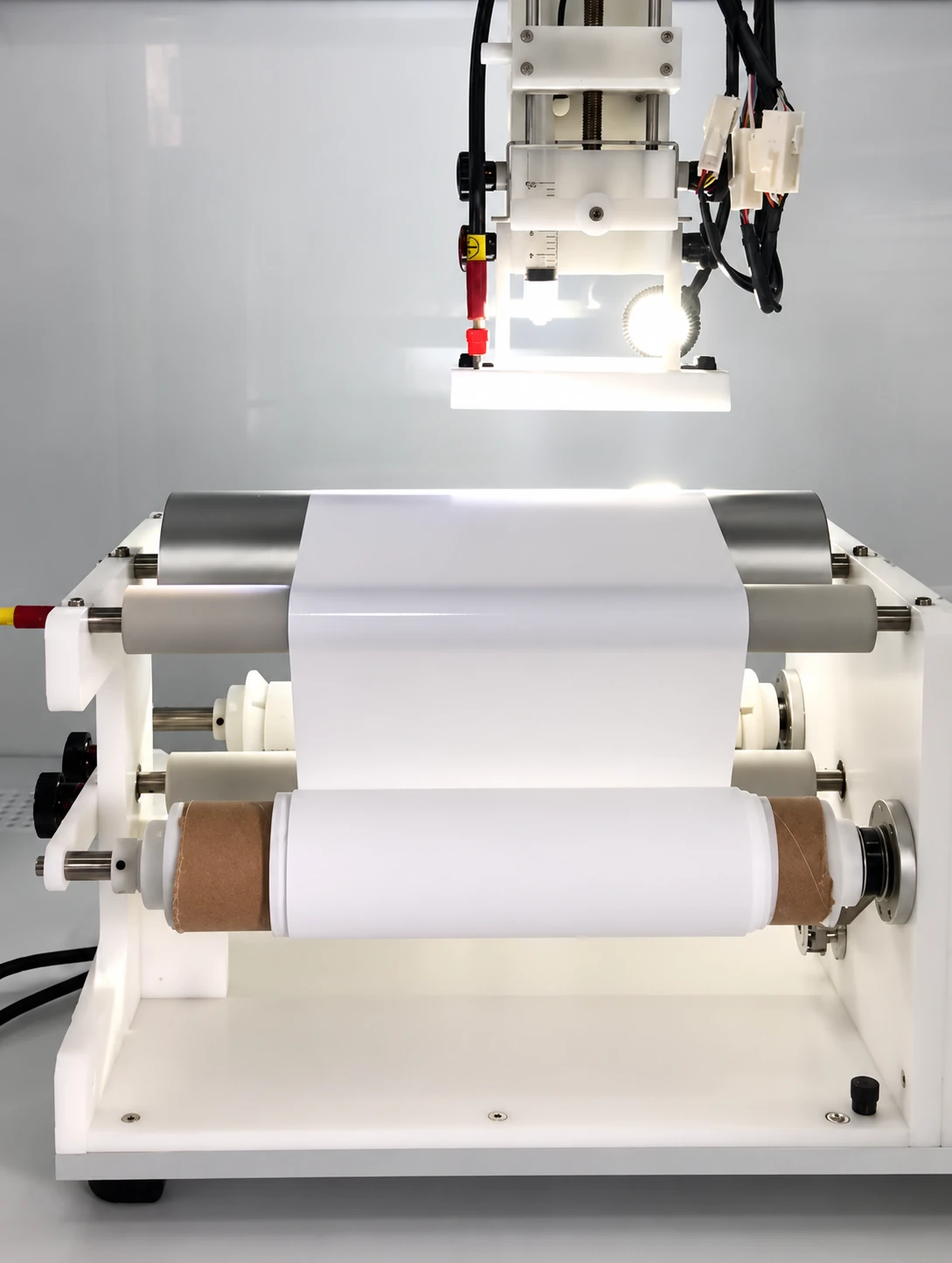

Rolle-zu-Rolle-Sammlung

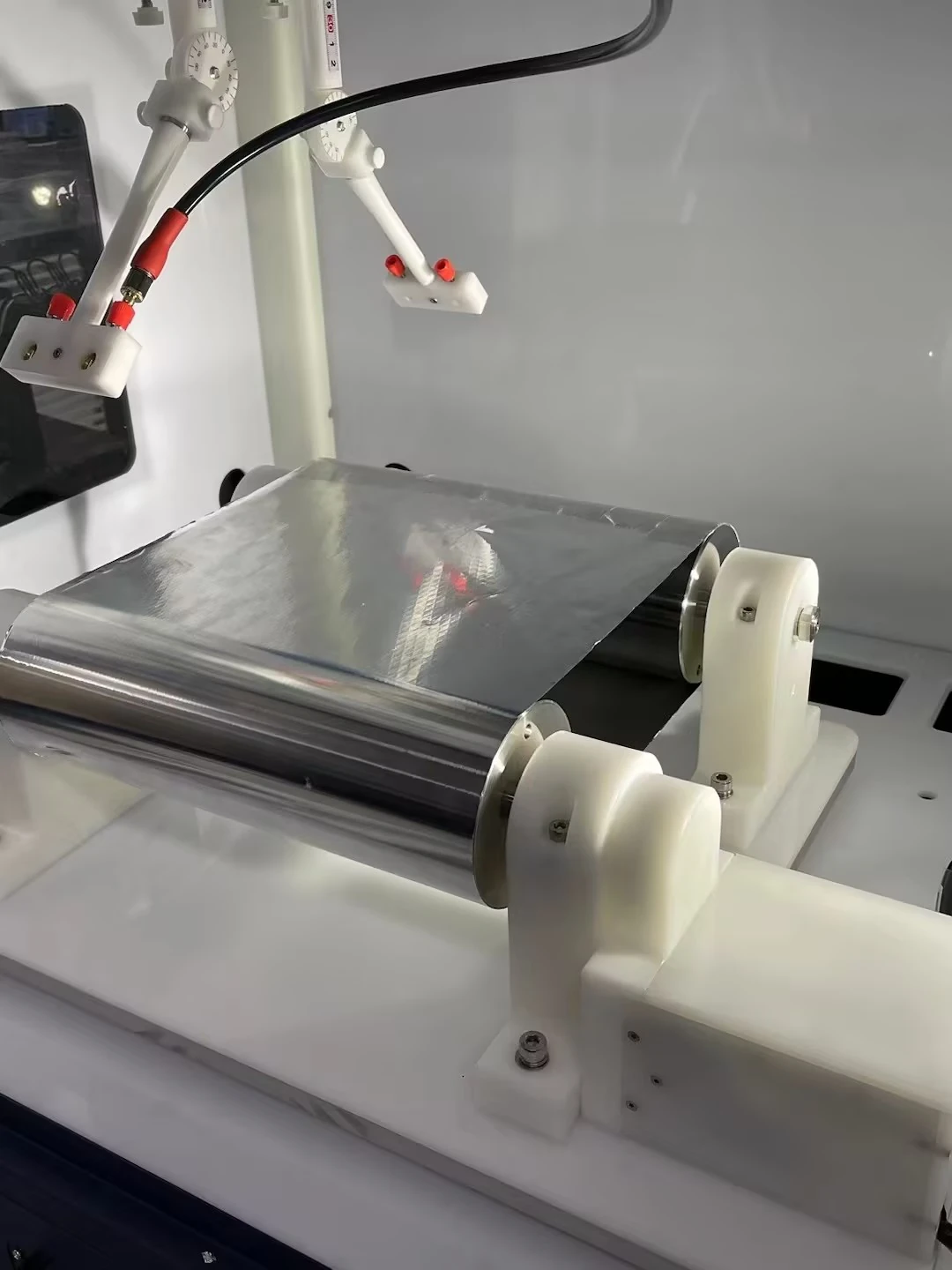

• Nanofasermembranen kontinuierlich sammeln. Die Aufwickelgeschwindigkeit an die gewünschte Membrandicke anpassen oder die Ausführung mit fester Länge wählen.

Optionale Konfiguration

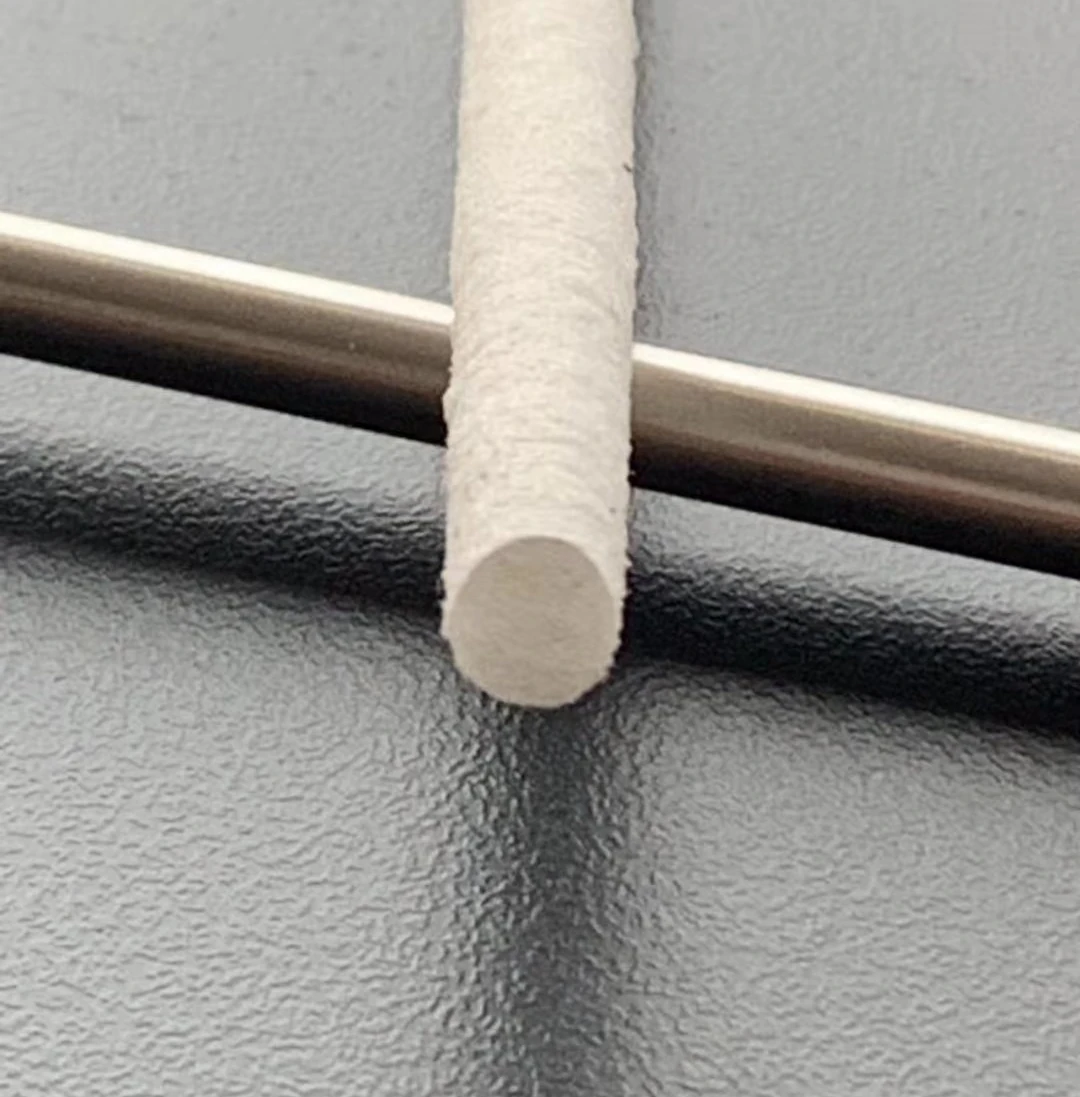

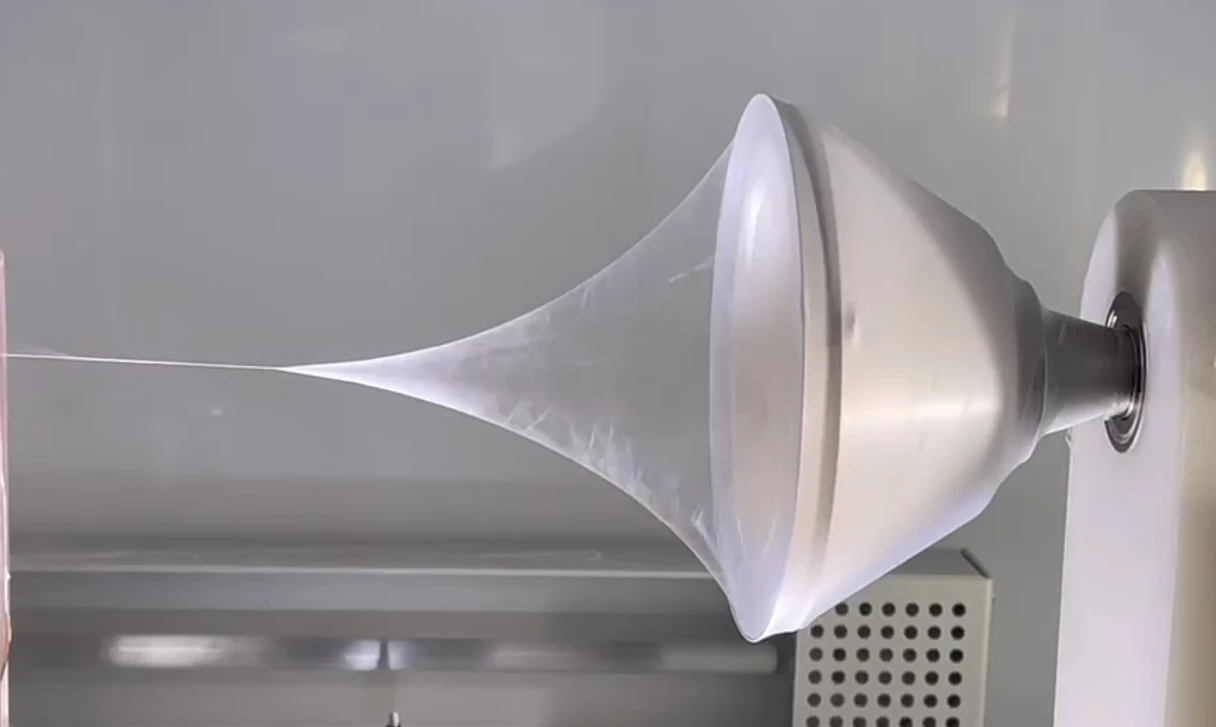

Spiralgarn-Sammlung

• Fasern durch spiralförmiges Abziehen zu kontinuierlichen Garnen mit oder ohne Kern zusammenführen. Das Kernmaterial lässt sich an die Anwendung anpassen. Das Verfahren ermöglicht auch dreidimensionale Matten, deren Dicke über die Sammelzeit eingestellt wird.

Optionale Konfiguration

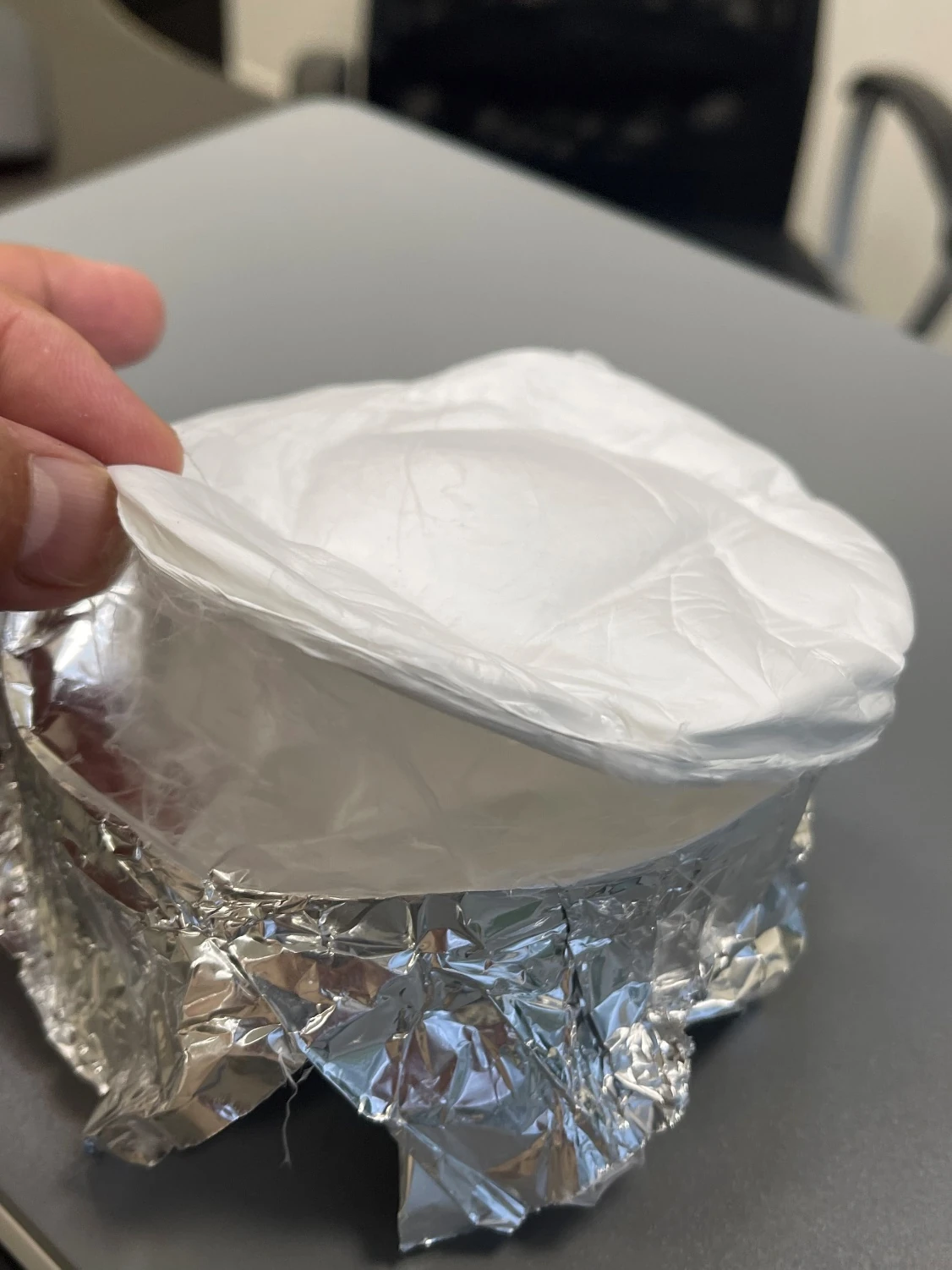

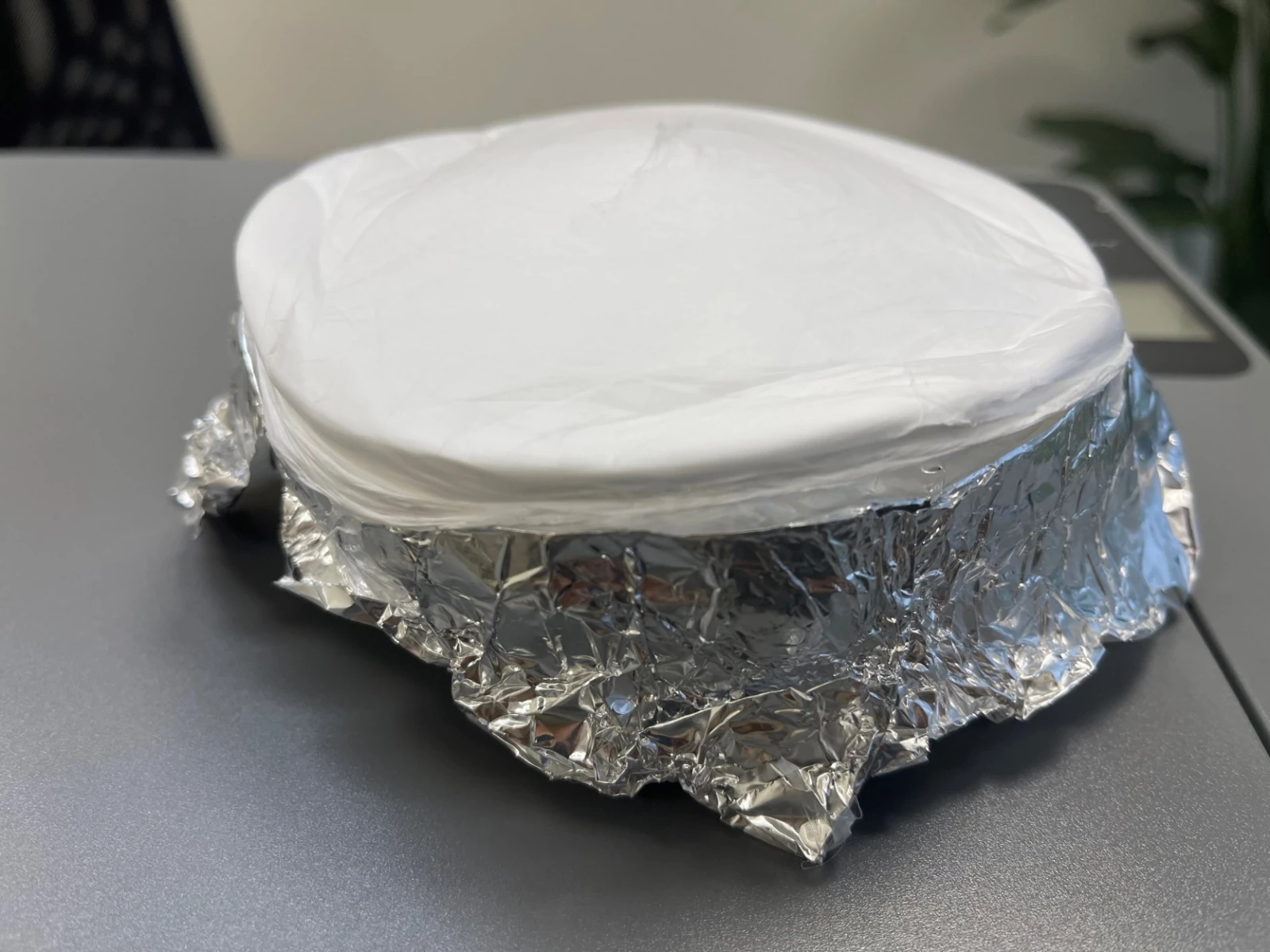

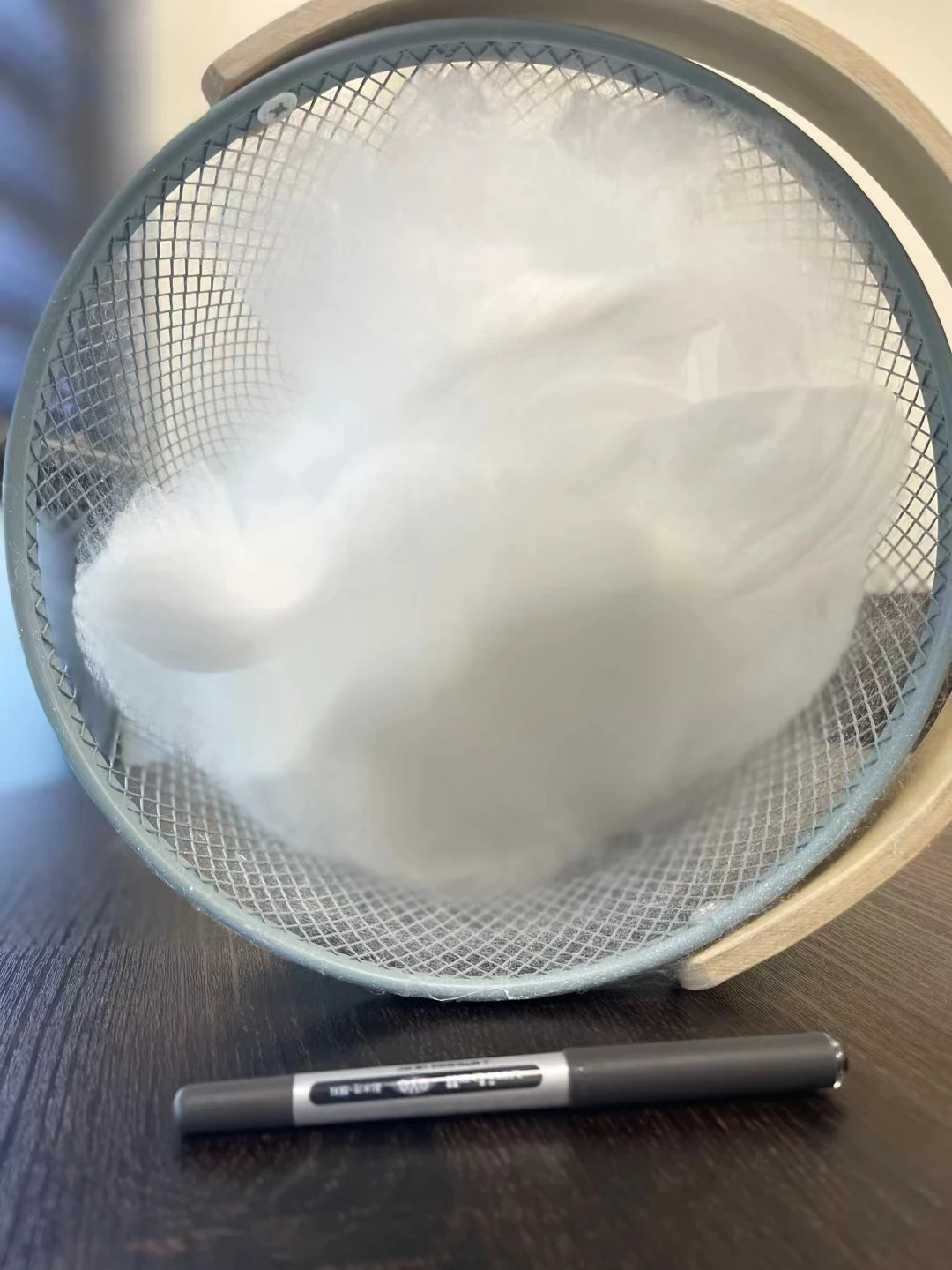

Dicke dreidimensionale Matten

• Ein poröses dreidimensionales Fasernetz kontinuierlich aufbauen. Sammelzeit und Prozessparameter bestimmen die Dicke. Einsatzgebiete sind Filtration, Adsorption, Elektroden und die Forschung an Gewebegerüsten.

Optionale Konfiguration

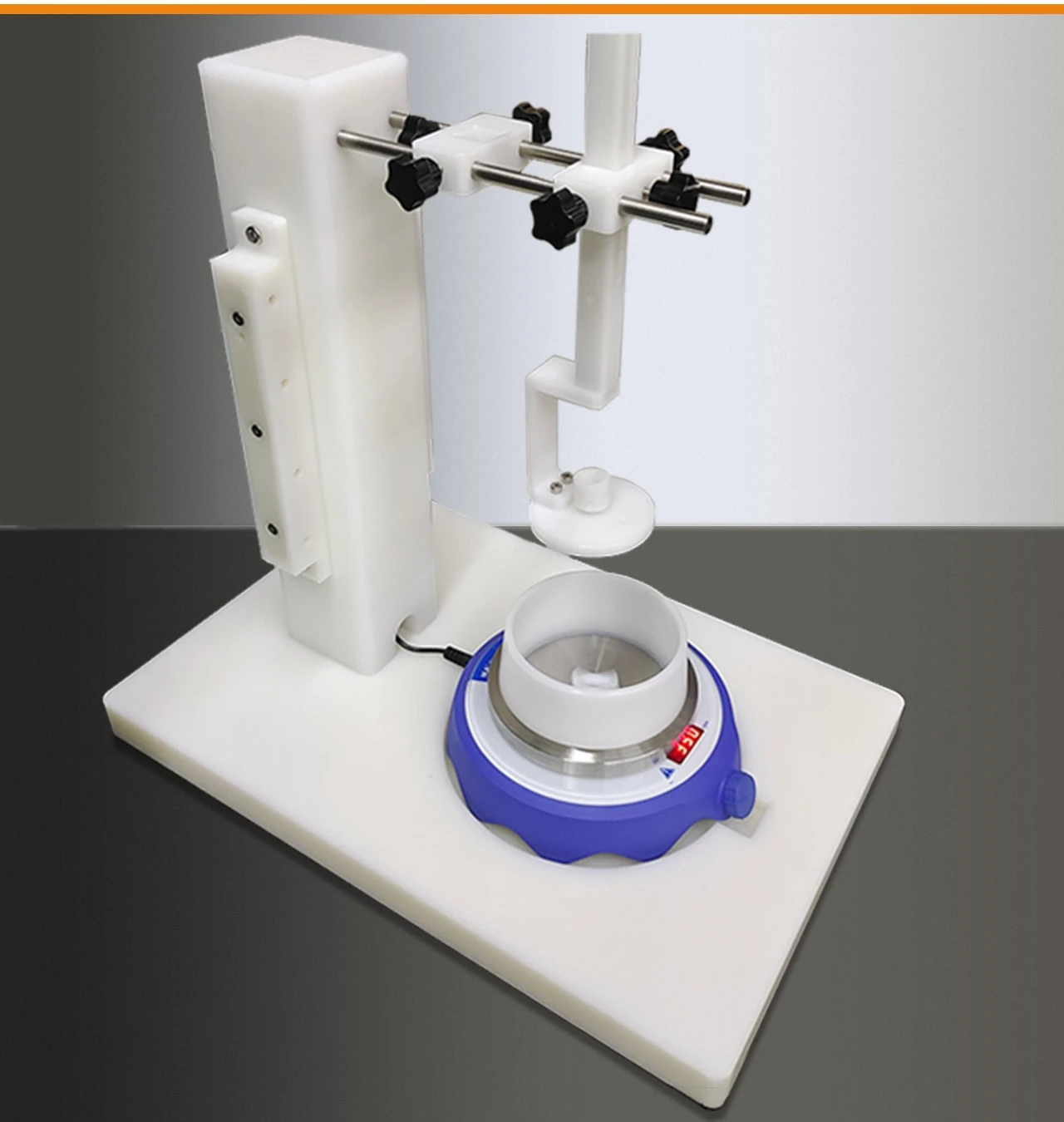

Nanopartikel- und Mikrosphärenmodul

• Magnetrührer auf isolierender Basis mit Mikrosphärendüse, spezieller Halterung und Hilfselektrode. Sammlung im Flüssigkeitsbad reduziert Agglomeration bei Nanosphären, Kurzfasern und anderen Strukturen.
• Zwei rotierende Wasserbadgefäße sind enthalten.

Optionale Konfiguration

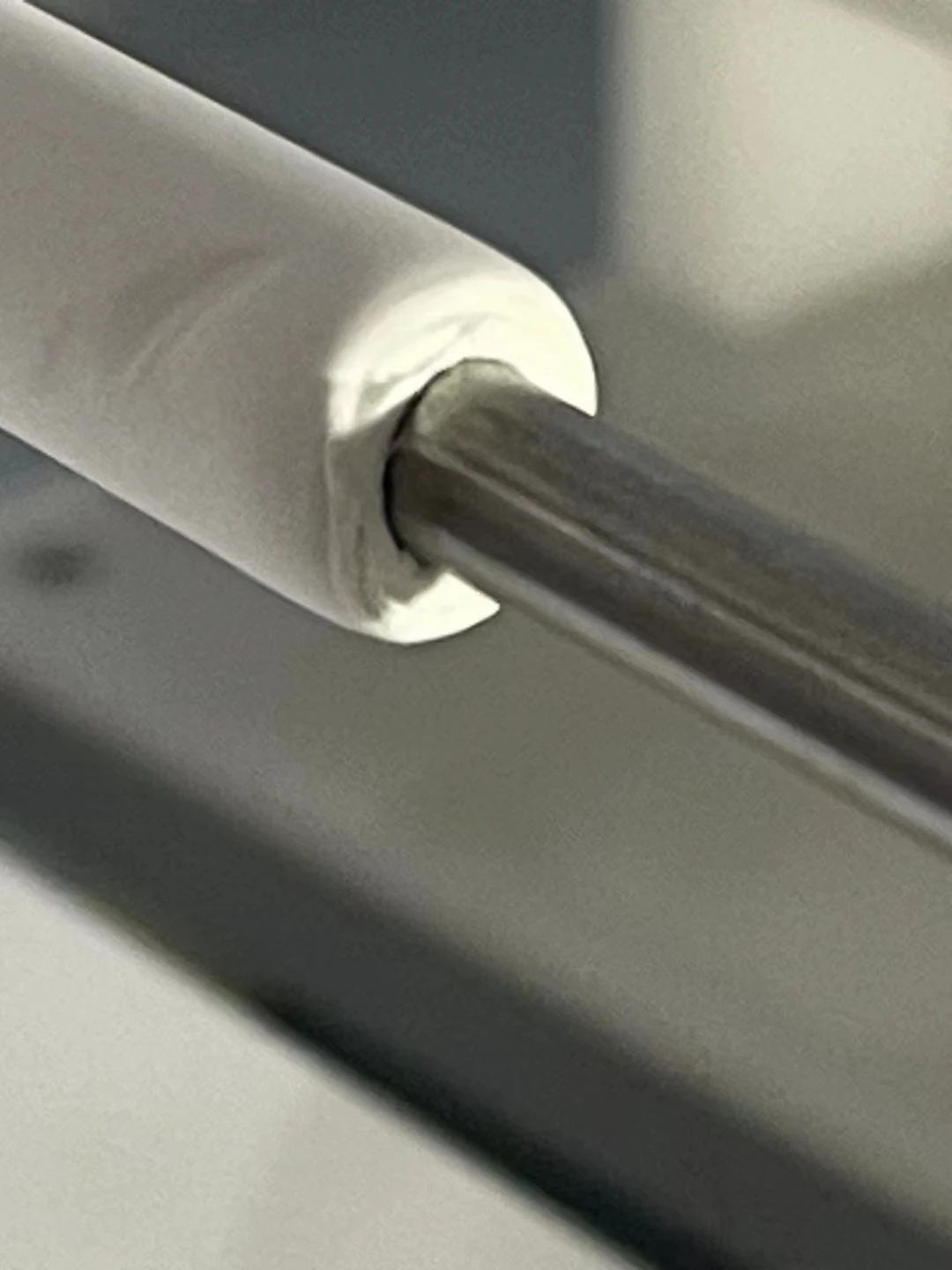

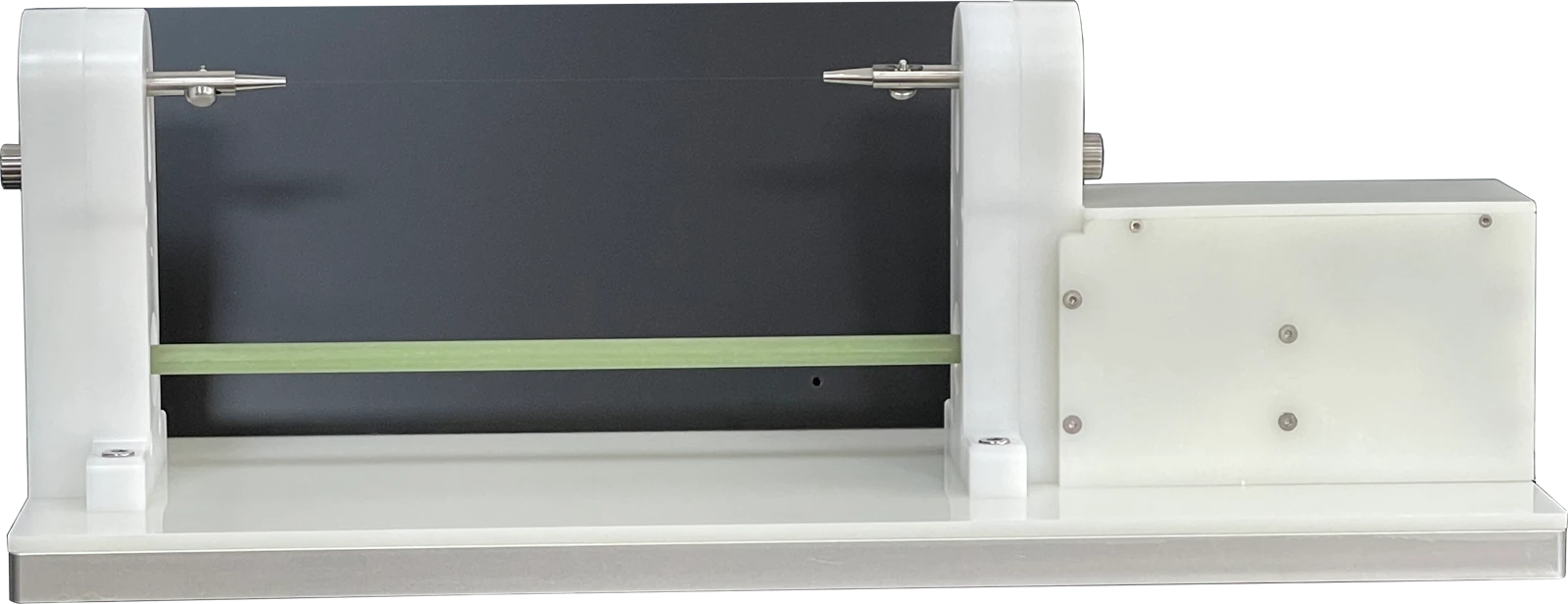

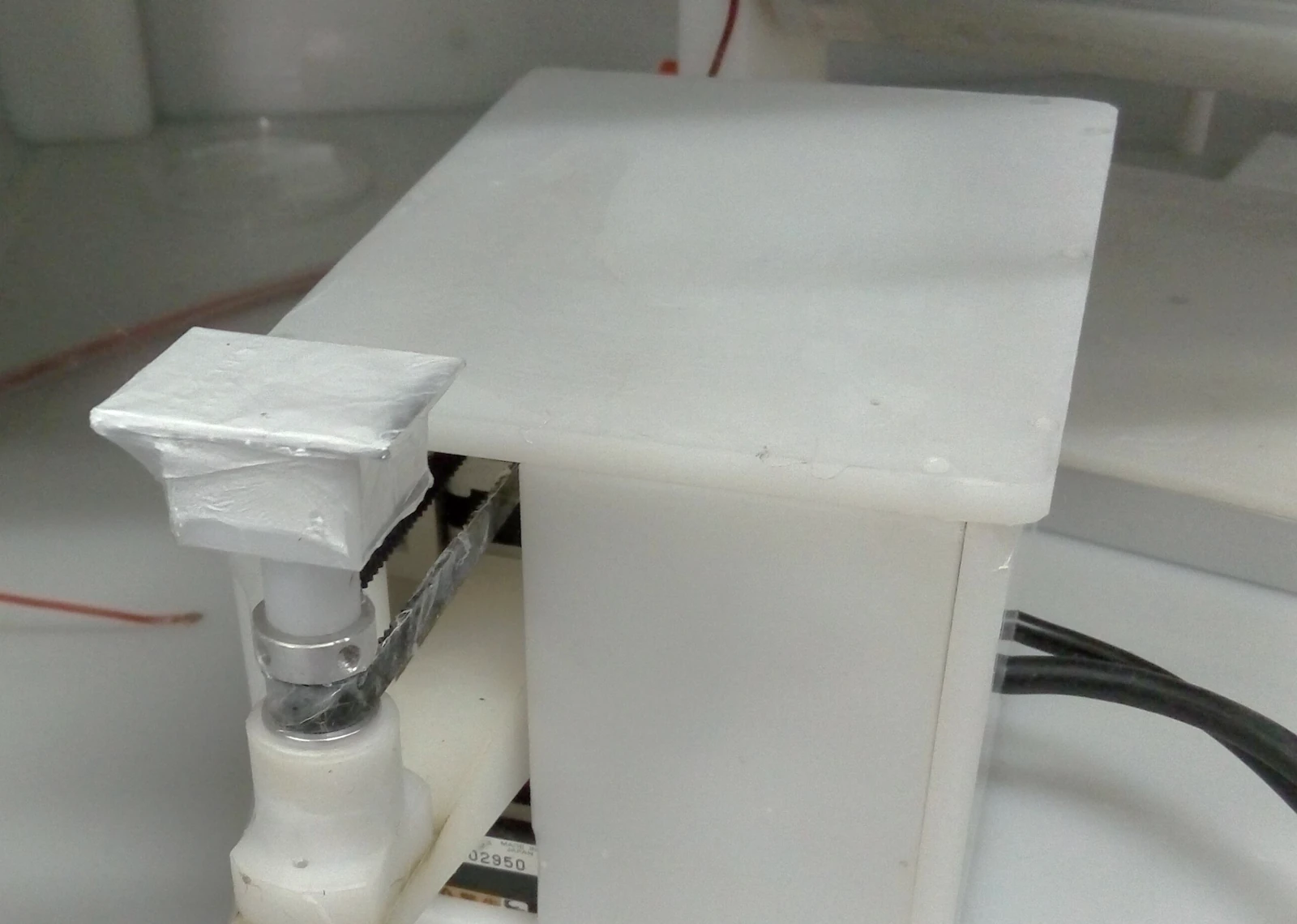

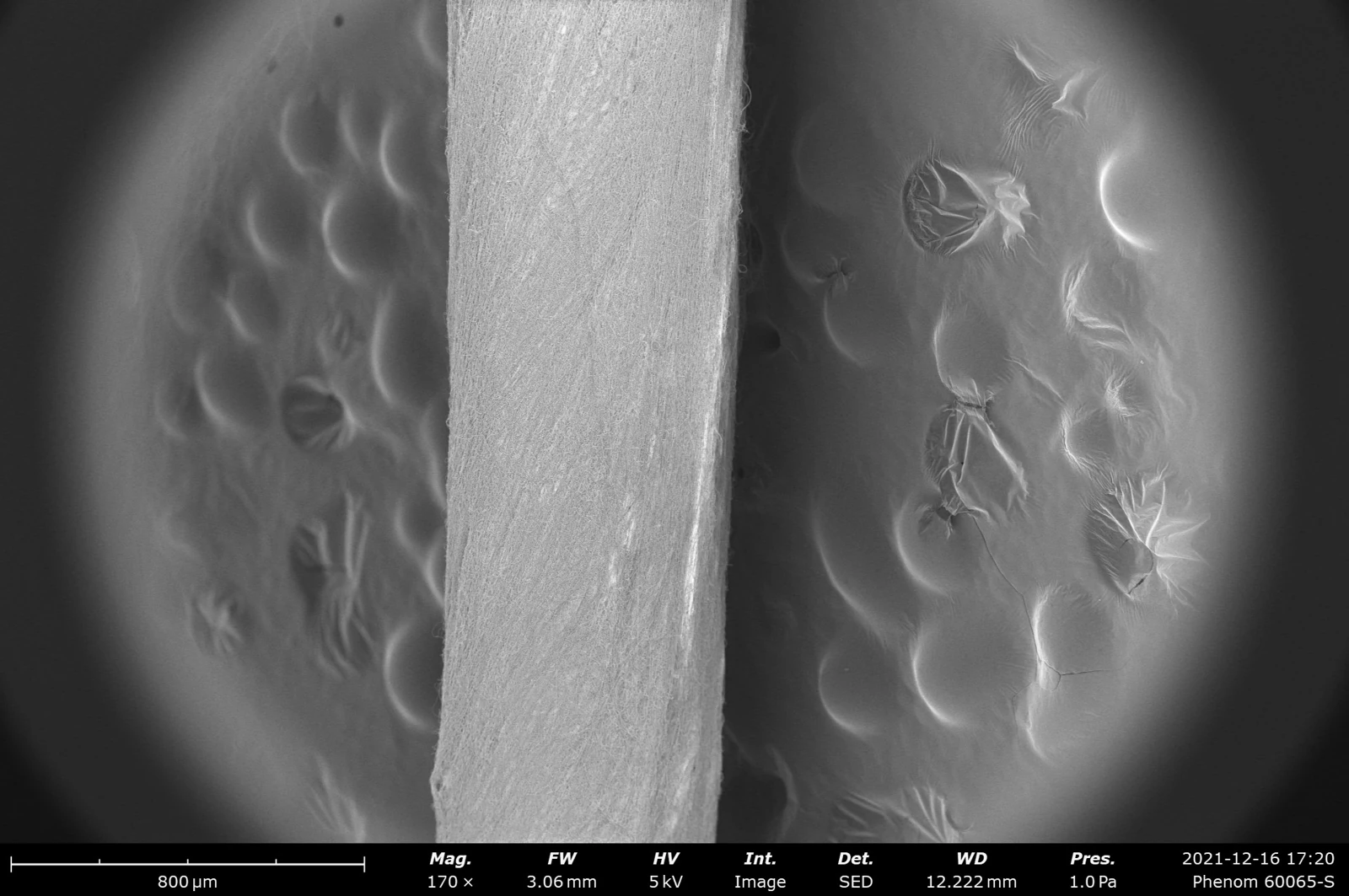

Kollektor zur Mikrodrahtbeschichtung

• Nanofasermembranen auf feine Drahtoberflächen aufbringen. Zwei Motoren sorgen für stabile Rotation; unabhängige Steuerung mit stufenloser Drehzahleinstellung.

Optionale Konfiguration

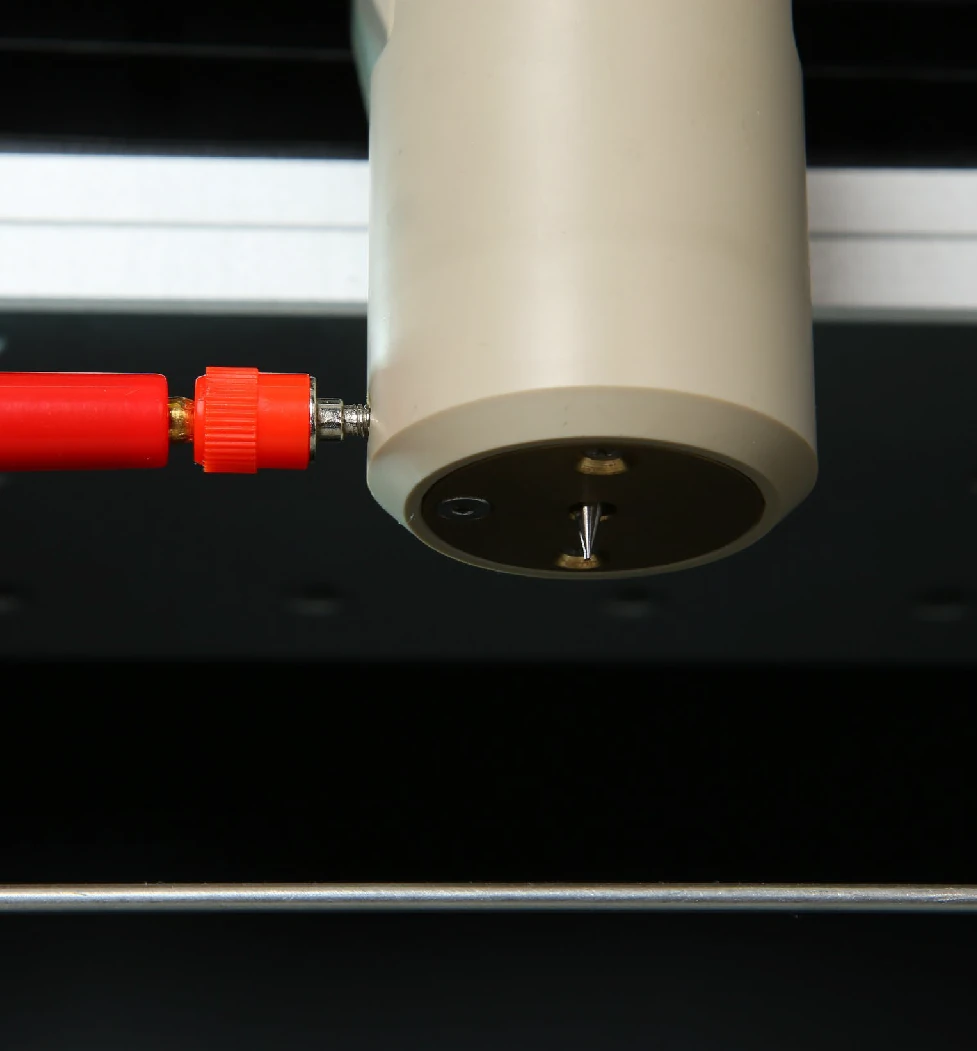

Gasunterstütztes Spinnen

• Luftstrom und elektrische Kräfte unterstützen gemeinsam die Faserbildung. Je nach Material und Prozess kann der Ausstoß deutlich über dem konventionellen Elektrospinnen liegen.
• Für Polymerlösungen, voluminöse Matten, watteartige dreidimensionale Strukturen und Kurzfasern.

Optionale Konfiguration

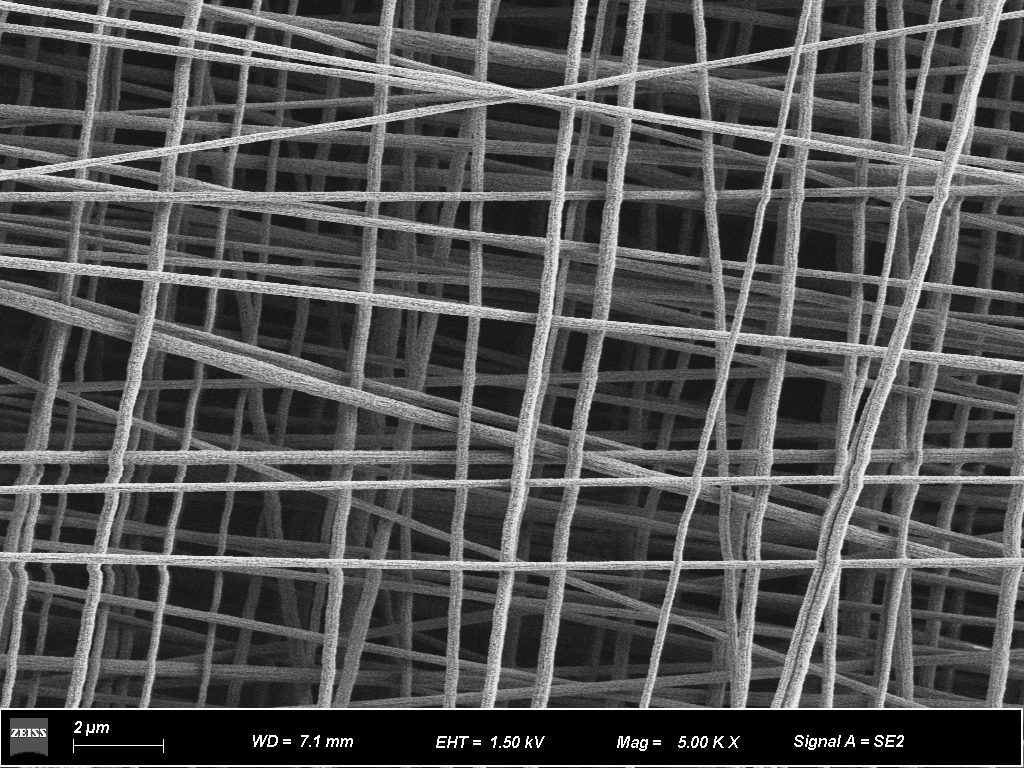

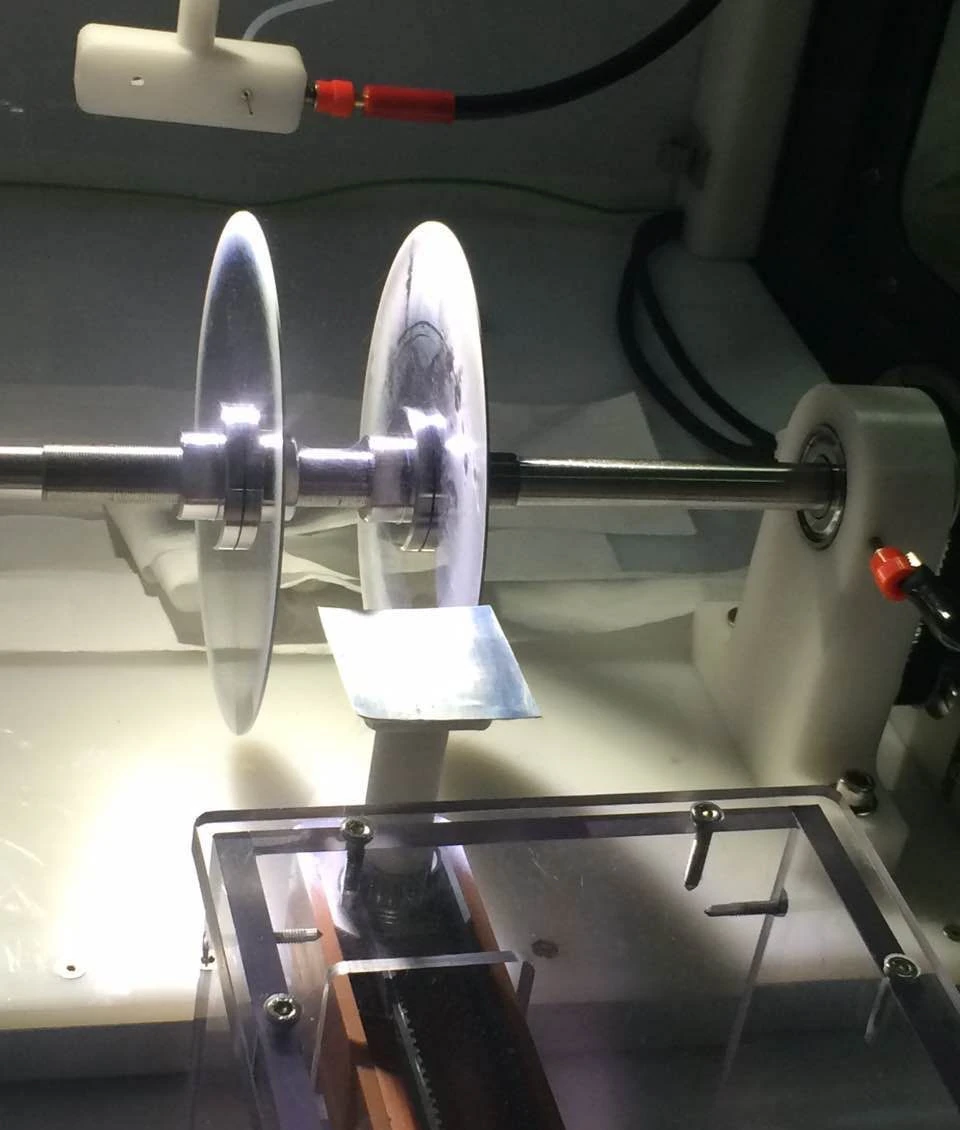

Modul für kreuzweise ausgerichtete Fasern

• Einachsige oder kreuzweise ausgerichtete Mehrschichtmembranen mit wechselnden 0°-/90°-Faserrichtungen herstellen. Spezielle Spinndüse und synchronisierte Doppelscheiben ermöglichen wiederholbare orthogonale Ablage.
• Unabhängige Digitalsteuerung für Anwendungen in Tissue Engineering und Verbundverstärkung.

Optionale Konfiguration

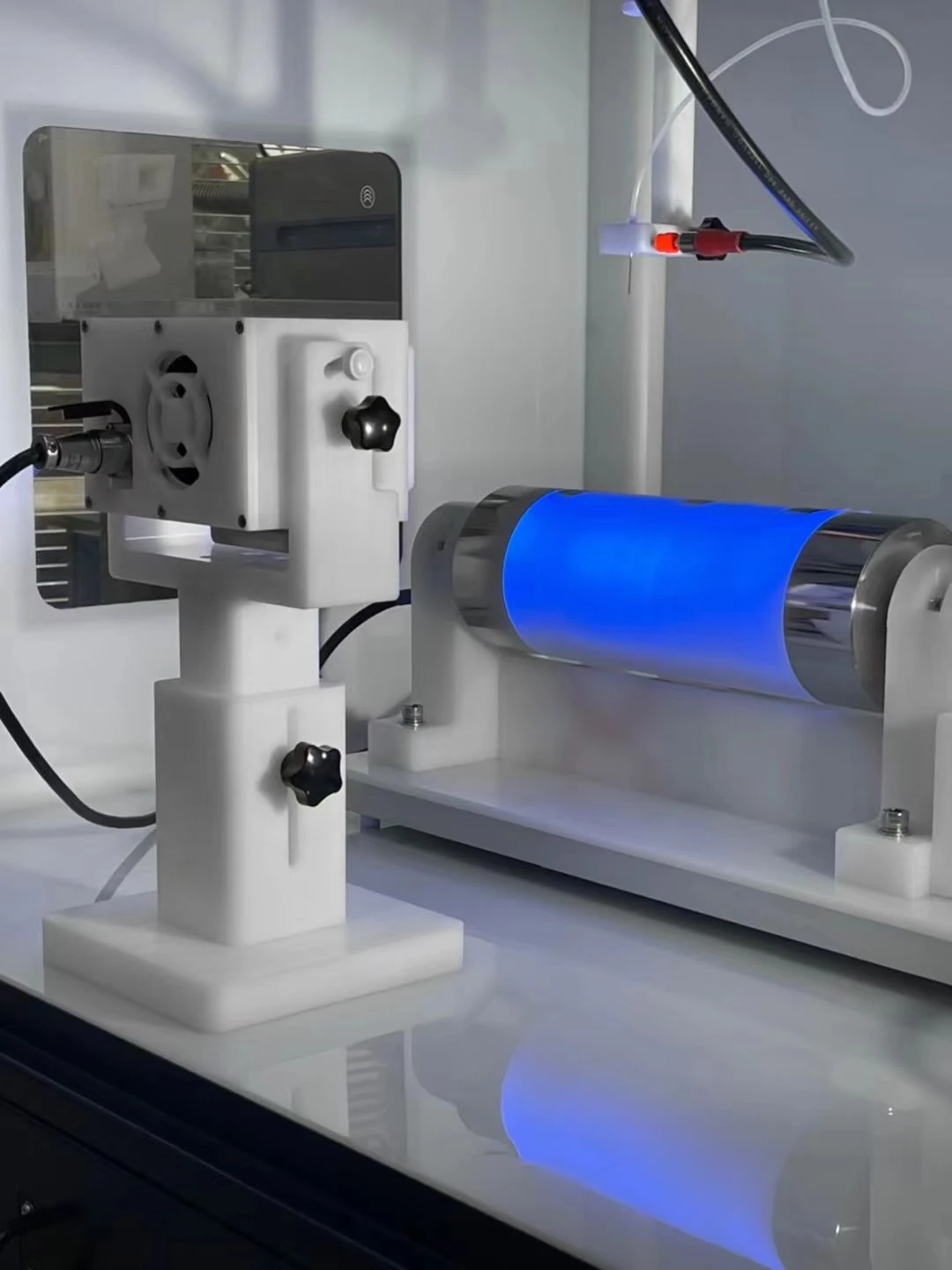

UV-Aushärtung direkt im Prozess

• Automatische Aushärtung mit gleichmäßiger Bestrahlung, ohne die Probe für eine separate Nachbehandlung zu entnehmen. Das reduziert Transfers und Handhabungsschritte.

Optionale Konfiguration

Zentrifugales Elektrospinnen

• Zentrifugal- und elektrostatische Kräfte ziehen die Polymerlösung zu Strahlen aus, die nano- oder submikrometergroße Fasern bilden. Das verbessert Effizienz und Stabilität der Faserbildung.

Optionale Konfiguration

Rotierender Plattenkollektor

• Servogeregelte Rotation sammelt zufällige oder ausgerichtete Membranen, auch mit hoher Faserausrichtung. Der Plattenwinkel ist an die Anwendung anpassbar.

Optionale Konfiguration

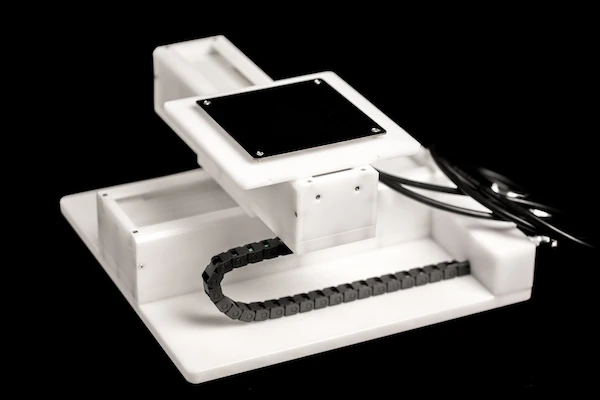

X–Y-Verfahrtisch

• Zweidimensionale Bahnen auf einem Plattenkollektor über CAD-Import oder Programmeingabe steuern. Mit Handbediengerät, Steuerbox, Zahnriemenantrieb und Schrittmotoren; Konstruktion aus isolierendem Kunststoff.

Optionale Konfiguration

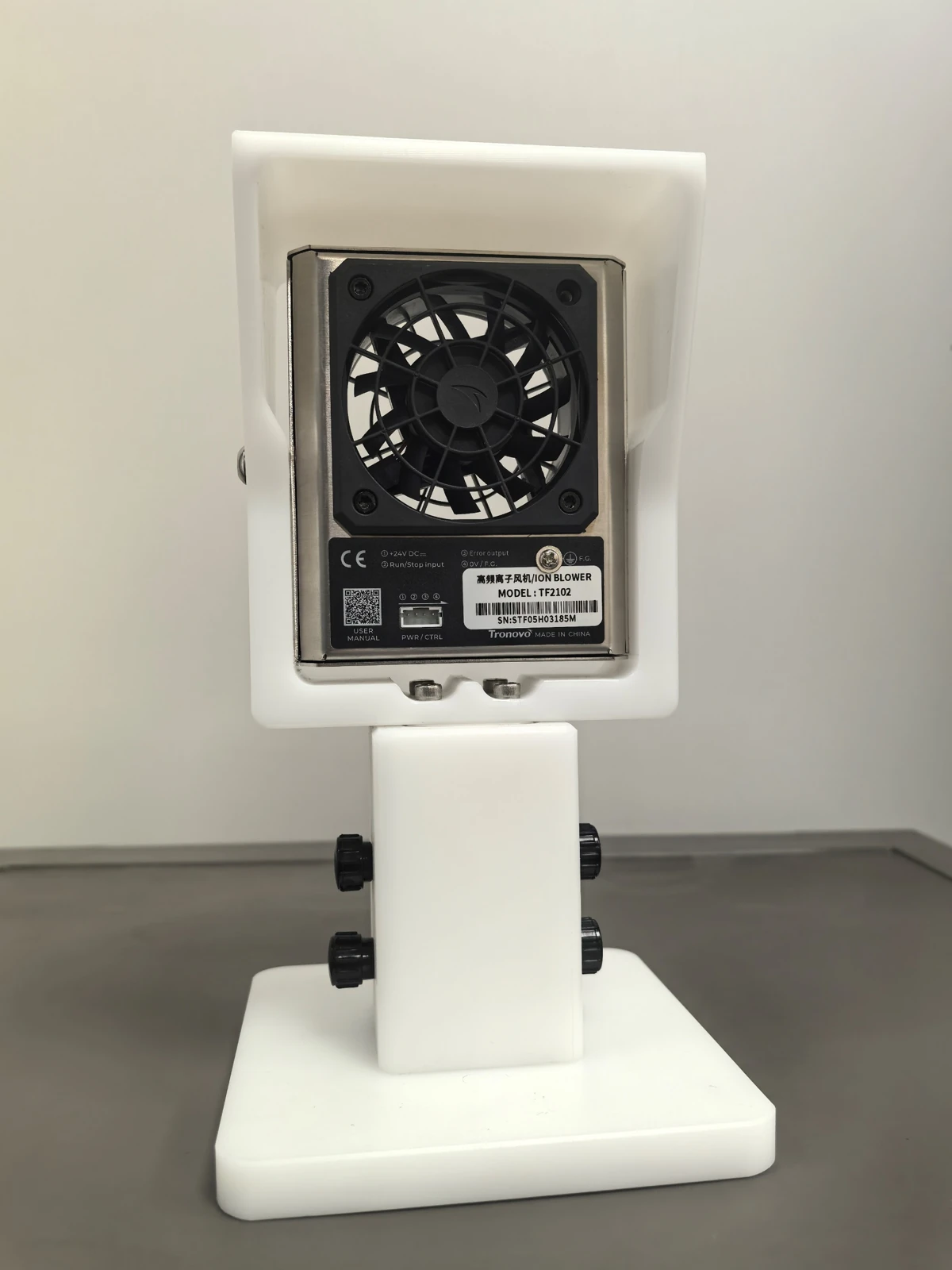

Ionisierendes Gebläse

• Positive und negative Ionen regulieren die Ladungsverteilung; der Luftstrom unterstützt die Faserverteilung. Weniger statische Aufladung reduziert Anhaften und umherfliegende Fasern.
• Unterstützt gleichmäßige Membranen, bessere Morphologie mit weniger Perlen, Lösungsmittelverdunstung und Klimaregelung.

Schutz für Bediener und Anlage

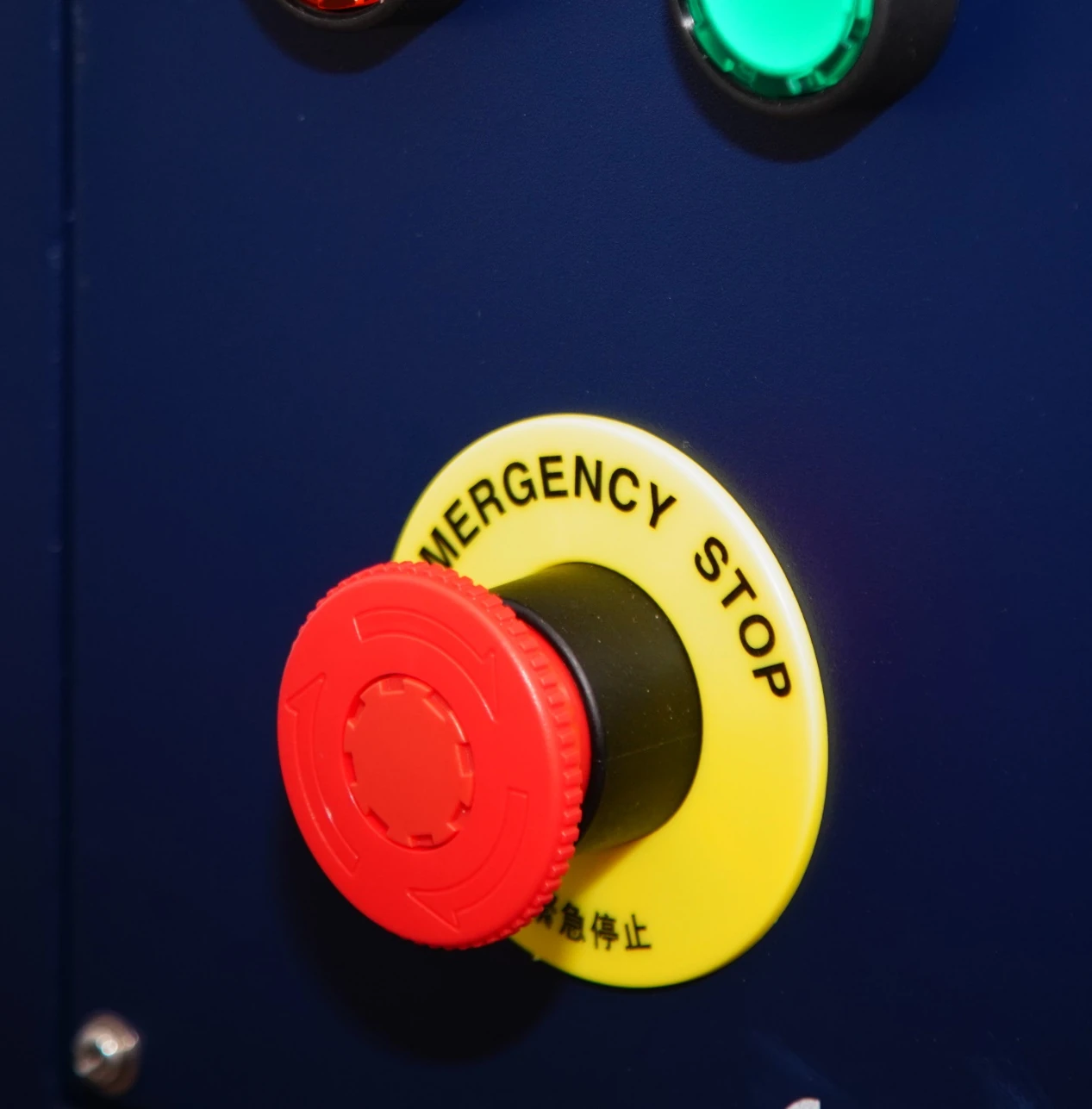

• Ein gut erreichbarer Not-Aus ermöglicht schnelles Abschalten. Automatischer Versorgungsschutz trennt bei Überspannung und Überstrom.

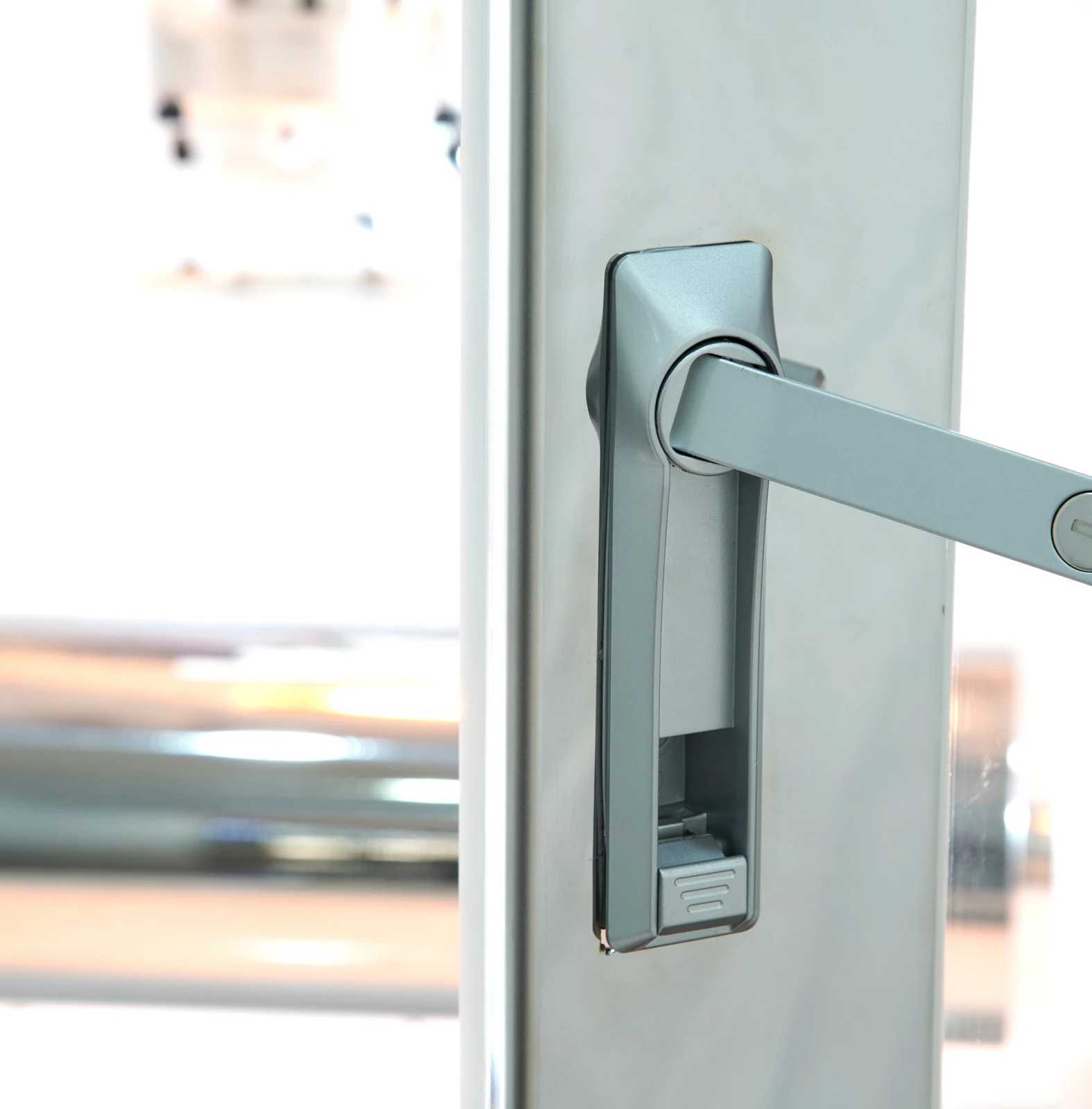

• Die Türverriegelung schaltet die Hochspannung beim Öffnen ab. Mehrpunkt-Erdung verbindet Gehäuse, Hochspannungsversorgungen, Pumpen und Kollektoren.

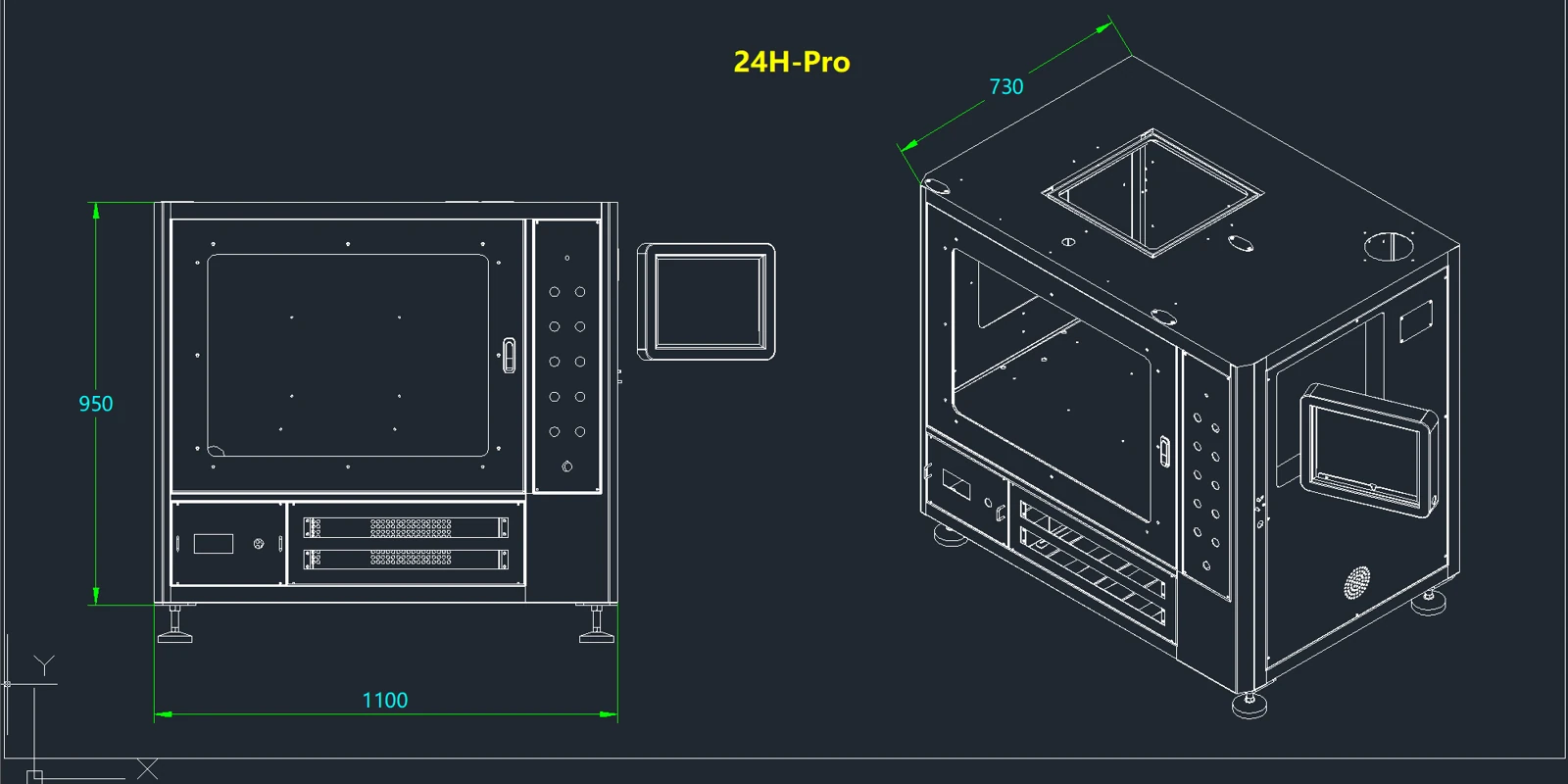

Systemabmessungen

• Gesamtabmessungen des Gehäuses als Breite × Tiefe × Höhe.
