Mehrfach-Koaxialspinndüsen

Sechs Koaxialauslässe in einem ringförmigen Kopf mit getrennten Kanälen für Kern- und Mantellösung. Entwickelt zur Steigerung des Durchsatzes beim koaxialen Elektrospinnen im Labor.

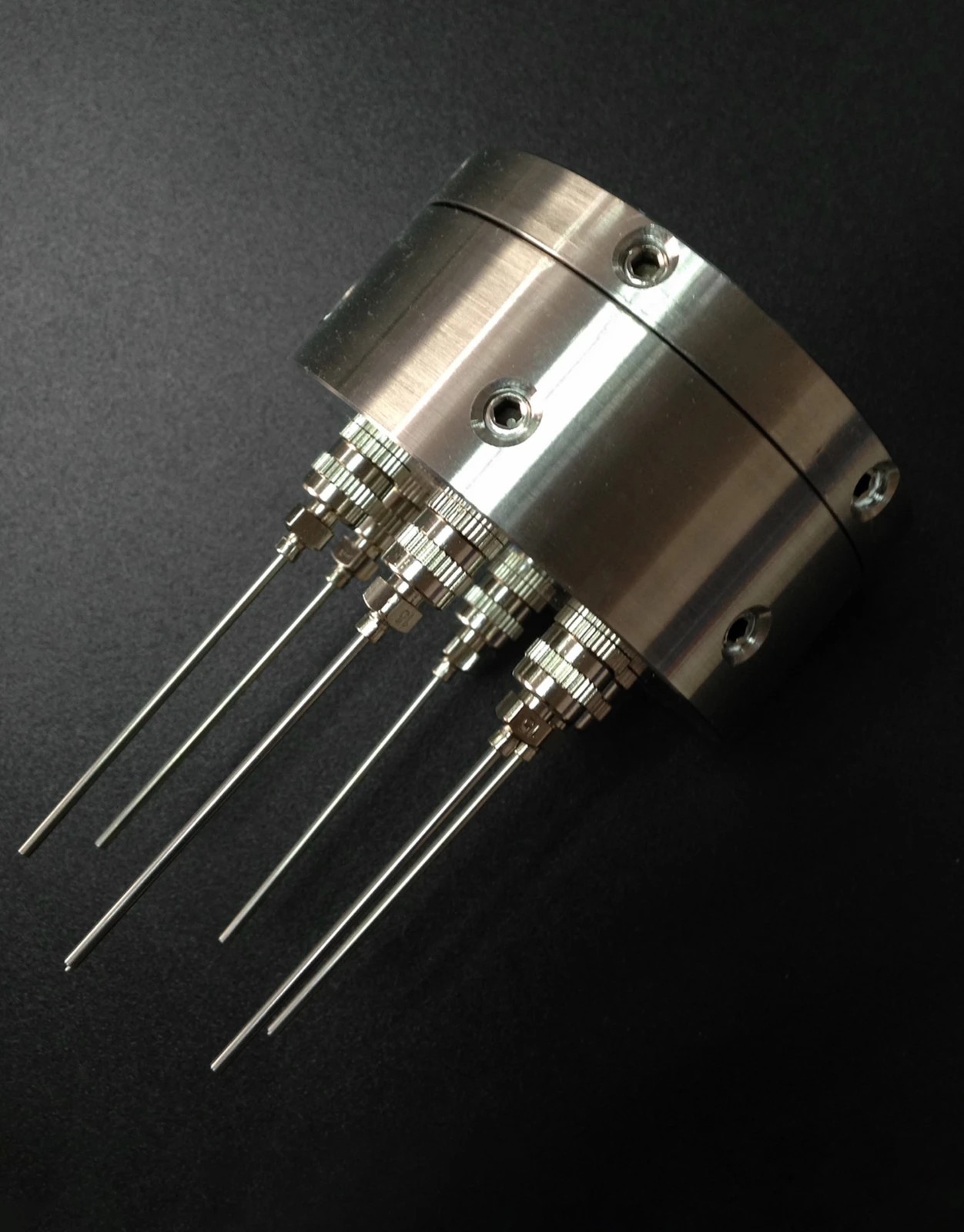

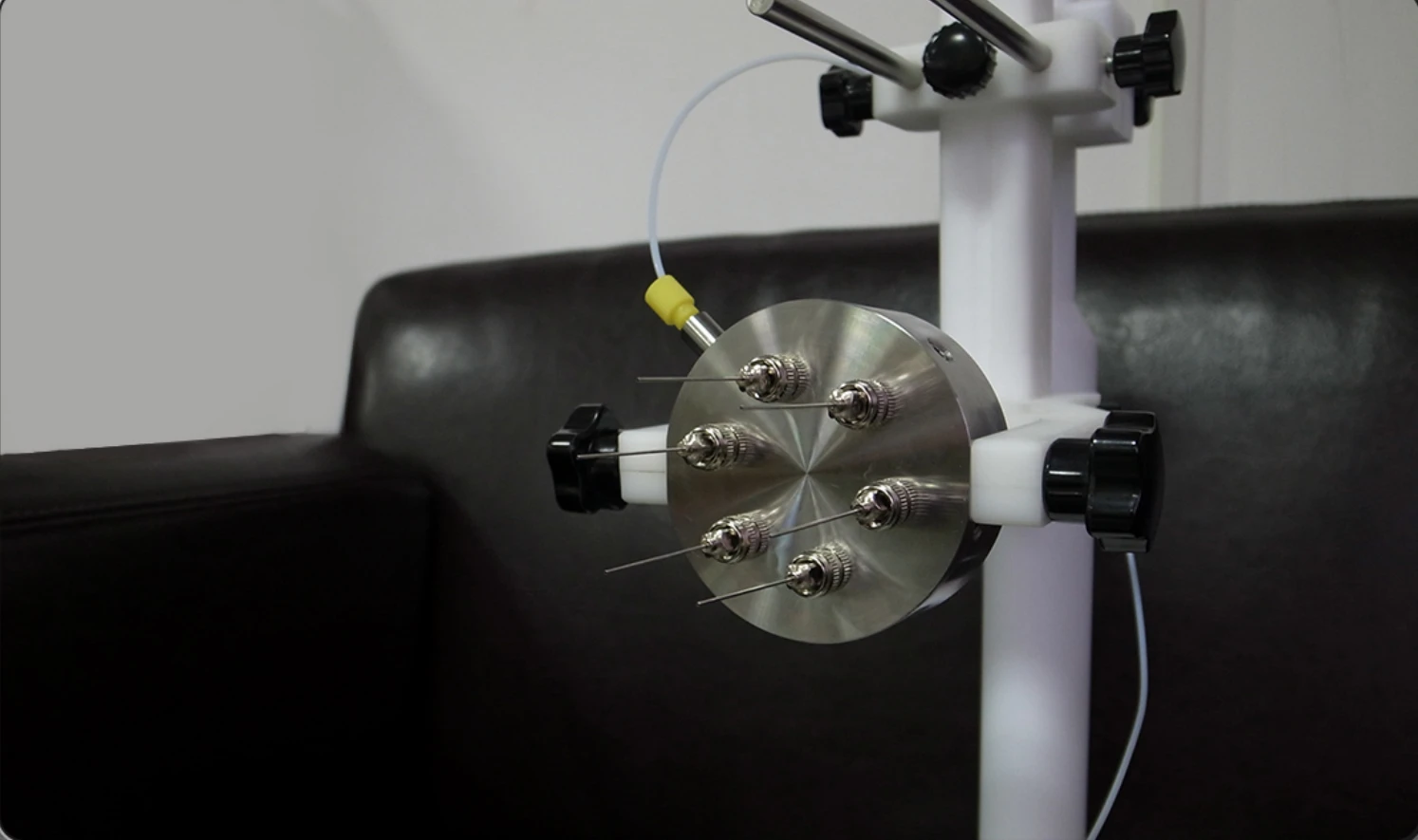

6 KoaxialauslässeBild vergrößern ↗
6 Koaxialauslässe
  • 6 Koaxialauslässe
  • Getrennte Kern- / Mantelkanäle
  • Standard-Luer-Lock-Anschlüsse

Zufuhr & Positionierung

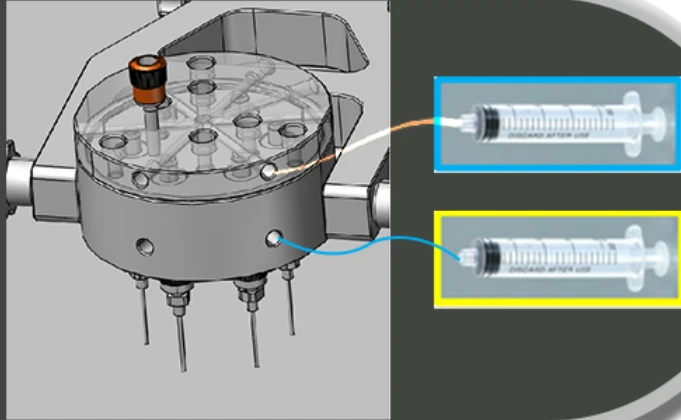

Strömungswege für Kern und MantelBild vergrößern ↗
Strömungswege für Kern und Mantel

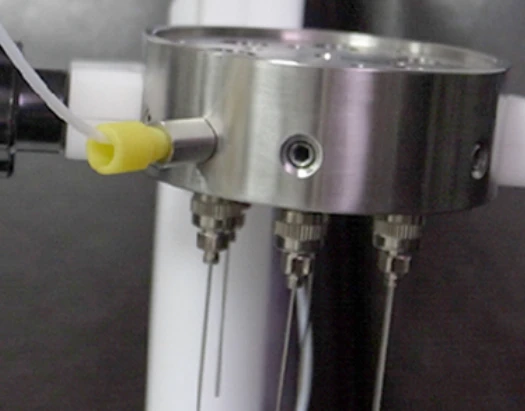

Seitliche LösungseinlässeBild vergrößern ↗
Seitliche Lösungseinlässe

Kern- und Mantellösung getrennt zuführen.

Der Kopf besitzt zwei Lösungskanäle. Die seitlich angeordneten oberen und unteren Flüssigkeitseinlässe versorgen die inneren und äußeren Strömungswege der Koaxialauslässe.

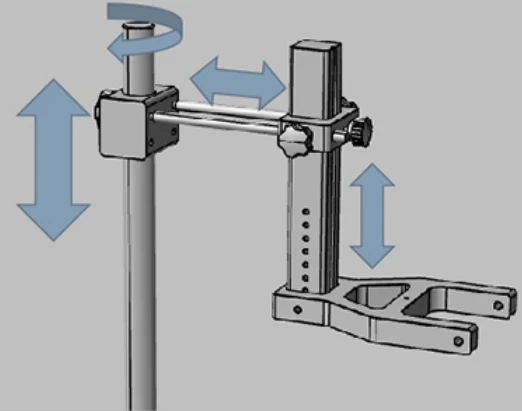

Einstellbarer isolierender HalterBild vergrößern ↗
Einstellbarer isolierender Halter

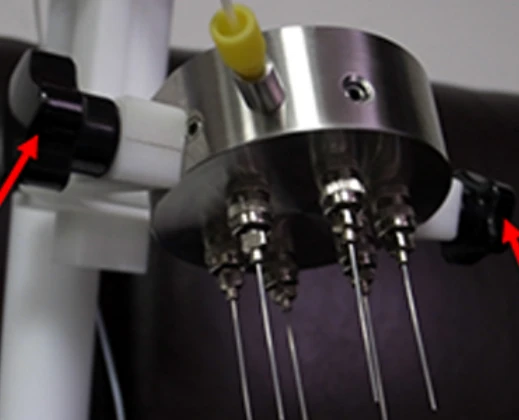

Einstellung des SpinnwinkelsBild vergrößern ↗
Einstellung des Spinnwinkels

Den Kopf an die Kollektoranordnung anpassen.

Der isolierende Halter ermöglicht die Einstellung von Position, Ausladung und Winkel. Mit den schwarzen Stellschrauben wird der Spinnwinkel eingestellt. Der Kopf verfügt über einen Hochspannungsanschluss.

Nadeln & Reinigung

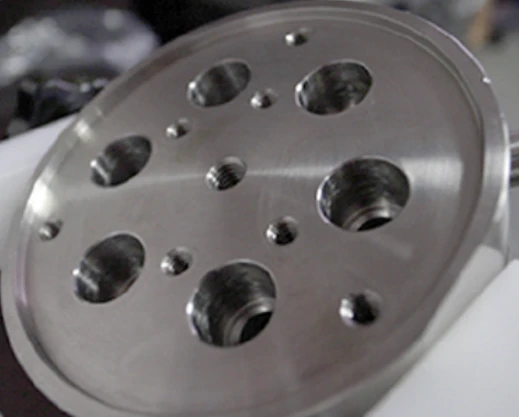

Obere PlatteBild vergrößern ↗
Obere Platte

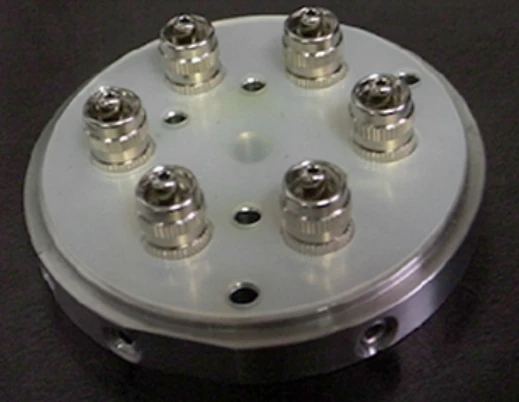

Untere Platte und DichtungsbaugruppeBild vergrößern ↗
Untere Platte und Dichtungsbaugruppe

Für die Reinigung zerlegbar.

Die innere Baugruppe lässt sich zerlegen, sodass einzelne Teile zugänglich und zu reinigen sind. Eine gestanzte Dichtung dichtet den Kopf ab; der kleine Innenraum reduziert das zurückbleibende Lösungsvolumen.

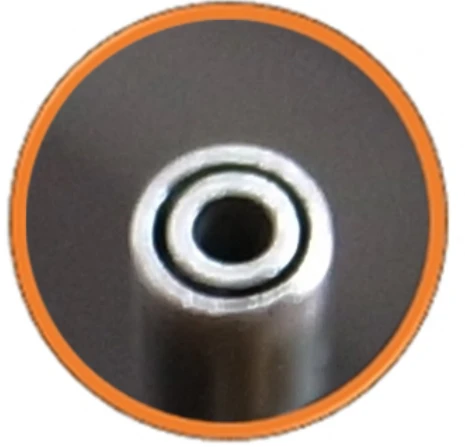

Konzentrische innere und äußere NadelBild vergrößern ↗
Konzentrische innere und äußere Nadel

Koaxiale Spitzen mit einstellbarem Versatz.

Die verlängerten Nadeln konzentrieren das elektrische Feld an den Spitzen. Der axiale Versatz zwischen innerer und äußerer Nadelspitze ist bis 1,0 mm einstellbar. Standard-Luer-Lock-Anschlüsse und konzentrische Nadelausrichtung erleichtern Montage und Einsatz.

Technische Daten

ParameterAngabe
Auslassanordnung6 Koaxialauslässe in einem ringförmigen Kopf
LösungseinlässeZwei seitliche Einlässe; getrennte innere und äußere Kanäle
Maximal einstellbarer Nadelspitzenversatz1.0 mm
AnschlüsseStandard-Luer-Lock; Hochspannungsanschluss
Referenzmaße der Nadeln
NadelgrößeInnendurchmesser (mm)Außendurchmesser (mm)
10G2.70 ± 0.023.43 ± 0.02
11G2.64 ± 0.023.06 ± 0.02
12G2.40 ± 0.022.75 ± 0.02
13G1.99 ± 0.022.41 ± 0.02
14G1.69 ± 0.022.11 ± 0.02
15G1.45 ± 0.021.81 ± 0.02
16G1.25 ± 0.021.61 ± 0.02
17G1.12 ± 0.021.48 ± 0.02
18G0.91 ± 0.021.26 ± 0.02
19G0.72 ± 0.021.06 ± 0.02
20G0.62 ± 0.020.90 ± 0.02
21G0.51 ± 0.020.81 ± 0.02
22G0.41 ± 0.020.71 ± 0.02
23G0.33 ± 0.020.63 ± 0.02
24G0.31 ± 0.020.55 ± 0.02
25G0.26 ± 0.020.51 ± 0.02
26G0.23 ± 0.020.45 ± 0.02
27G0.19 ± 0.020.41 ± 0.02
28G0.17 ± 0.020.35 ± 0.02
30G0.13 ± 0.020.31 ± 0.02
31G0.12 ± 0.020.26 ± 0.02

Konfigurationen & Probe

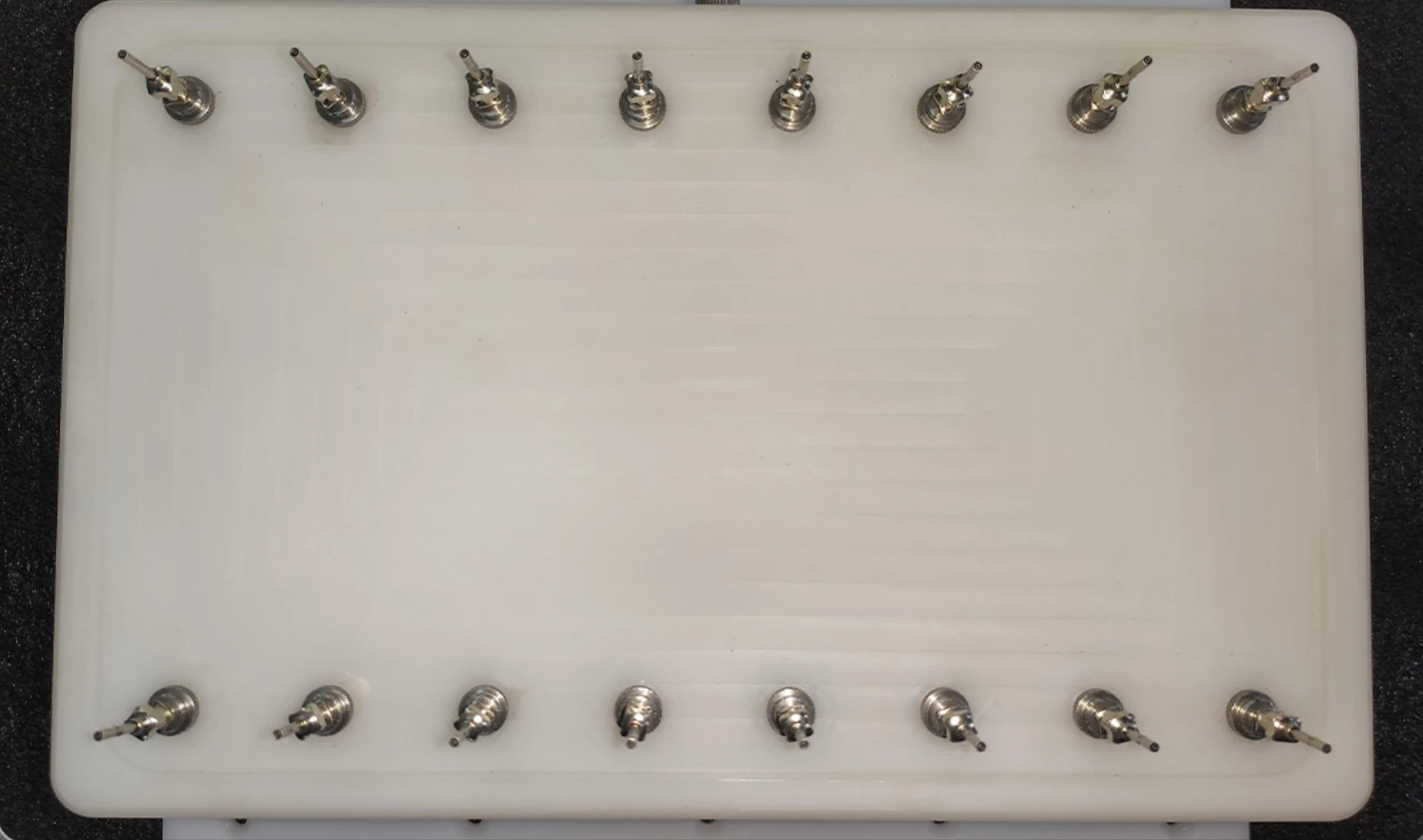

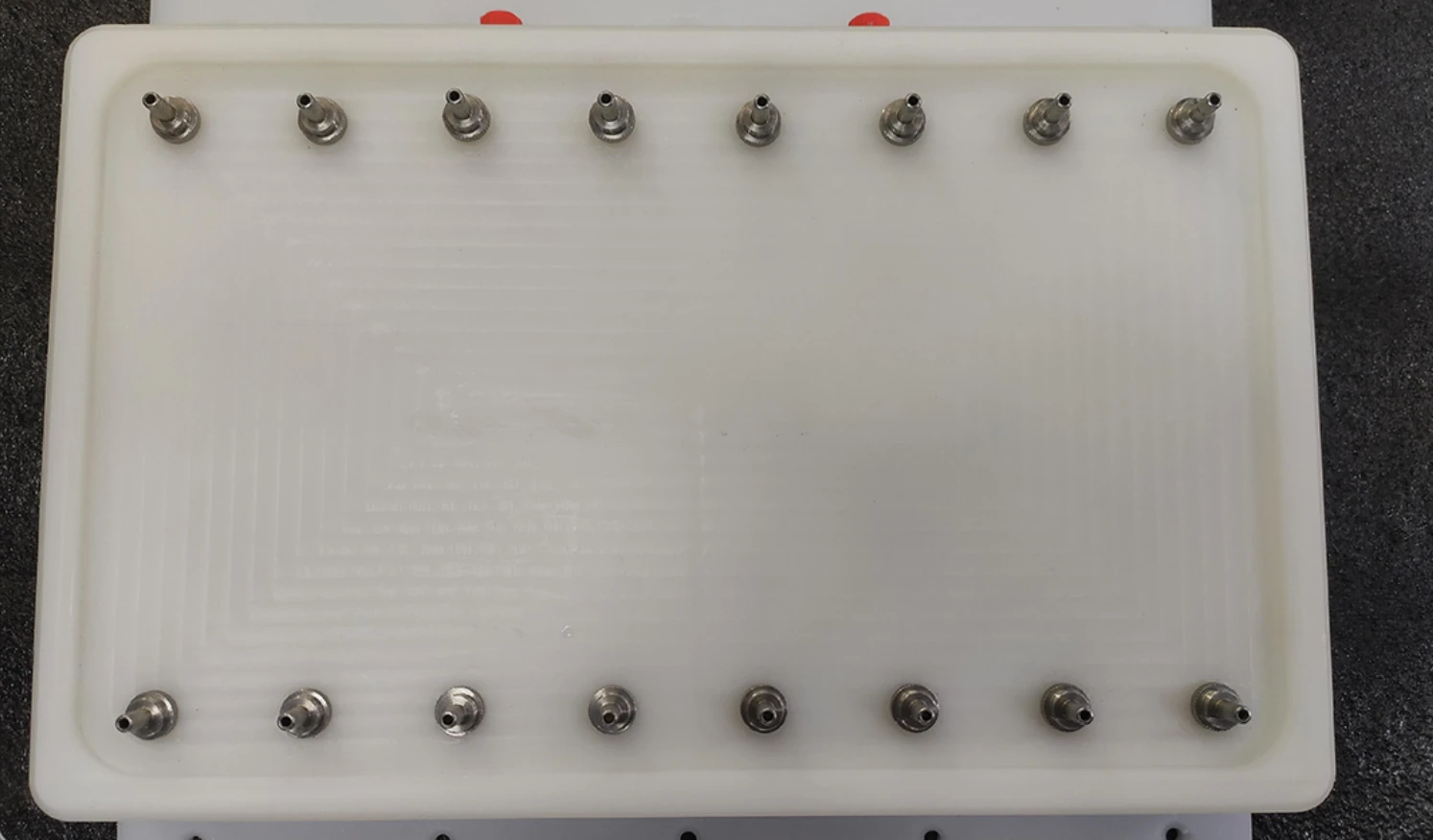

Der ringförmige Kopf ist in verschiedenen Einbaulagen dargestellt. Die rechteckigen Arrays zeigen weitere in der Produktdokumentation abgebildete Konfigurationen.

HohlfaserquerschnittBild vergrößern ↗
Hohlfaserquerschnitt

Forschung an Kern-Mantel- und Hohlfasern

Die koaxiale Verarbeitung verbindet Materialien mit unterschiedlichen Eigenschaften in einer Struktur. Beschriebene Anwendungen sind Kern-Mantel-Nanofasern, hohle Nanofasern und Nanopartikel. Das Bild zeigt den Querschnitt einer Hohlfaser.
