Zubehör & Materialien
Wir bieten isolierende Verfahrtische in verschiedenen Größen, sowohl einachsig als auch mit X–Y-Bewegung. Die Konfiguration richtet sich nach Kollektor, Substrat und Ablagebahn.
Einachsige Tische ermöglichen lineare Bewegungen, X–Y-Tische zweidimensionale Bahnen. Die folgenden zwei X–Y-Konfigurationen zeigen verfügbare Optionen. Abmessungen und technische Daten sind konfigurationsabhängig.
Beide unten gezeigten X–Y-Verfahrtische sind auch separat erhältlich, mit einer eigenen programmierbaren Steuerung für den unabhängigen Betrieb.

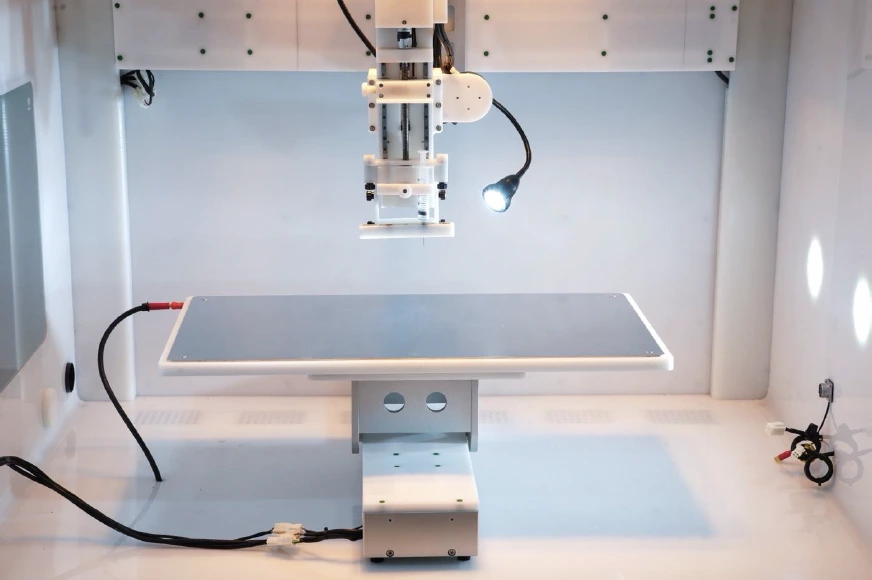

Bild vergrößern ↗TL-OMNI
Die TL-OMNI-Konfiguration kombiniert eine Sammelfläche bis 300 × 300 mm mit 20 kg Tragfähigkeit. Sie ermöglicht die Ablage von Fasern oder Partikeln auf nicht ebenen Substraten. CAD-Geometrien und Programme können zur zweidimensionalen Bahnsteuerung importiert werden.
| Sammelfläche | Bis 300 × 300 mm |
|---|---|
| Tragfähigkeit | 20 kg |
| Wiederholgenauigkeit | <50 μm |
| Geschwindigkeitsbereich | 0–40 mm/s |

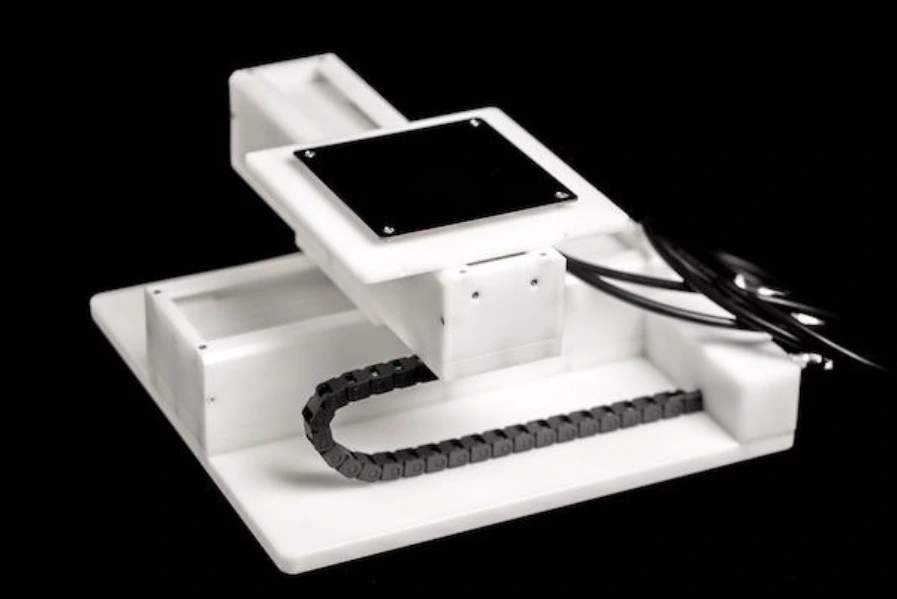

Bild vergrößern ↗TL-ULTRA
Die TL-ULTRA-Konfiguration steuert die Faserablage auf einem flachen Plattenkollektor. Sie unterstützt CAD-Dateiimport und programmierte Eingabe sowie Bedienung über Handgerät und Steuerbox. Ein Schrittmotor treibt den Zahnriemenantrieb an.
| Verfahrweg, X × Y | 200 × 200 mm |
|---|---|
| Wiederholgenauigkeit | <50 μm |
| Geschwindigkeitsbereich | 0–30 mm/s |
| Stromversorgung | 220 V, 50/60 Hz |
| Konstruktionsmaterial | Isolierender Kunststoff |
Teilen Sie uns Material, Zielstruktur und Probengröße mit. Gemeinsam besprechen wir Plattform und Konfiguration.
