TONGLI

TL-01

Elektrospinnsystem für den Einstieg

Ein kompaktes Laborsystem für Lehre, erste Forschungsarbeiten und Prozessvalidierung. Zwei unabhängig geregelte Förderkanäle sowie austauschbare Spinndüsen und Kollektoren ermöglichen Untersuchungen zur Faserbildung und zu Membranstrukturen.

Anwendung besprechen Technische Daten

Broschüre herunterladen (PDF, Englisch)Englisch · PDF · 26 Seiten · 11.5 MB

3 Jahre Garantie

Wählen Sie Spinndüsen, Kollektoren und Klimazubehör passend zu Ihren Versuchen. Optionen sind unten gekennzeichnet; die endgültige Ausstattung wird im Angebot festgelegt.

Plattform & Daten

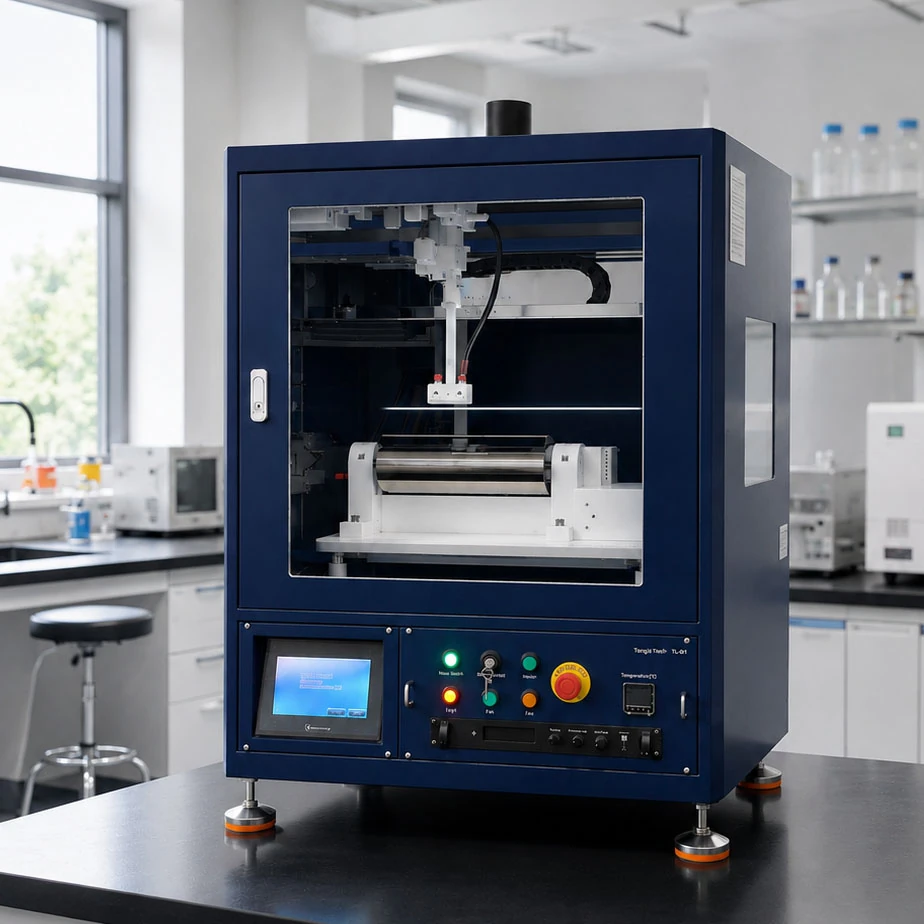

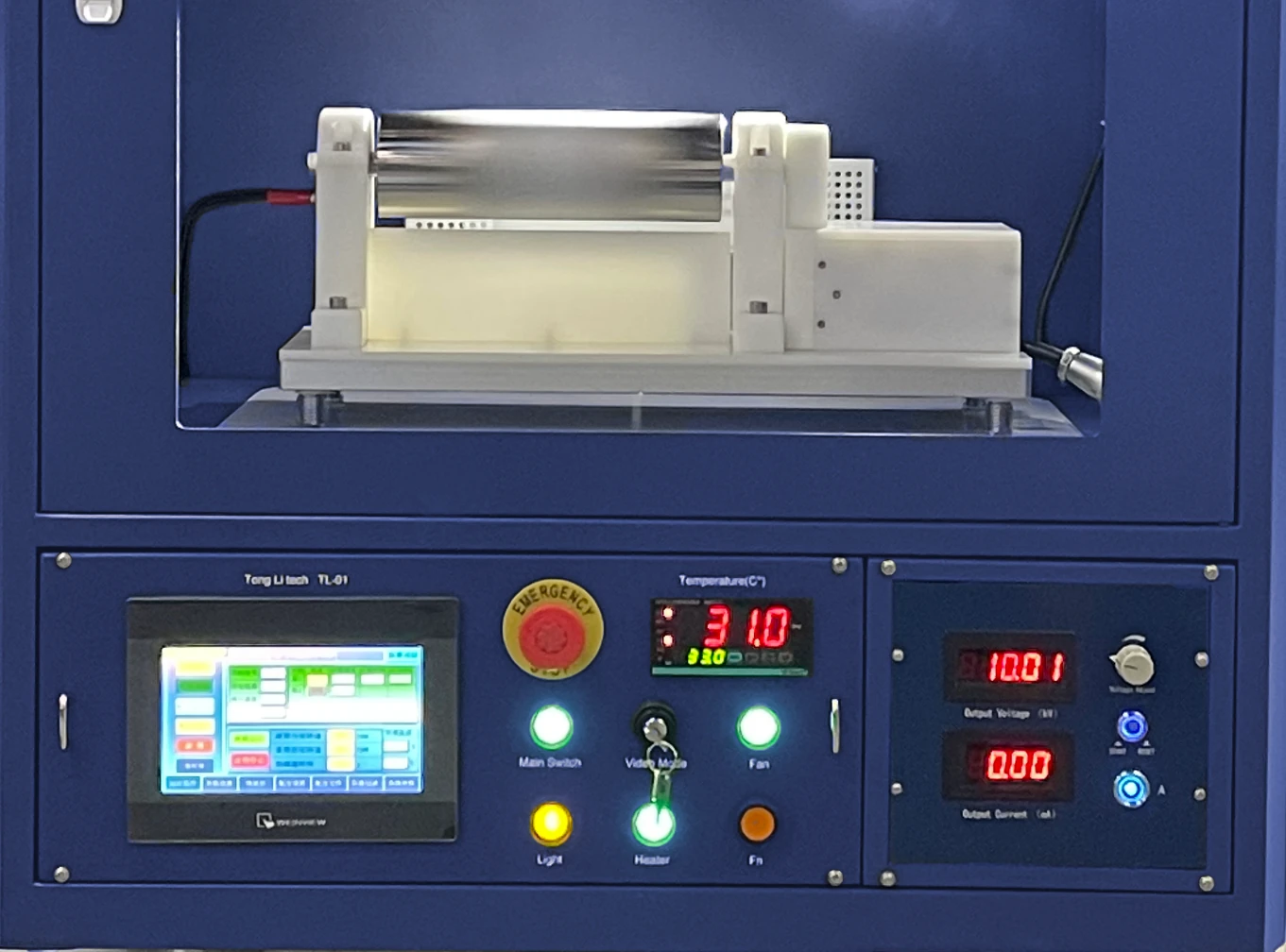

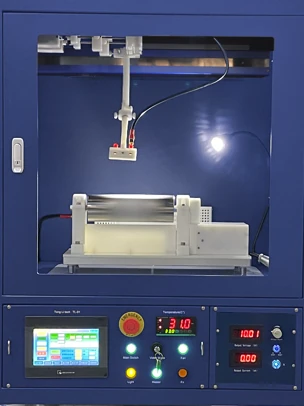

Elektrospinnkammer

Schwarzes oder marineblaues Metallgehäuse mit geerdetem Chassis und korrosionsbeständigen Sichtfenstern aus gehärtetem Glas auf zwei Seiten.
Der Prozess lässt sich ohne Hochgeschwindigkeitskamera direkt beobachten.
Touchscreen und einstellbarer Abluftstrom. Der eingebaute Lüfter fördert 75 m³/h und kann an eine externe Abluftleitung angeschlossen werden.
Anschlüsse für Schutzgas und Luftentfeuchter.

Technische Daten

Parameter	Spezifikation
Hochspannungsversorgung	+30–50 kV / 0–1 mA
Spritzenpumpe	Zwei unabhängige Kanäle, Hochspannungsisolierung
Förderrate	0.02–99.9 mL/h
Kleinste Förderrateneinstellung	0.01 mL/h
Kollektorauswahl	Trommel, Dorn, Ausrichtungskollektor, Flachplatte
Trommeldrehzahl	1–5000 rpm, ±1 rpm
Spinndüsenauswahl	Einzelnadel, V-Typ, koaxial, Side-by-Side, kleine Volumina
Mikrokapillar-Innendurchmesser	1–45 μm; Standard: 1 μm
Membrangröße	Flachmembranen: 300 × 300 mm; röhrenförmige Membranen: 300 mm lang
Temperatur	Umgebungstemperatur bis 60 °C
Luftfeuchte	30–80% RH; optionaler Entfeuchter bis 20% RH
Sicherheit	Türverriegelung, Not-Aus, statische Entladung, Mehrpunkt-Erdung
Prozessbeobachtung	Direkte Sichtbeobachtung in Echtzeit
Bedienung	Touchscreen und Bedienfeld
Abluft	75 m³/h; externer Abluftanschluss
Gehäuse	Marineblaues Metall, Sichtfenster aus gehärtetem Glas auf zwei Seiten
Abmessungen	800 × 620 × 970 mm; 1080 mm hoch mit Abluftstutzen
Stromversorgung	AC 220 V / 50 Hz / 1 kW
Garantie	3 Jahre

Steuerung & Umgebung

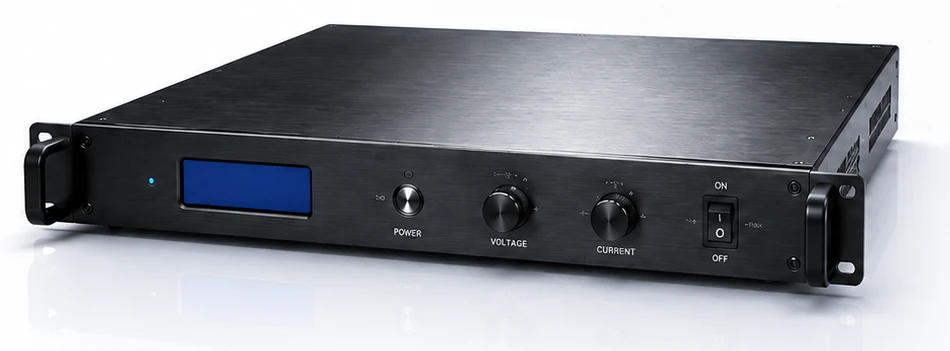

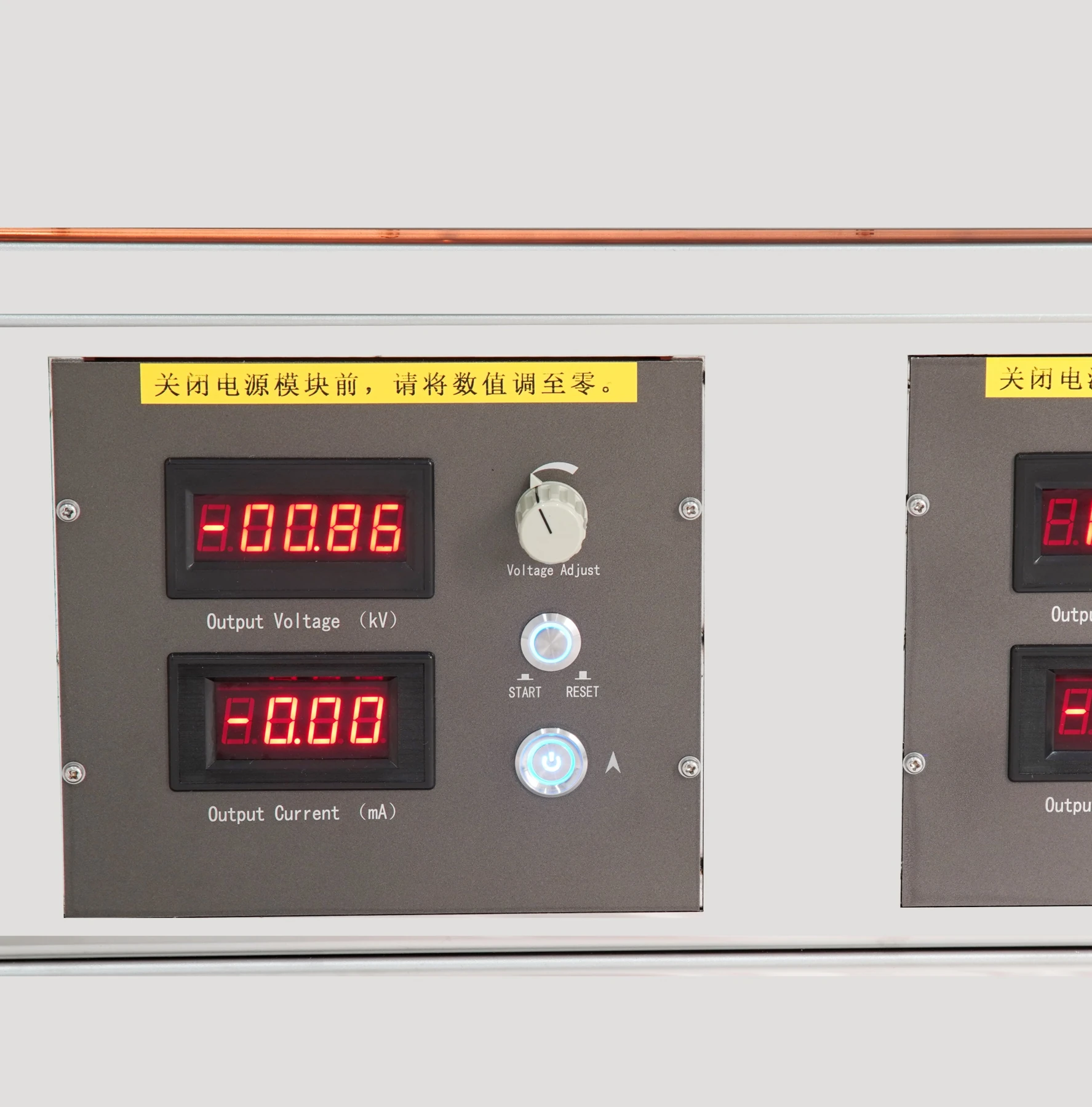

Hochspannungsversorgung

Positive Hochspannungsversorgung: +30–50 kV, 0–1 mA, mit stufenloser linearer Spannungseinstellung.
Lokale Bedienung sowie Fernsteuerung und Überwachung per PC.
Überspannungs-, Überstrom-, Lichtbogen- und Kurzschlussschutz.
Metallgehäuse zur elektrischen Abschirmung, Start/Stopp-Steuerung, geringe elektromagnetische Störungen und hohe Störfestigkeit.

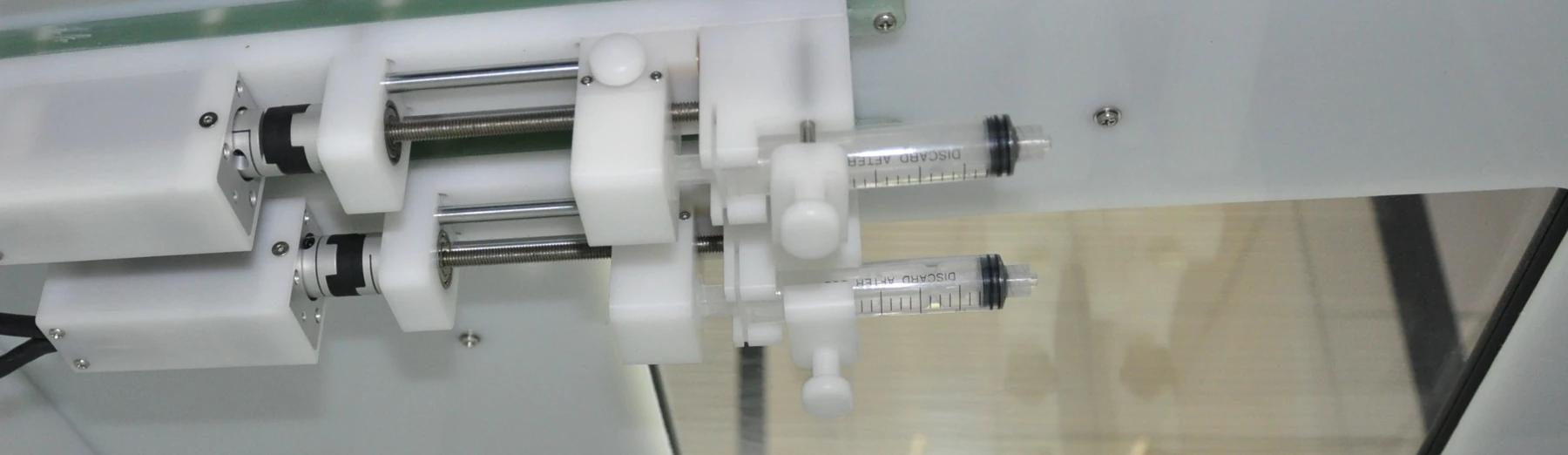

Zweikanal-Spritzenpumpe

Die Kolbengeschwindigkeit lässt sich je Kanal unabhängig einstellen, um unterschiedliche Flüssigkeiten zu fördern.
Die elektrische Isolierung ist für hohe elektrostatische Spannungen ausgelegt.
Servoantrieb für präzise Dosierung und hohe Schubkraft bei viskosen Flüssigkeiten.
Touchscreen mit Echtzeitprotokollierung und Datenabruf. Förderbereich: 0.02–99.9 mL/h; kleinste Förderrateneinstellung: 0.01 mL/h.

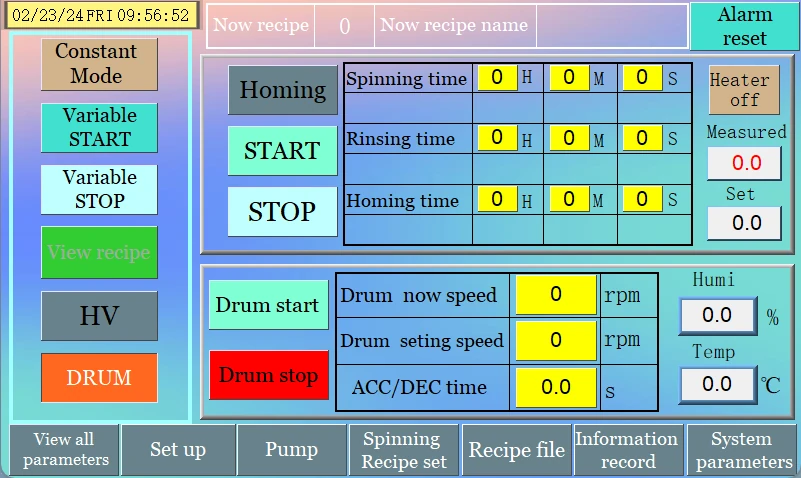

Touchscreen-Steuerung

Bewegung von Spinndüse und Kollektor über eine zentrale Oberfläche steuern.
Flüssigkeitszufuhr und Hochspannung auch während des Betriebs einstellen.
Komponentenbewegungen koordinieren sowie Prozessparameter protokollieren, abrufen und exportieren.

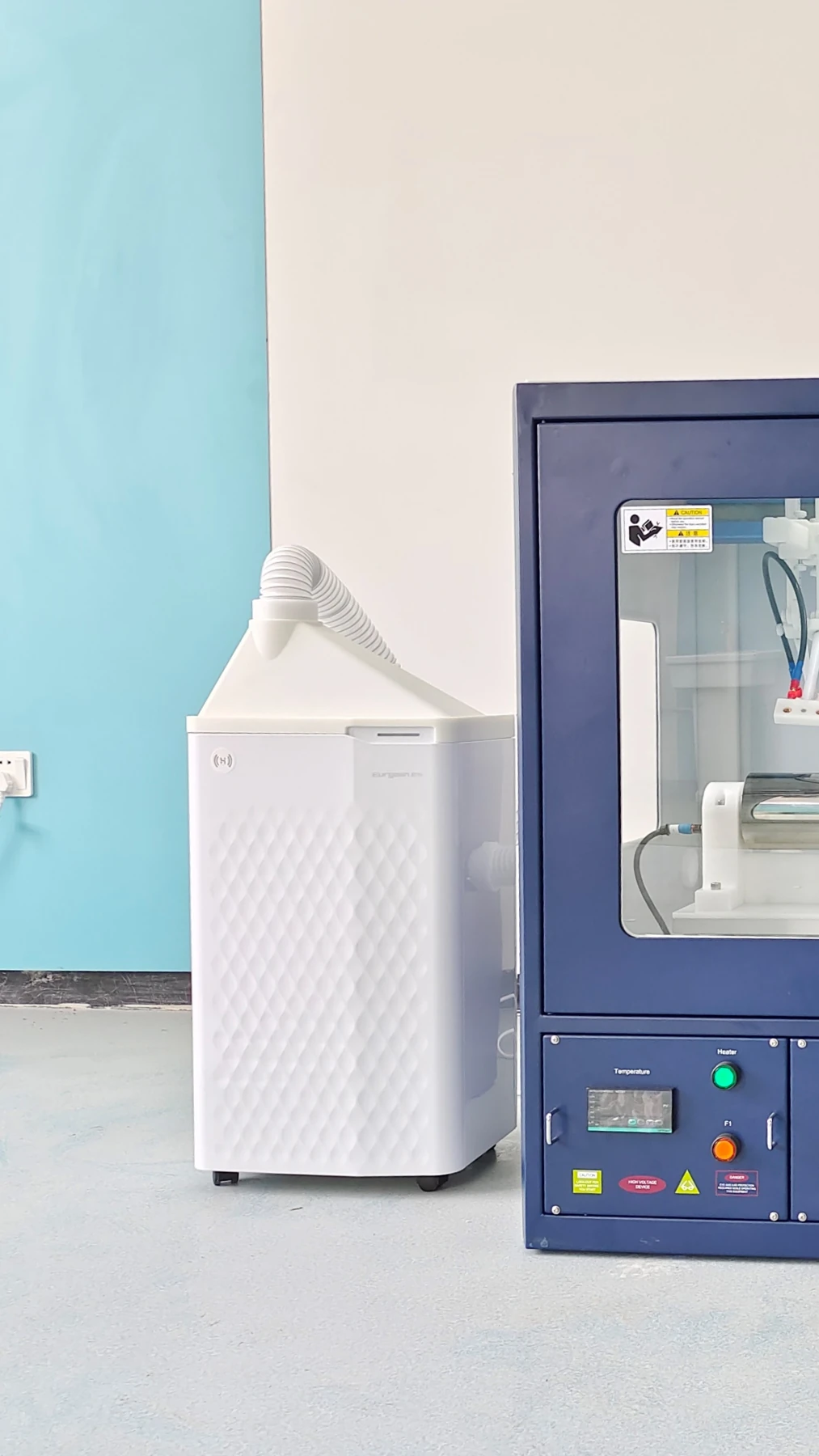

Luftentfeuchtung

Ein kompakter Kompressor-Luftentfeuchter führt einen sanften Trockenluftstrom zu und senkt die Kammerfeuchte auf etwa 30% RH.
Ein optionaler leistungsstärkerer Entfeuchter erreicht 20% RH.

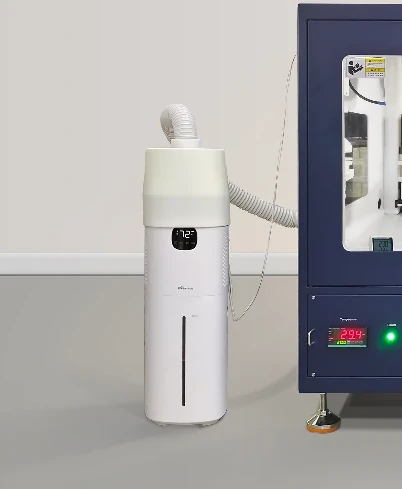

Nebelfreier Befeuchter — optional

Verdunstungsbefeuchtung regelt die Kammerfeuchte innerhalb von 50–80% RH ohne Nebelablagerungen auf dem Kollektor.
Leiser, energiesparender Betrieb mit antibakteriellem Schutz.
Abmessungen: 214 × 214 × 545 mm.

Infrarotheizung

Temperaturregelung von Umgebungstemperatur bis 60 °C.
Infrarotheizung für schnelles, gleichmäßiges Erwärmen mit präziser Temperaturregelung.

Spinndüsen & Bewegung

Austauschbare Spinndüsen verfügen über isolierende Halterungen und eine integrierte Bewegungssteuerung. Die Auswahl umfasst Einzelnadelversuche, Verbundfasern und Mehrnadelbetrieb.

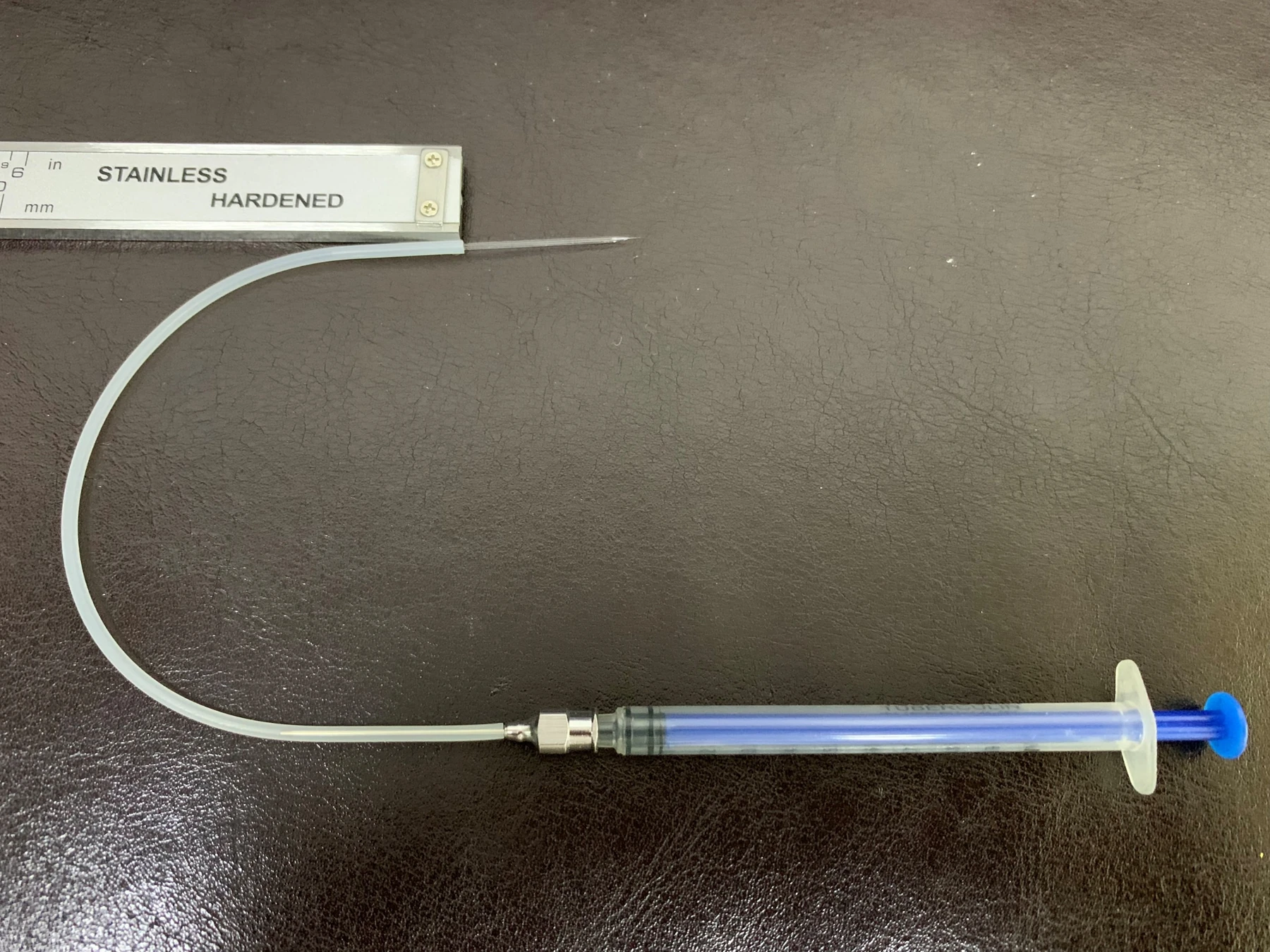

Einzelnadel-Spinndüse

Lieferung mit 100 Edelstahlnadeln in verschiedenen Größen und einer speziellen Düsenhalterung.
Für Standard-Metallnadeln geeignet.
Spinnwinkel und Abstand zwischen Nadelspitze und Kollektor sind einstellbar.

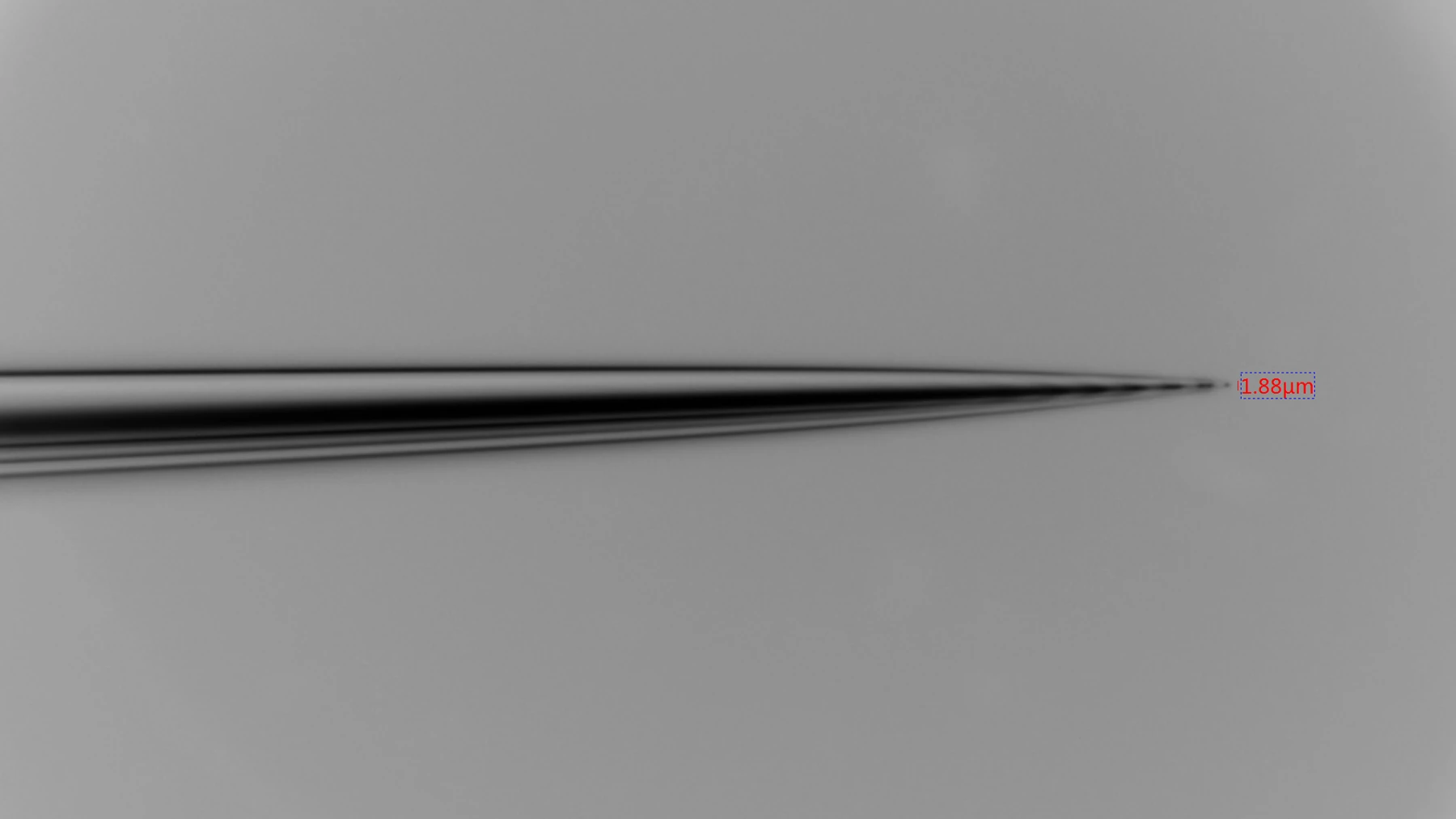

Glas-Mikrokapillarnadeln

Wählbare Innendurchmesser von 1–45 μm; Standardgröße: 1 μm.
Hohle Glaskapillaren für niedrigviskose Flüssigkeiten.
Für ultrafeine Fasern und Nahfeld-Direktschreiben geeignet.

Zubehör ansehen

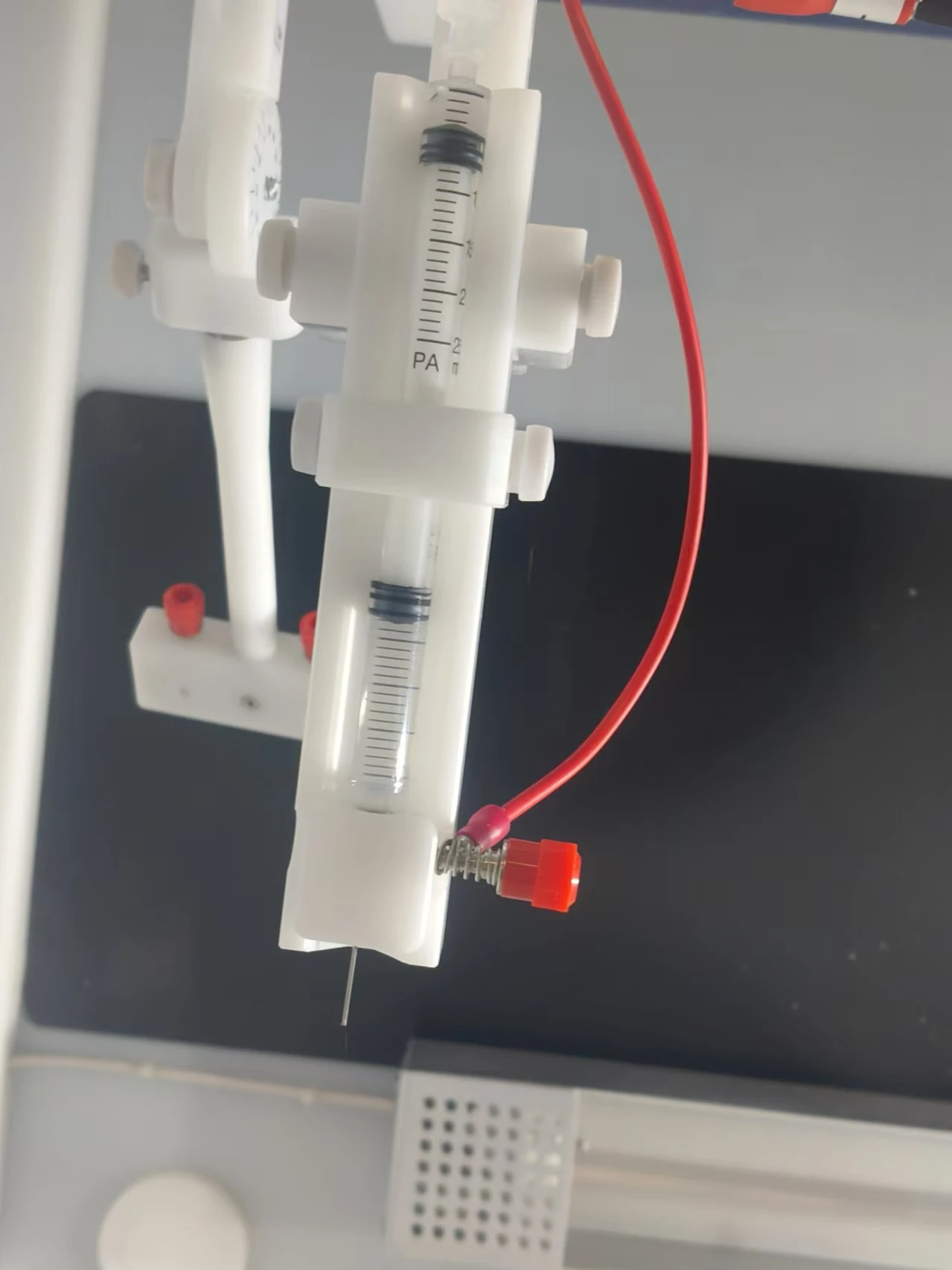

Spinndüse für kleine Probenvolumina

Elektrospinnen mit nur 0.5 mL Lösung.
Die Spritze ist ohne Schlauch direkt an die Nadel angeschlossen und reduziert so den Verbrauch teurer Materialien.
Eine optionale Doppelanordnung betreibt zwei Spinndüsen für kleine Volumina gleichzeitig.

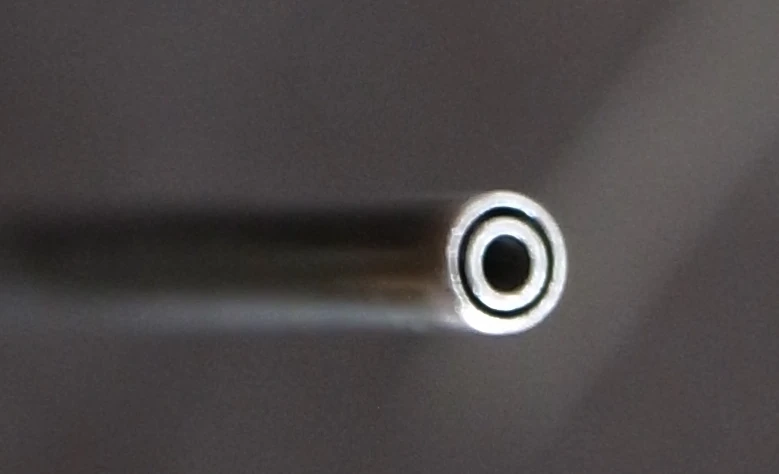

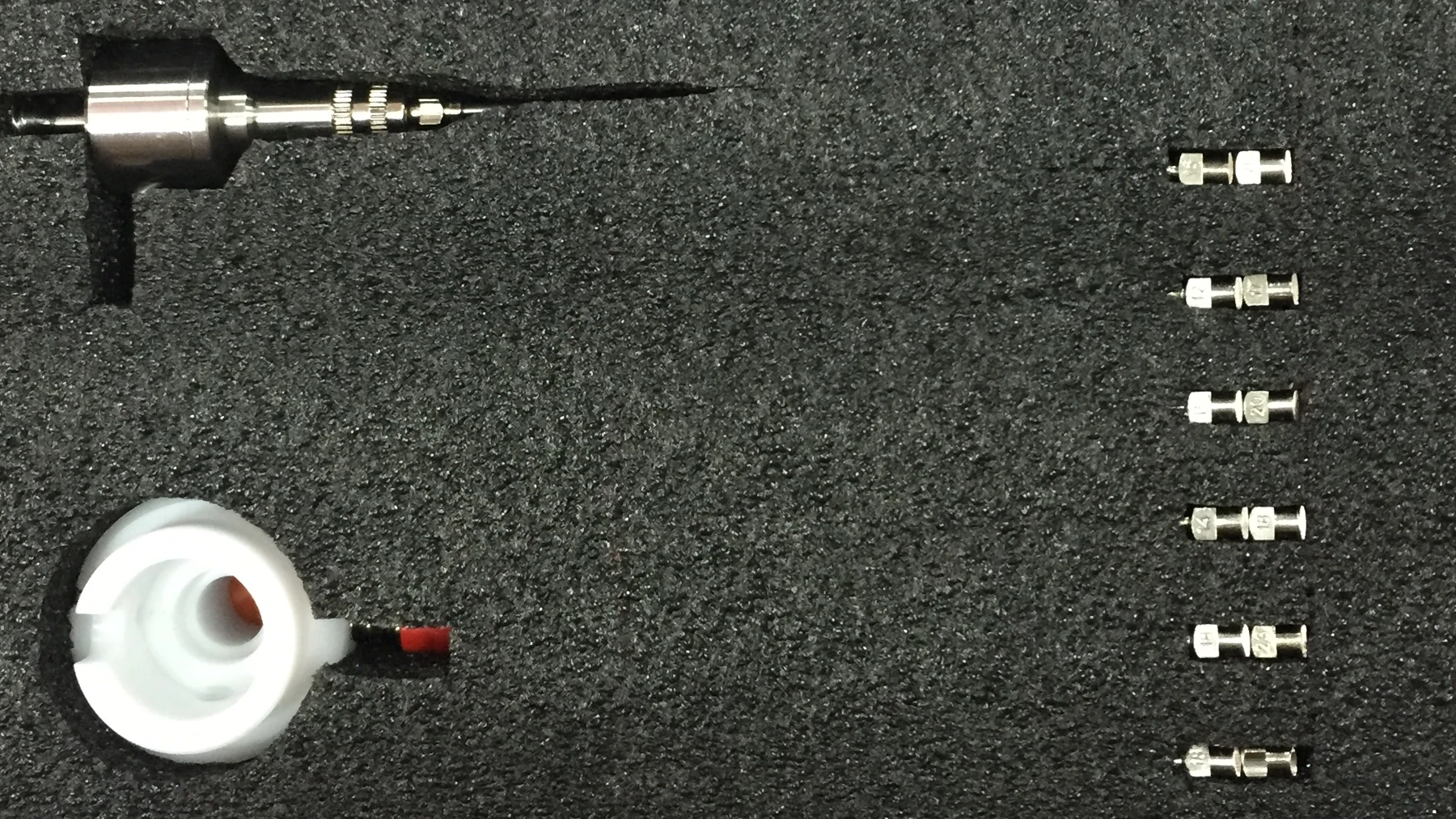

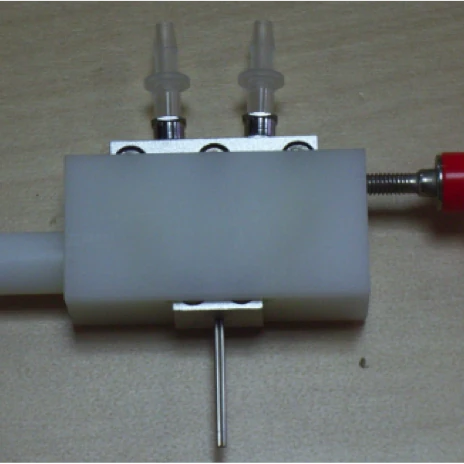

Koaxiale Spinndüse

Für den Einsatz mit der Zweikanal-Spritzenpumpe. Enthält fünf Sätze Innen- und Außennadeln in verschiedenen Größen.
Austauschbare Präzisionsnadeln gewährleisten konzentrische Ausrichtung.
Verlängerte Nadeln ermöglichen eine niedrige Einsatzspannung.
Auch für gasunterstütztes Elektrospinnen geeignet.

Zubehör ansehen

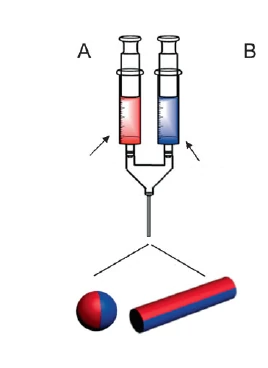

Side-by-Side-Spinndüse

Zwei unabhängig geregelte Flüssigkeitskanäle erzeugen Membranen aus Bikomponentenfasern.
Enthält fünf Nadelsätze in verschiedenen Größen.
Kompatibel mit Standard-Nadelgrößen.

Zubehör ansehen

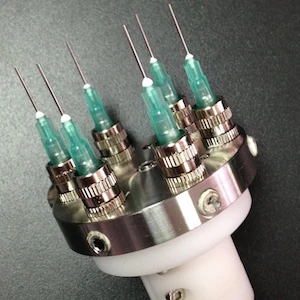

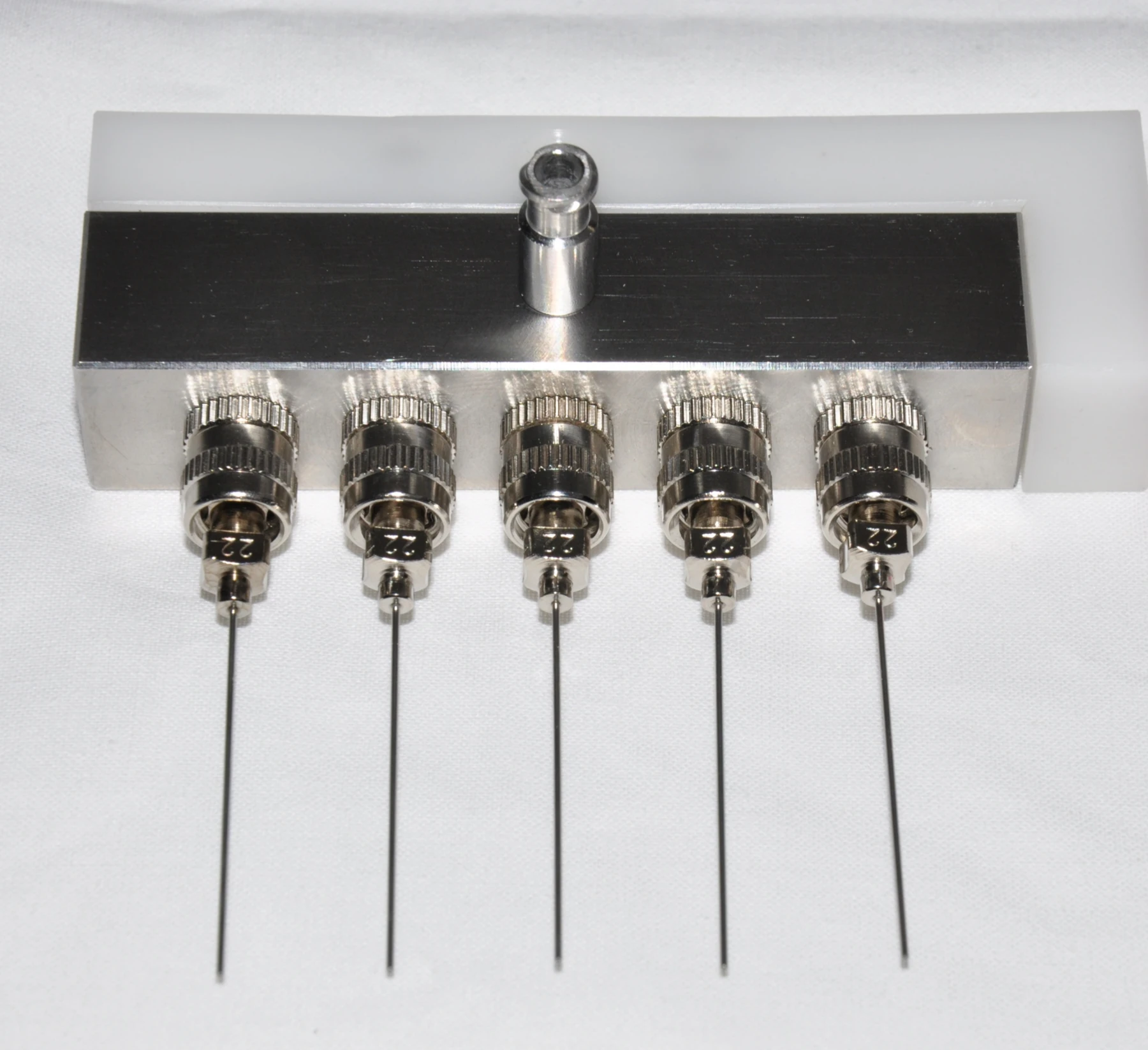

Mehrnadel-Spinndüsen — optional

Lineare, kreisförmige und Matrix-Anordnungen sind verfügbar.
Ein Einlass versorgt mehrere Auslässe für höheren Durchsatz.

Zubehör ansehen

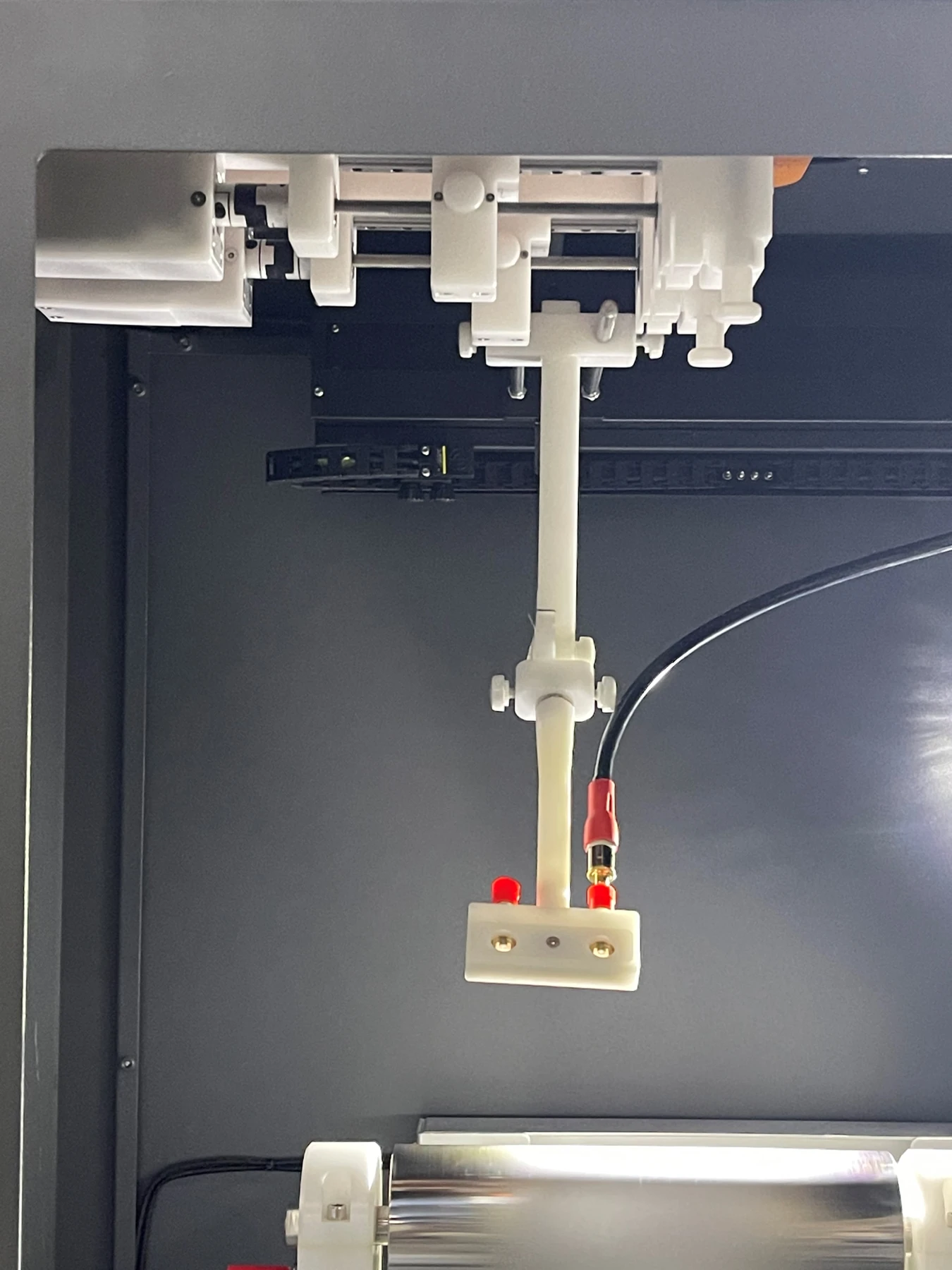

Spinndüsenbewegung

Motorisierte Hin- und Herbewegung entlang der Trommelachse verbessert die Membrangleichmäßigkeit.
X-Verfahrweg: 400 mm. Scangeschwindigkeit: 1–40 mm/s.
Manuelle Positionierung der Y- und Z-Achse mit Skalen.
Bewegung am Touchscreen einstellen und aufgezeichnete Parameter abrufen.

Fasersammlung

Wählen Sie den Kollektor nach der gewünschten Membrangeometrie: flache Bahnen, schmale ausgerichtete Bänder oder Hohlröhren. Die Flachplatte eignet sich auch für Substrate, die nicht um eine Trommel gewickelt werden können.

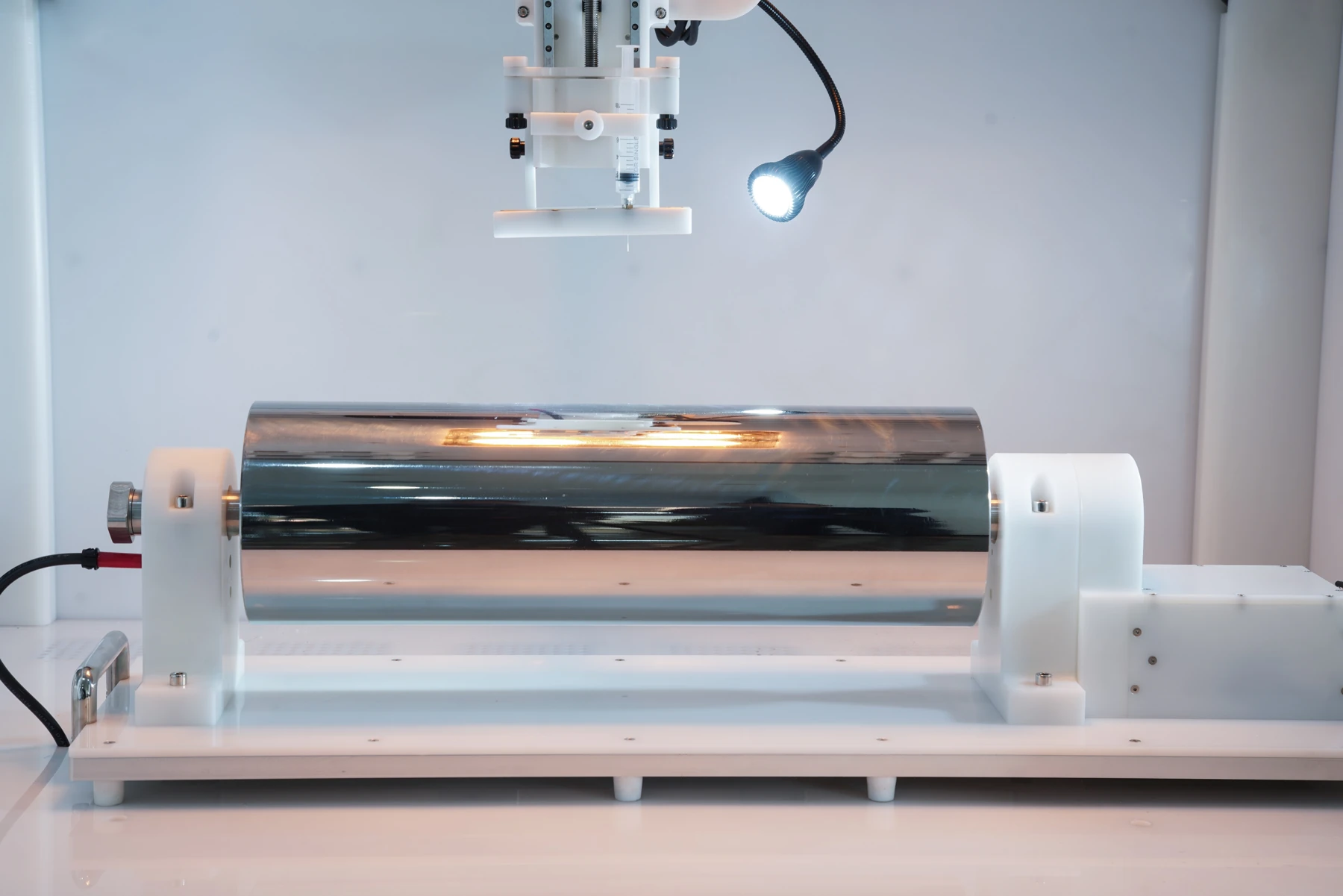

Rotierender Trommelkollektor

Die Drehzahl bestimmt die Sammlung ungeordneter oder ausgerichteter Fasern. Hohe Drehzahlen fördern die Ausrichtung.
Drehzahl: 1–5000 rpm; Genauigkeit: ±1 rpm.
Trommel: 300 mm lang × 100 mm Durchmesser.
Abgewickelte Membrangröße: 300 × 314 mm.

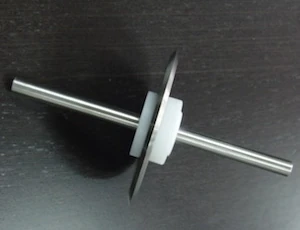

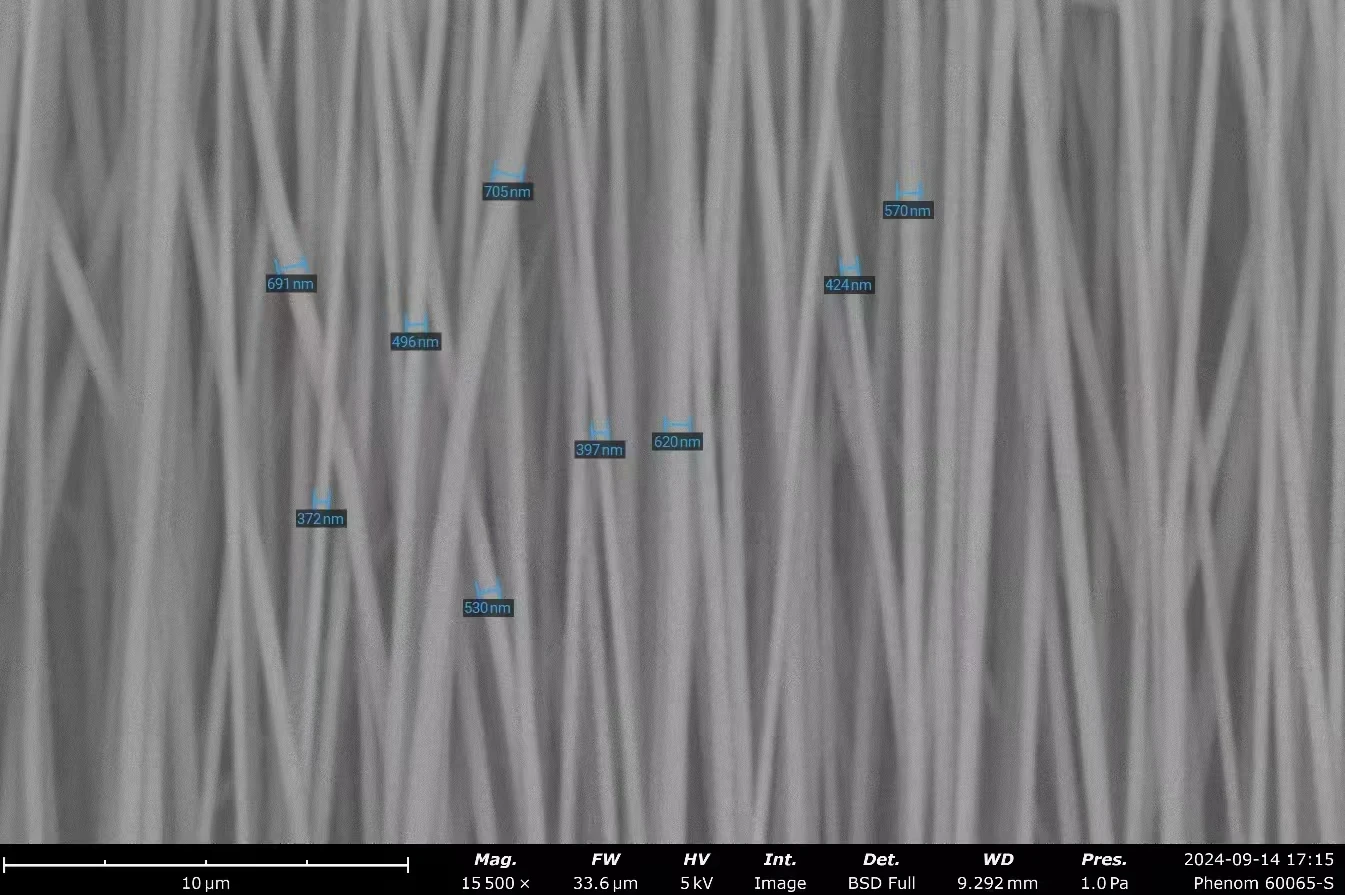

Rotierender Scheibenkollektor

Sammelt schmale, hoch ausgerichtete Nanofaserbänder am Scheibenrand.
Drehzahl: 1–5000 rpm; Genauigkeit: ±1 rpm. Scheibendurchmesser: 140 mm.
Scharfes oder flaches Kantenprofil. Die scharfe Kante erzielt unter den gezeigten Kollektoren die höchste Ausrichtung.
Abgewickelte Bandlänge: 439 mm.

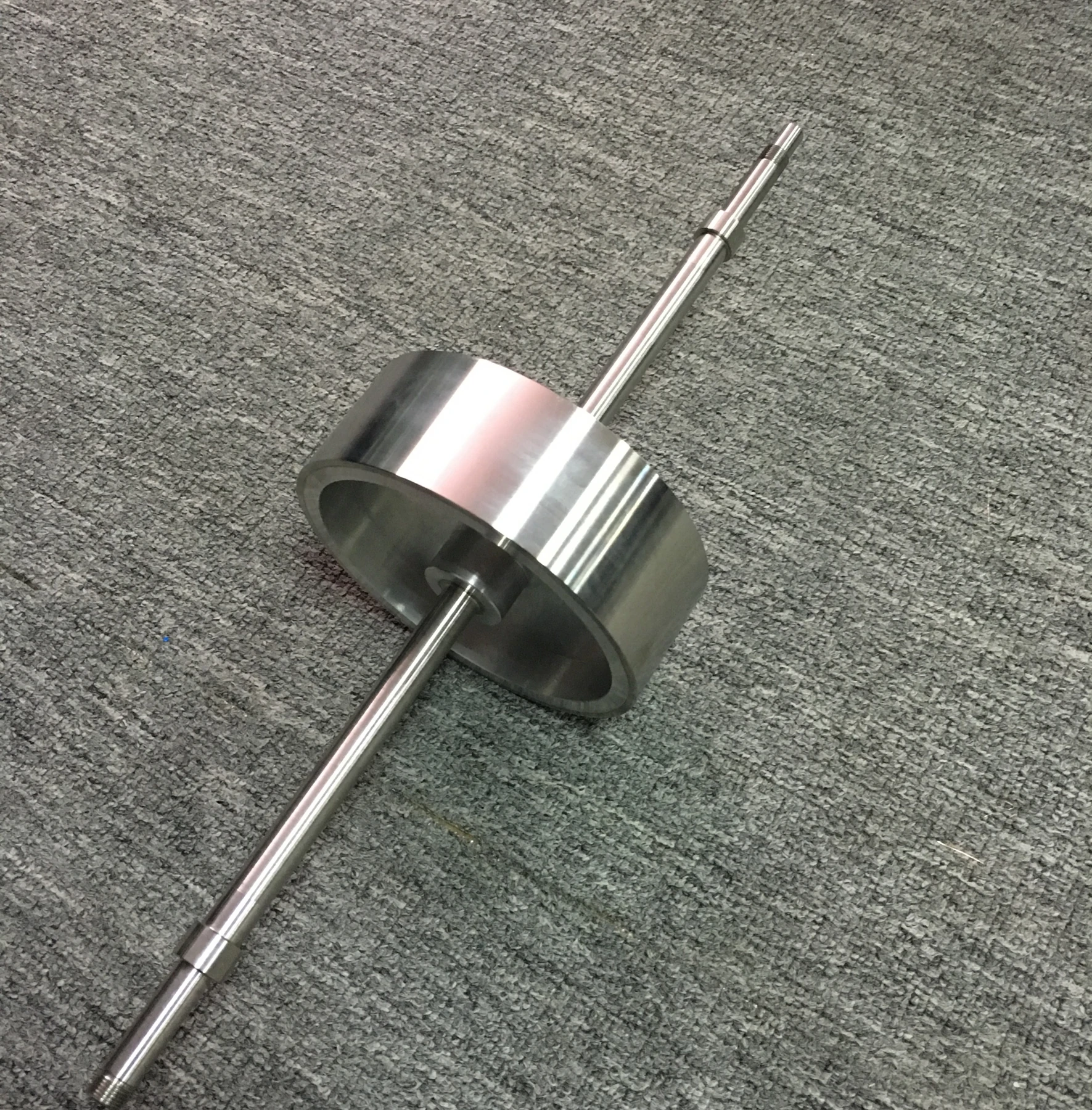

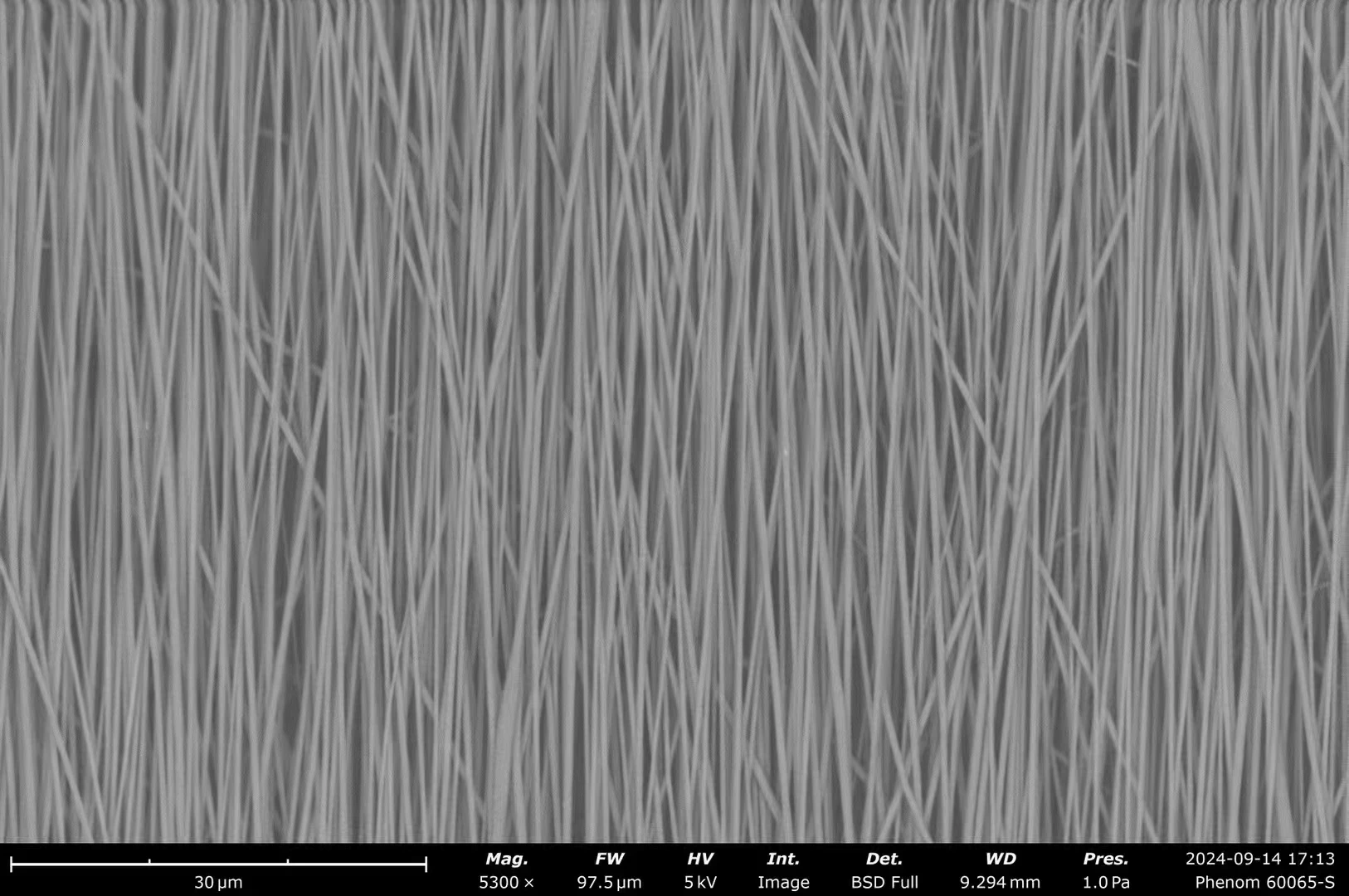

Rotierender Kollektor für hohe Ausrichtung

Hohe Drehzahlen erzeugen schmale Membranen aus stark ausgerichteten Fasern.
Drehzahl: 1–5000 rpm; Genauigkeit: ±1 rpm.
Kollektor: 140 mm Durchmesser × 50 mm Länge.
Abgewickelte Membrangröße: 439 × 50 mm.

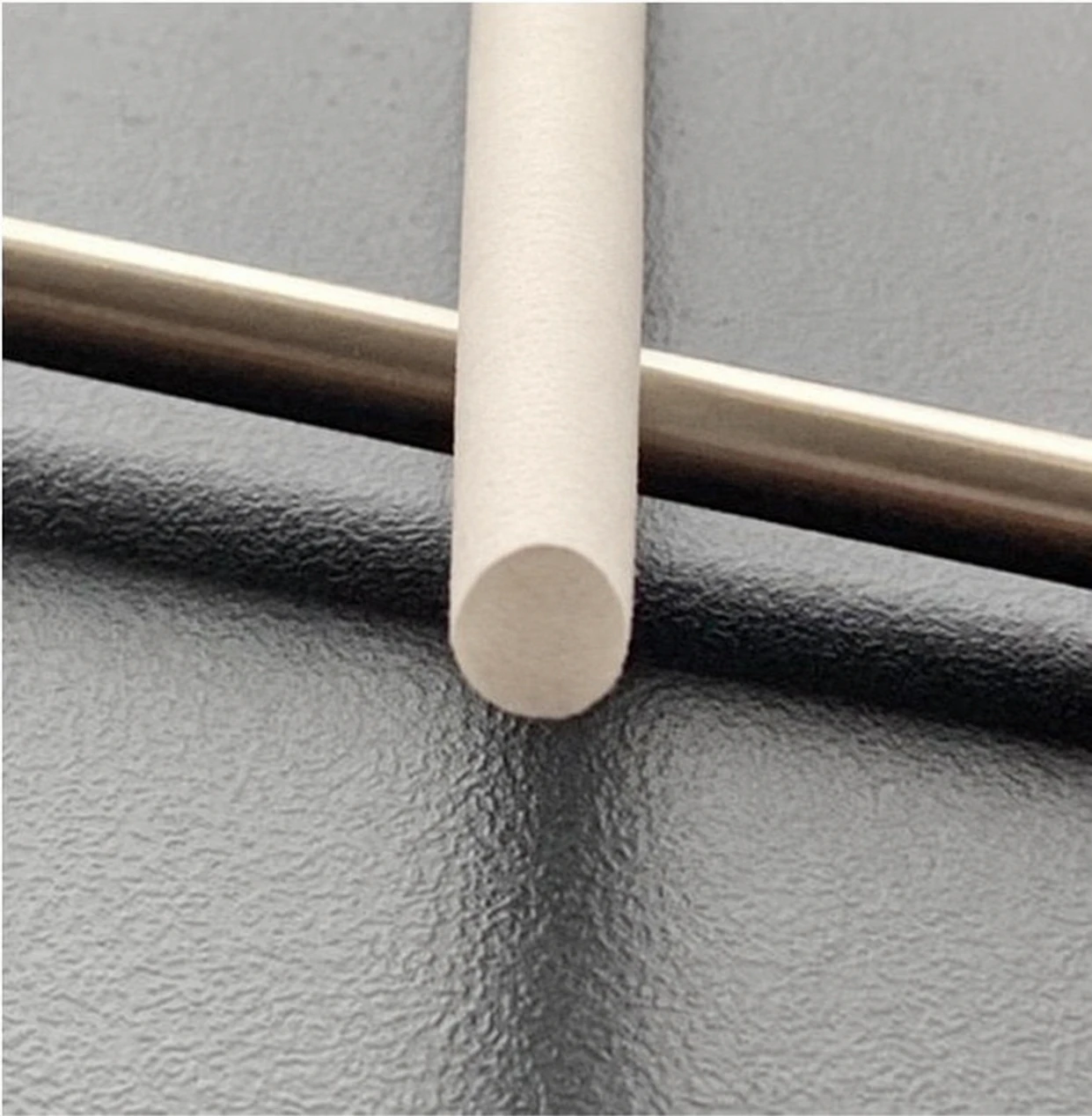

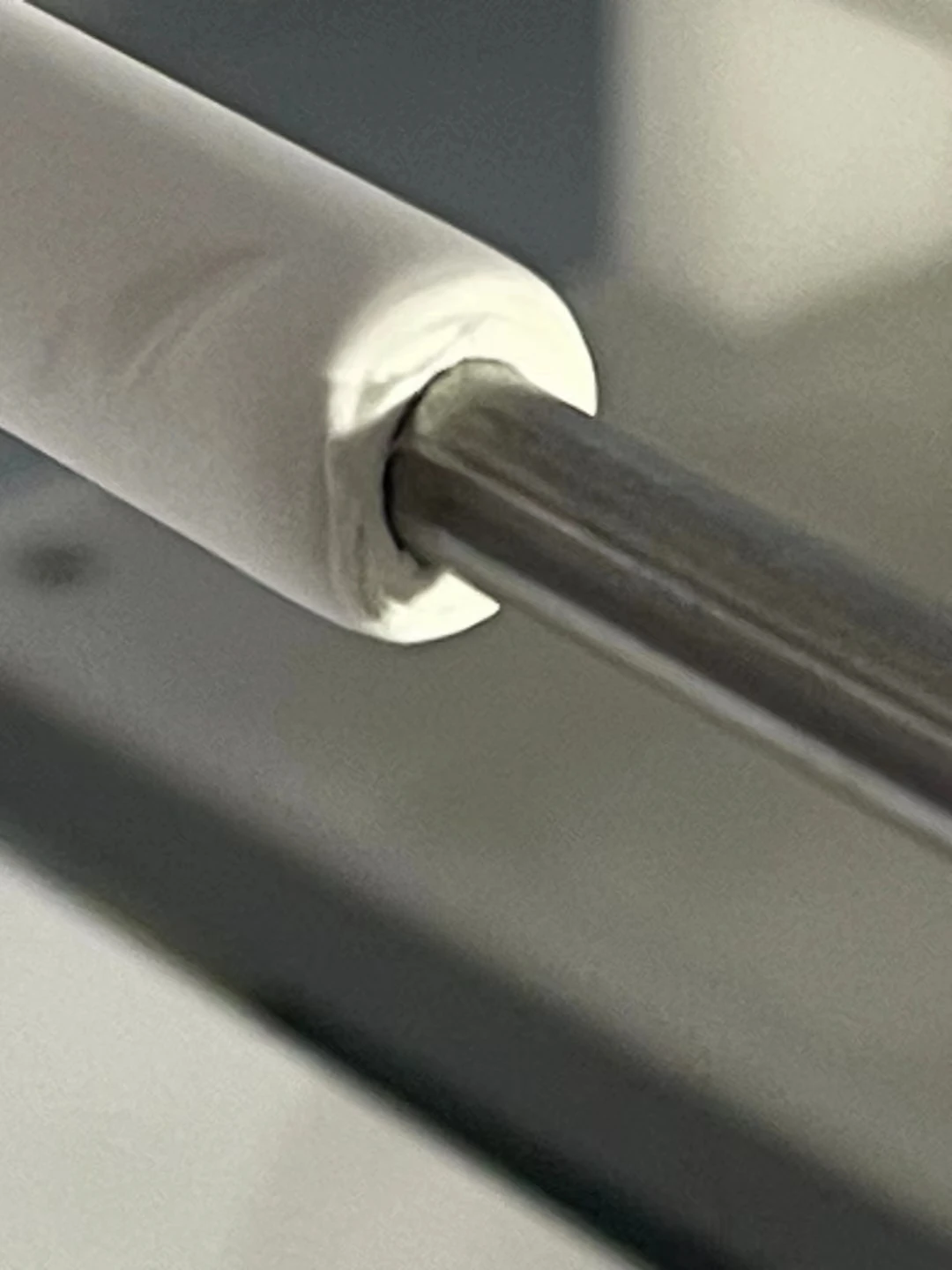

Rotierender Dornkollektor

Dorndurchmesser von 1–30 mm; Länge: 300 mm.
Erzeugt Hohlröhrenmembranen verschiedener Größen, darunter Gerüste für die Forschung an Gefäßimplantaten.
Nanofaserdurchmesser: 100 nm–1 μm.

Flachplattenkollektor

10 × 10 cm große Platte aus Edelstahl 316 mit einstellbarem Sammelwinkel.
Für schnelle Versuche und Substrate, die sich nicht um eine Trommel wickeln lassen.
Optional ist ein X–Y-Verfahrtisch erhältlich.

Zubehör ansehen

Sicherheit & Aufstellung

Sicherheitsfunktionen

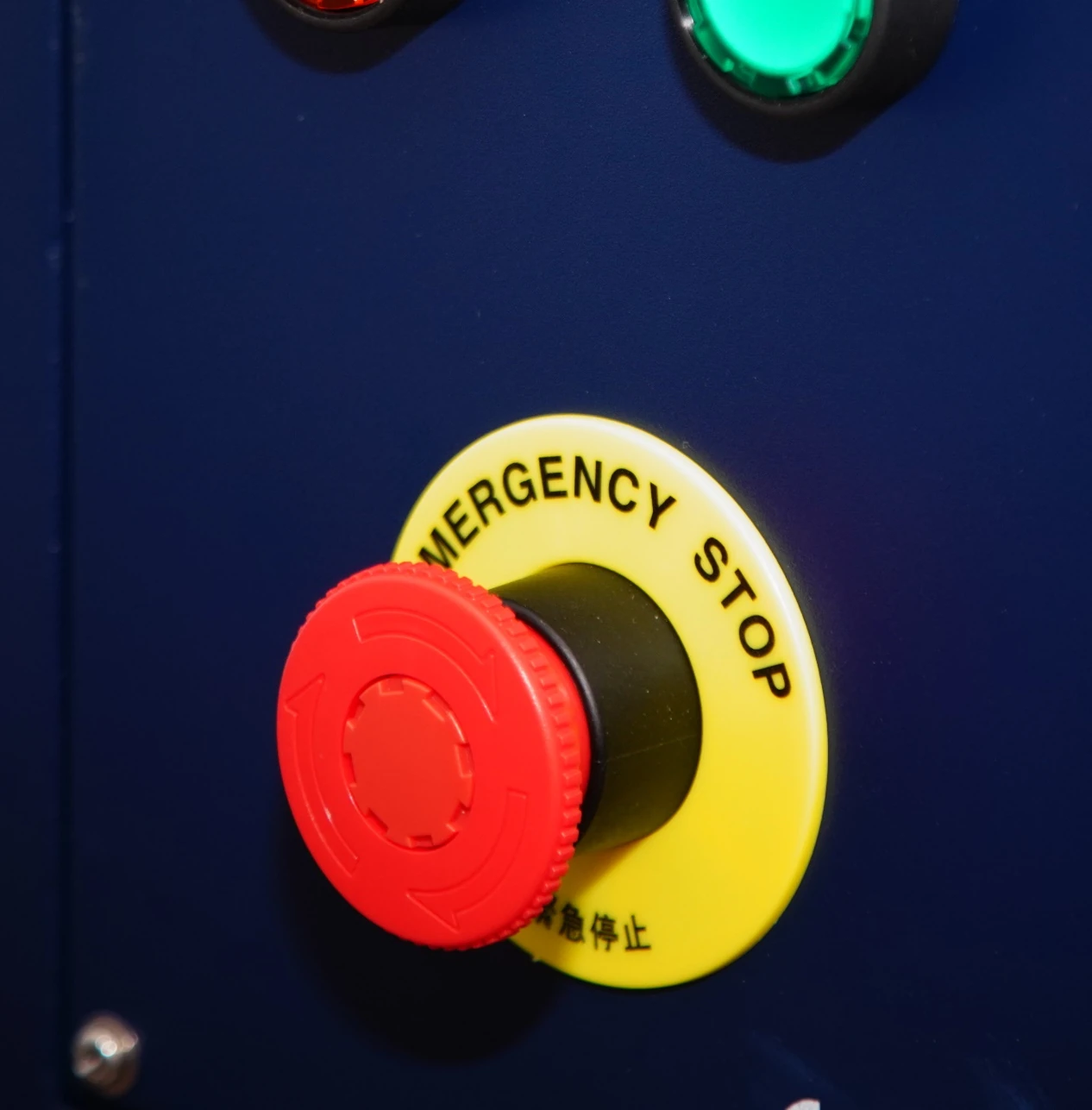

Not-Aus

Eine gut zugängliche Taste schaltet das System im Notfall schnell ab.

Elektrischer Schutz

Automatische Abschaltung bei Überspannung oder Überstrom.

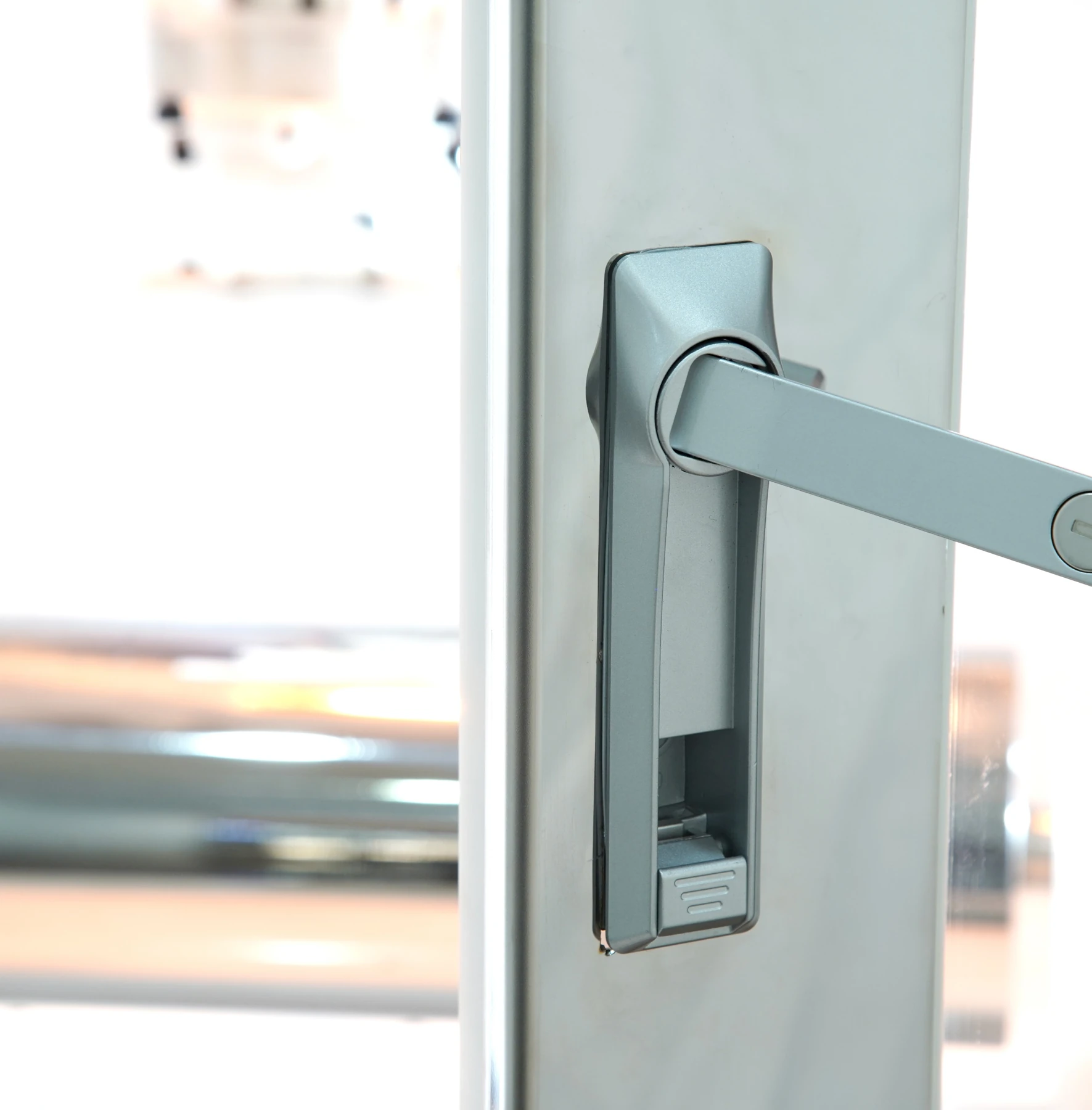

Türverriegelung

Beim Öffnen der Kammertür wird die Hochspannung automatisch abgeschaltet.

Mehrpunkt-Erdung

Kammer, Hochspannungsversorgung, Spritzenpumpe und Kollektor sind geerdet.

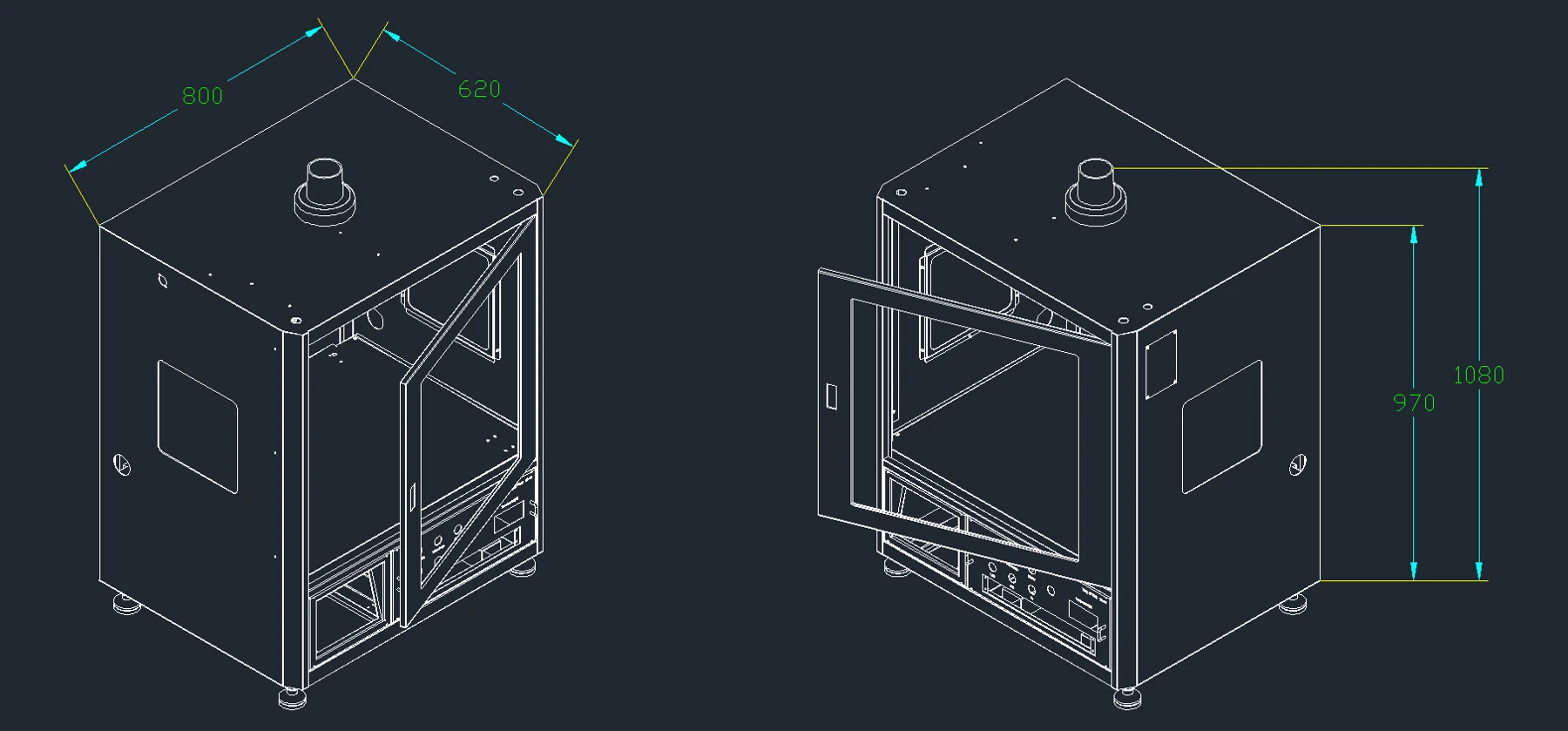

Systemabmessungen

Gehäuseabmessungen: 800 × 620 × 970 mm.
Gesamthöhe einschließlich oberem Abluftstutzen: 1080 mm.
Stromversorgung: AC 220 V, 50 Hz, 1 kW. Eine externe Abluftleitung kann an den eingebauten Lüfter angeschlossen werden.
