Configure el sistema para su proceso. Los módulos siguientes incluyen configuraciones estándar y opcionales; la lista final se acuerda para cada pedido.
01
Plataforma y configuración Los módulos intercambiables cubren investigación, validación de procesos y producción piloto. El control ambiental, el movimiento programable, las recetas guardadas y los registros facilitan la reproducción de los ajustes.

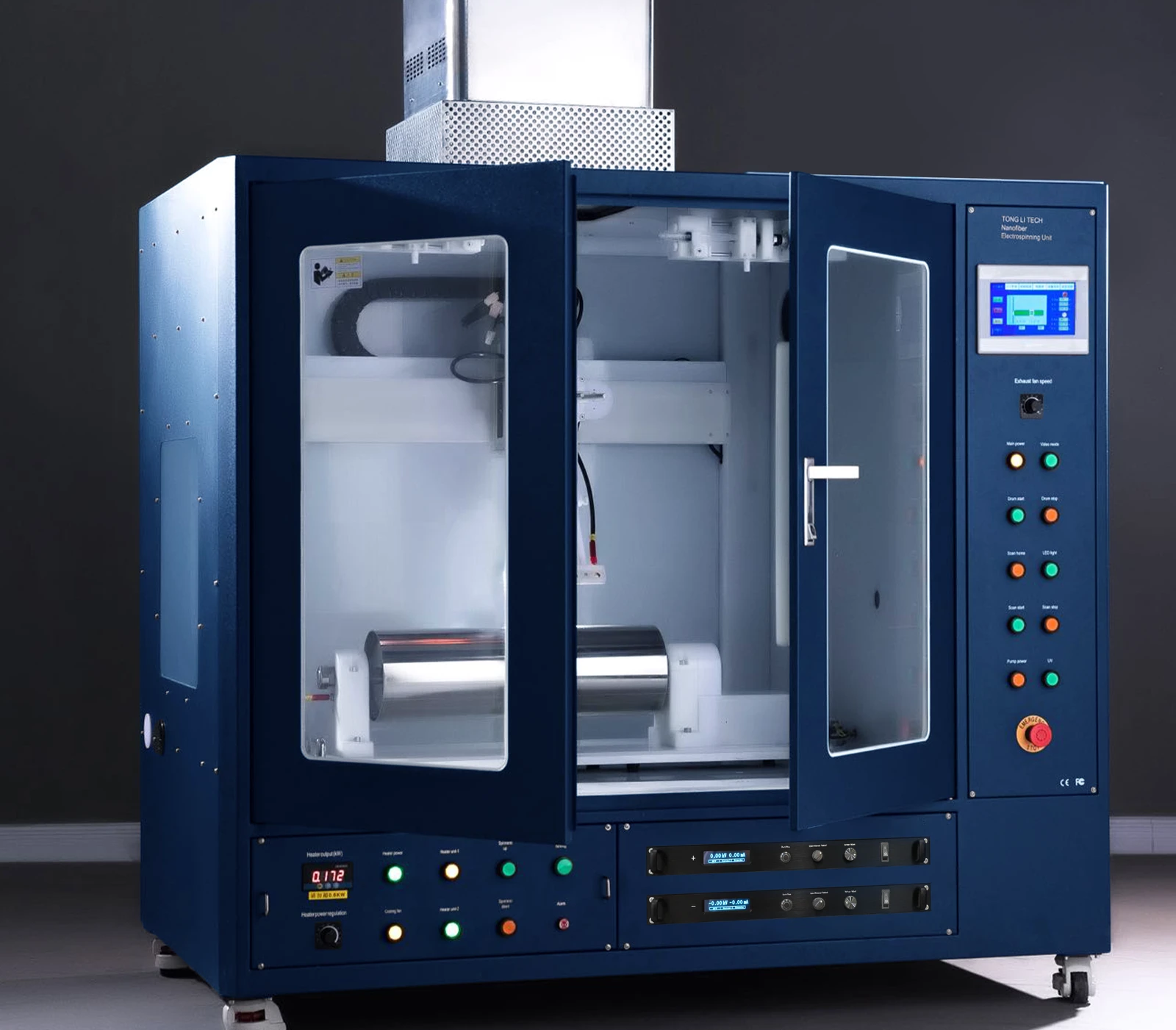

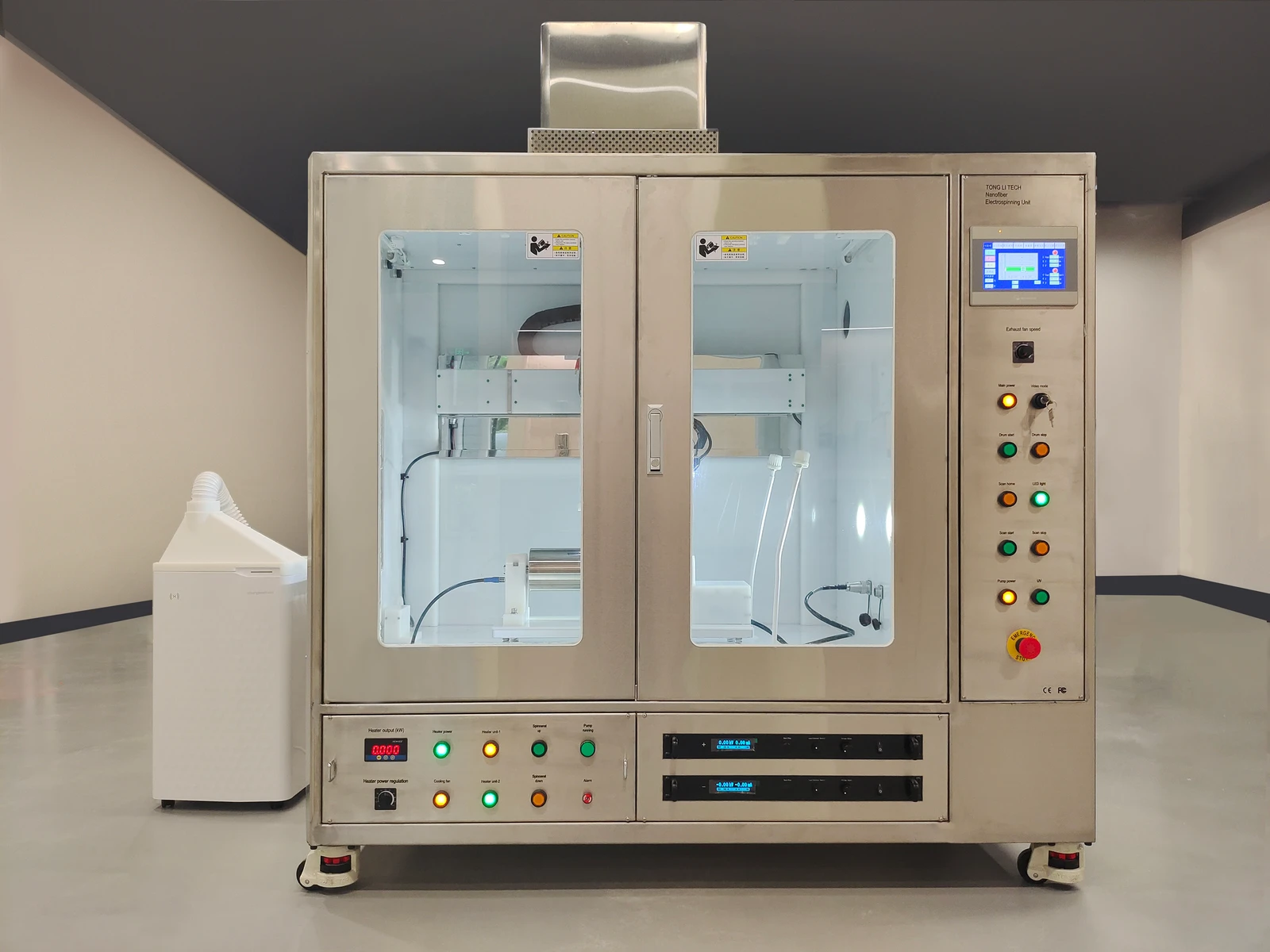

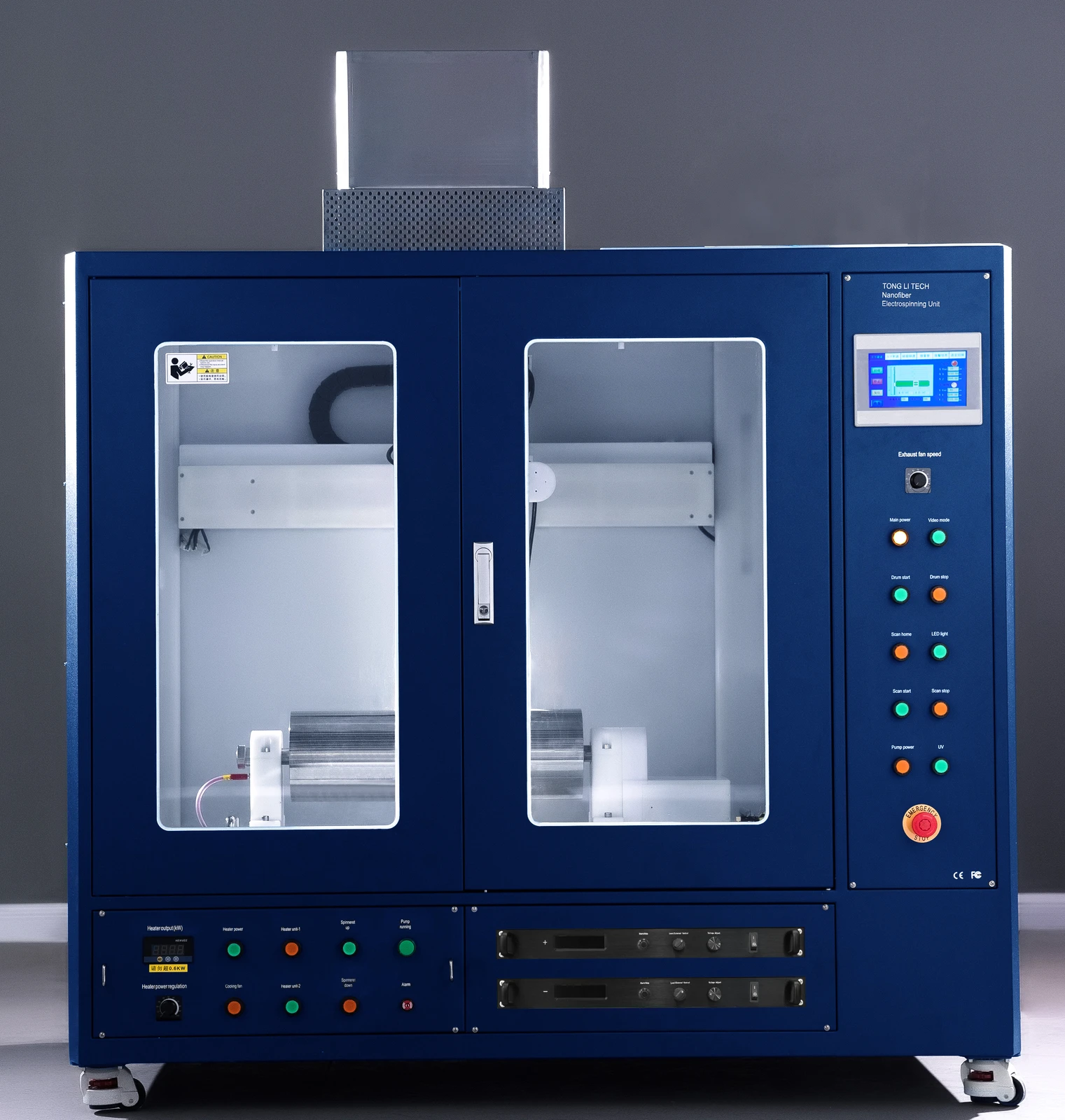

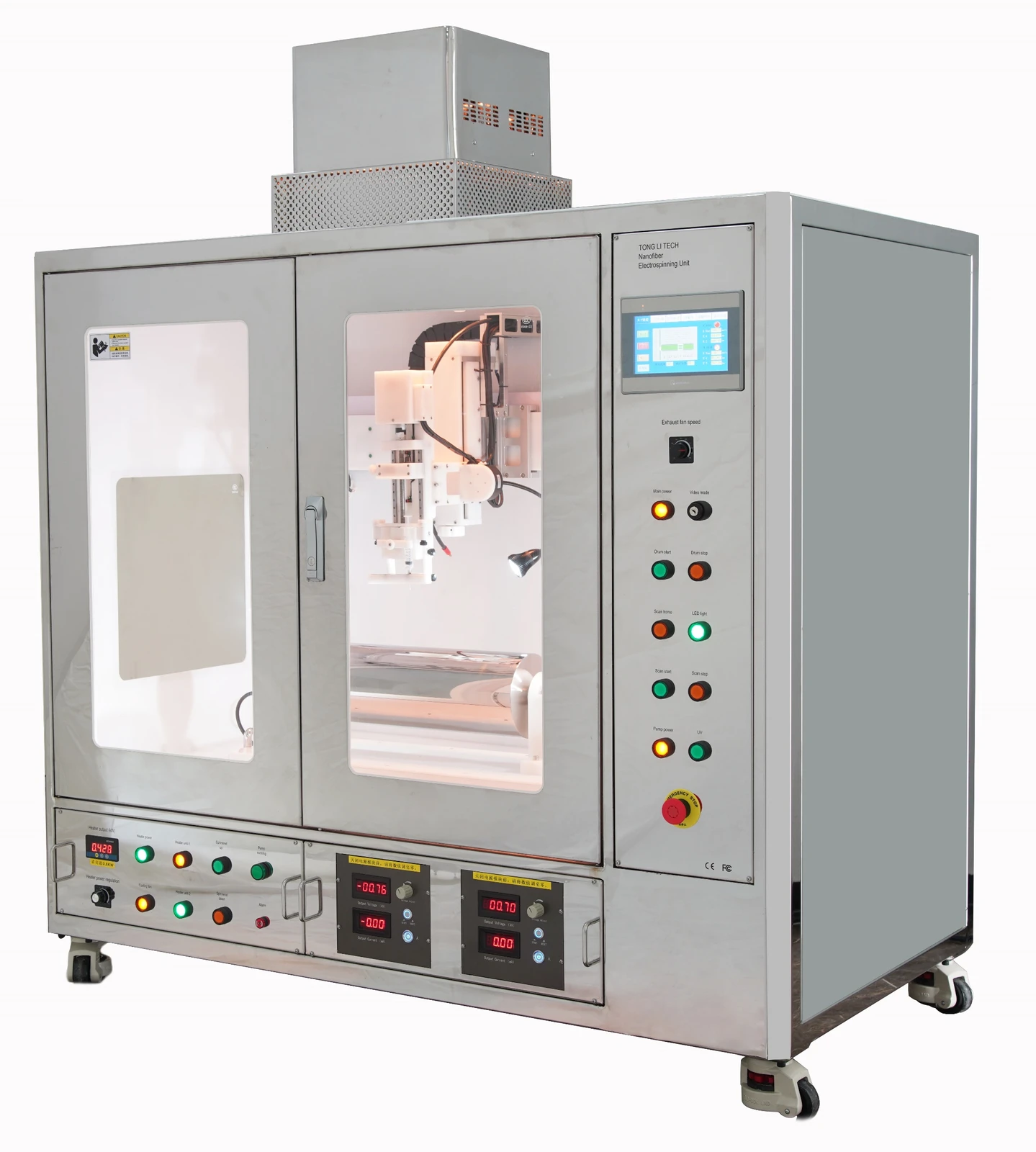

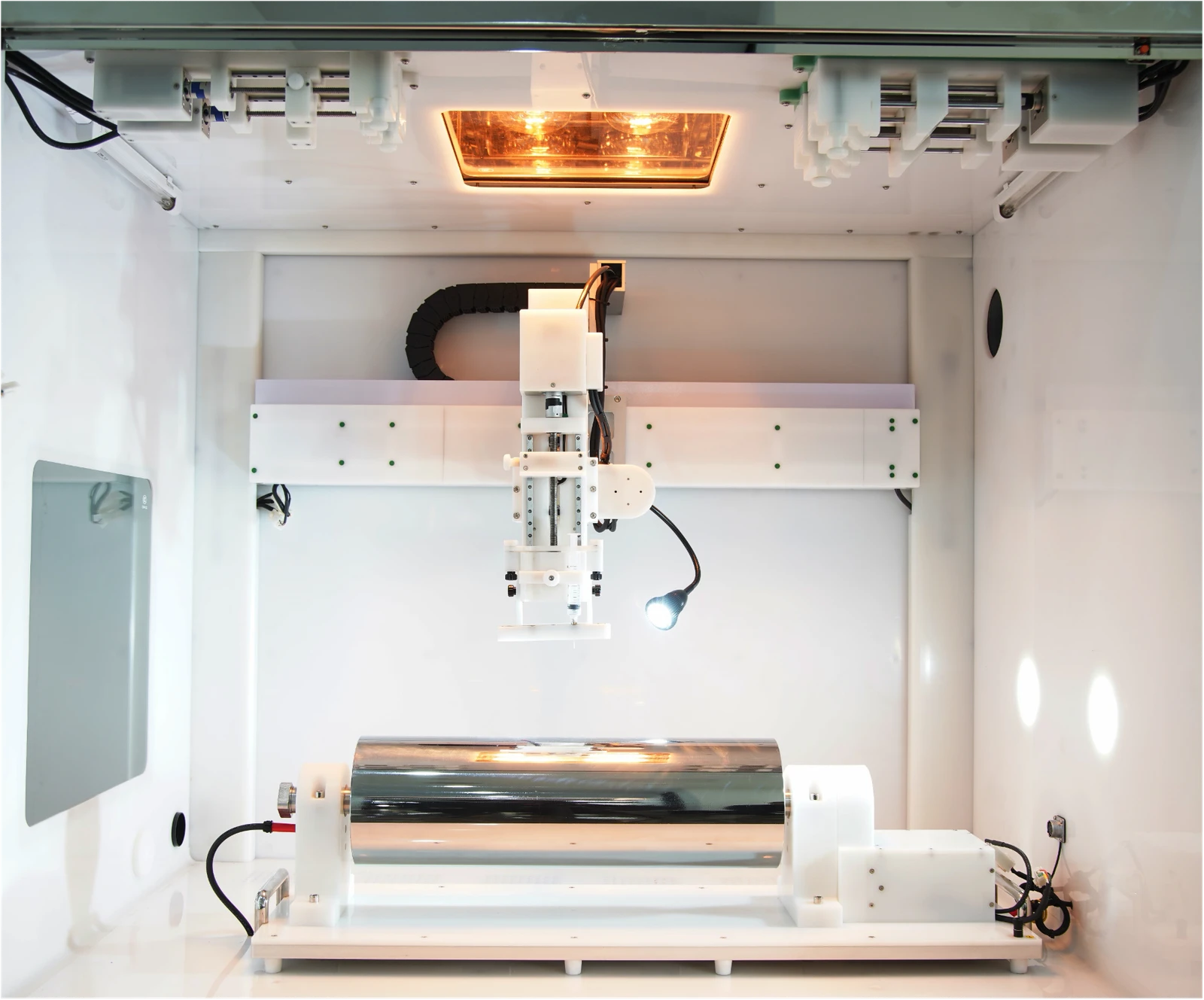

Plataforma para laboratorio general↓ Plataforma para sala limpia biomédica↓ Plataforma para laboratorio general TL-OMNI tiene una carcasa azul oscuro con pintura en polvo para investigación, validación y lotes pequeños. Membranas planas de hasta 500 mm de ancho, tubulares y estructuras 3D. Cabezales, colectores y módulos intercambiables amplían sus funciones. Plataforma para sala limpia biomédica TL-OMNI-BM utiliza acero inoxidable SS304 / 316 para entornos de fabricación biomédica. Utilizado en validación de producción de productos implantables. Admite personalización, automatización e integración en líneas, con cabezales y colectores modulares. Especificaciones principales Parámetro Especificación Configuración de alta tensión Fuentes bipolares de ±30 kV; configuraciones de 50 kV disponibles Alimentación de líquido Configuración con bomba de jeringa de 2 canales y bomba de gran capacidad de 4 canales Caudal 0.02–99.99 mL/h Resolución de ajuste del caudal 0.01 mL/h Empuje máximo 353 N Temperatura de la cámara Temperatura ambiente hasta aproximadamente 45°C Control de humedad 20–70% RH Caudal de extracción 150 m³/h Dimensiones, ancho × fondo × alto 1500 × 850 × 1740.74 mm Alimentación / potencia nominal 220 V / 50 Hz / 1 kW Conexión de agua No necesaria
02

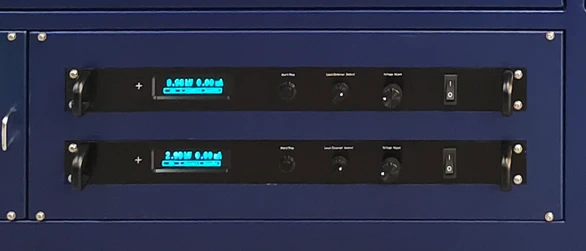

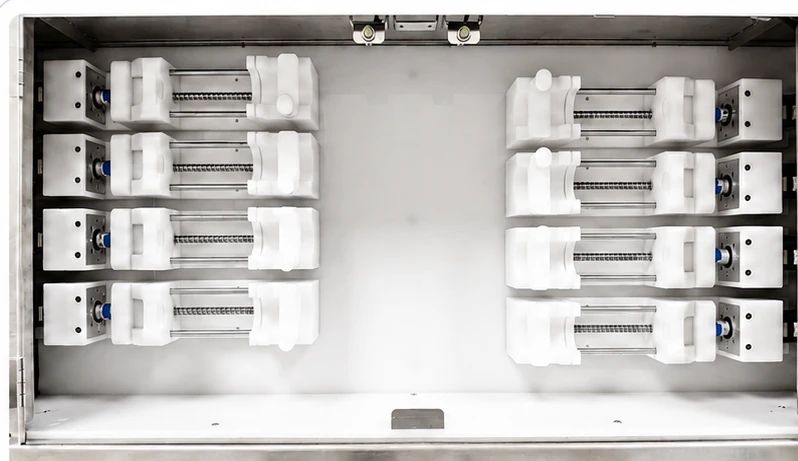

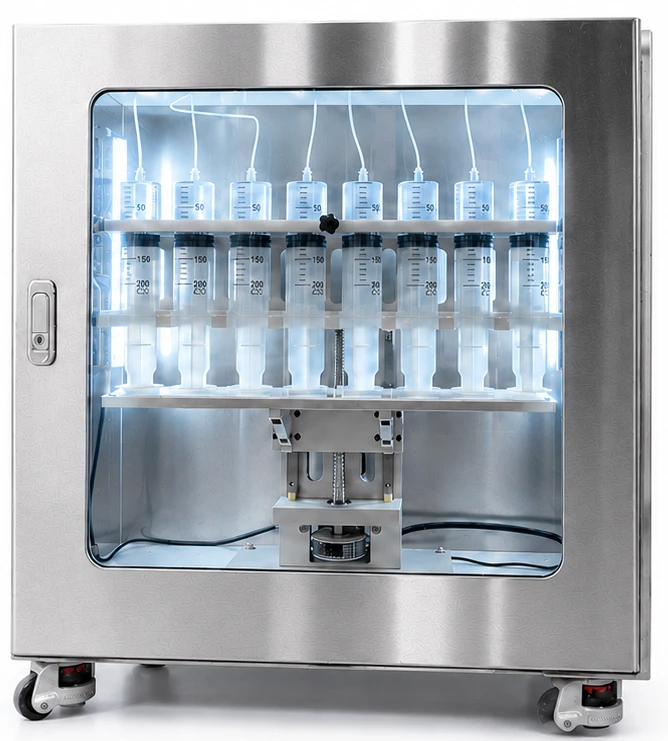

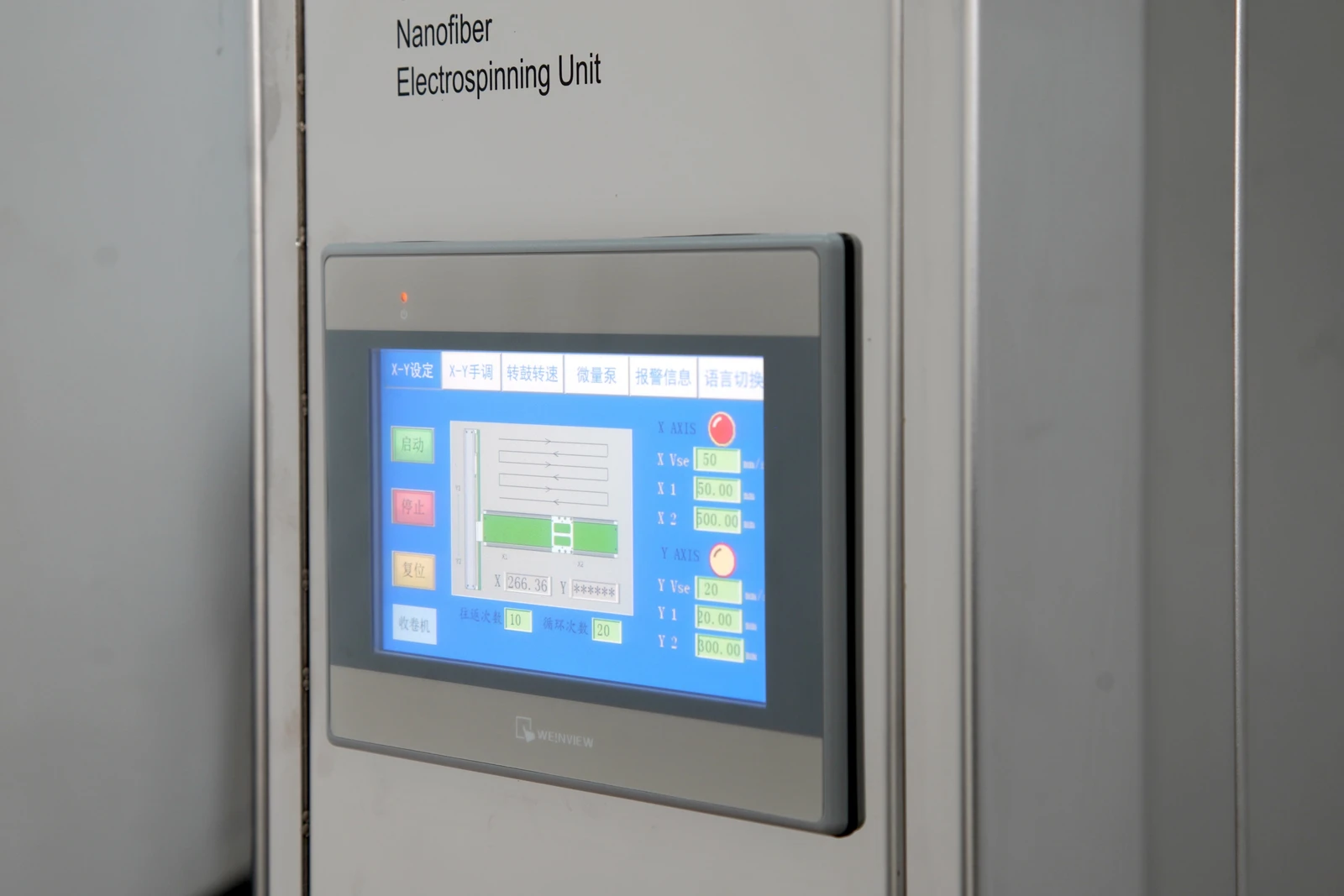

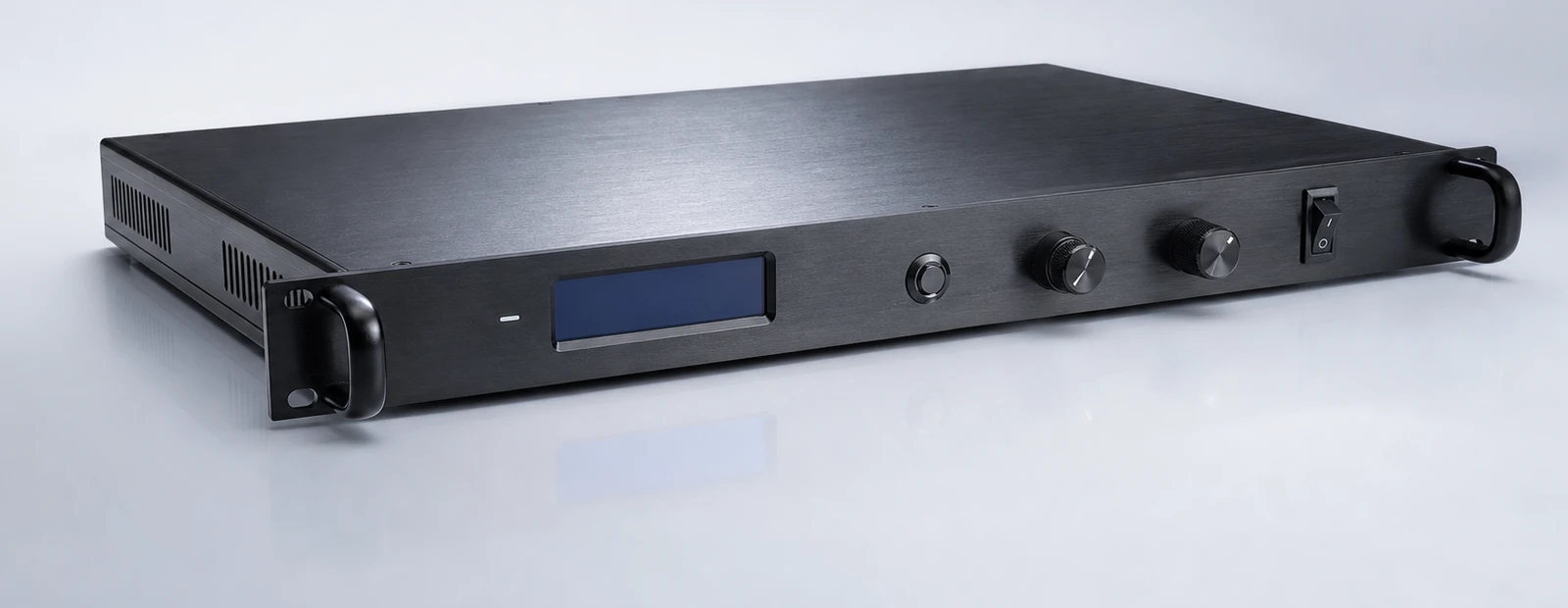

Control y ambiente Fuentes de alta tensión bipolares↓ Control digital integrado↓ Bomba de jeringa con servomotor↓ Bomba independiente de gran capacidad↓ Control de humedad↓ Calefacción de cámara sin polvo↓ Calefacción de colectores rotativos↓ Fuentes de alta tensión bipolares Configuración de ±30 kV, con opciones hasta 50 kV. Una fuente negativa puede combinarse con varias positivas. La supervisión en tiempo real estabiliza la salida. Protección contra sobretensión, sobrecorriente, arcos y cortocircuitos, aislamiento industrial y control por pantalla/botones. Control digital integrado Ajuste tensión, caudal, movimiento y ambiente desde una interfaz, incluso durante el proceso. Control por pantalla y botones. Guarde y recupere recetas, registre ensayos y almacene o exporte datos. Las funciones dependen de la configuración. Bomba de jeringa con servomotor Programación independiente de canales y ampliación bajo pedido. Servomotor para alimentación continua, con gran empuje para líquidos viscosos. Aislamiento de alta tensión para electrohilado. Bomba independiente de gran capacidad Unidad opcional para pruebas piloto y alimentación prolongada. Canales coordinados para mayor caudal total. Conexión por tubos a la plataforma, conjuntos multicabezal y colectores continuos. Control de humedad Rango: 20–70% RH. La deshumidificación estándar alcanza aproximadamente 30% RH a temperatura ambiente; la mejorada, aproximadamente 20% RH. Humidificación sin niebla para reducir variaciones locales. Pueden instalarse ambas unidades, pero solo funciona una a la vez. Calefacción de cámara sin polvo Ajuste continuo desde temperatura ambiente hasta aproximadamente 45°C. Una fuente externa conserva la distribución del campo eléctrico y calienta uniformemente el área de trabajo. El control multizona puede ampliarse a cabezales y colectores. Calefacción de colectores rotativos Calefacción opcional e independiente de mandriles y tambores. Máximo del mandril: aproximadamente 60°C. Tambor: aproximadamente 140°C. Para disolventes poco volátiles y recogida asistida térmicamente. 03
Cabezales y movimiento Elija diseños paralelos, coaxiales, triaxiales, mar-isla o multiaguja. Opciones: cinco pares coaxiales, cinco juegos triaxiales, disposición en V de 8–12 agujas, escritura de campo cercano con solución, electroescritura de fundidos hasta 150°C y cabezales ultrasónicos.

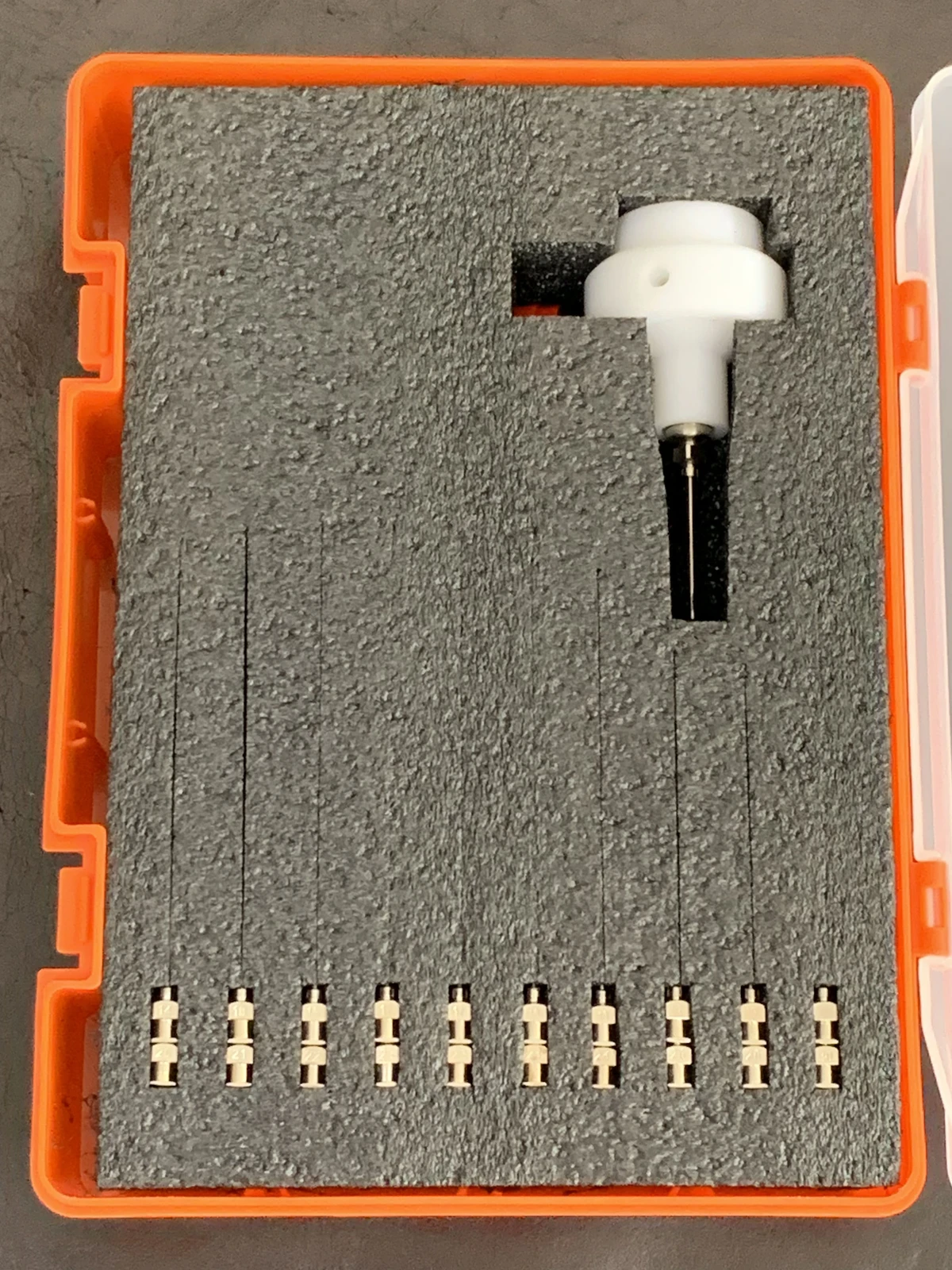

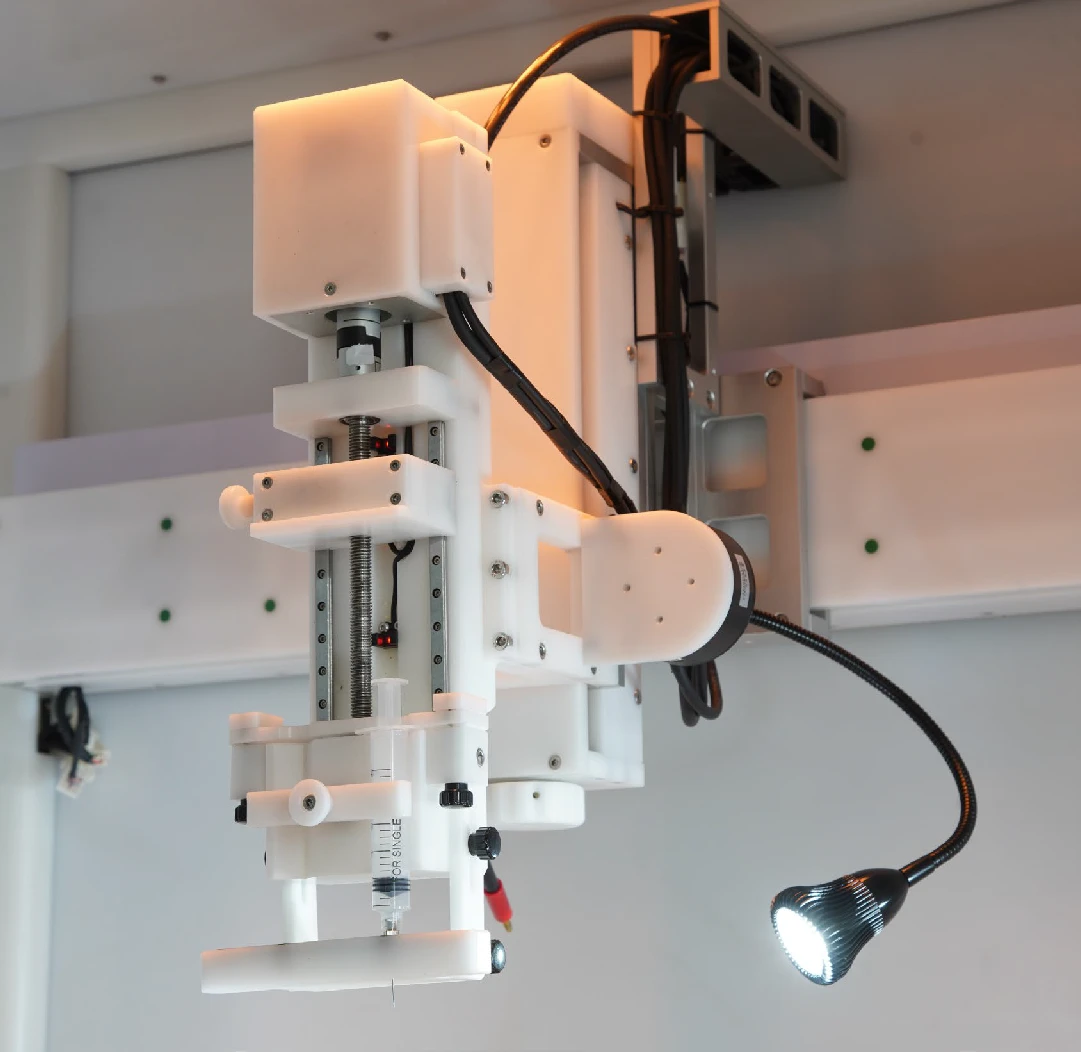

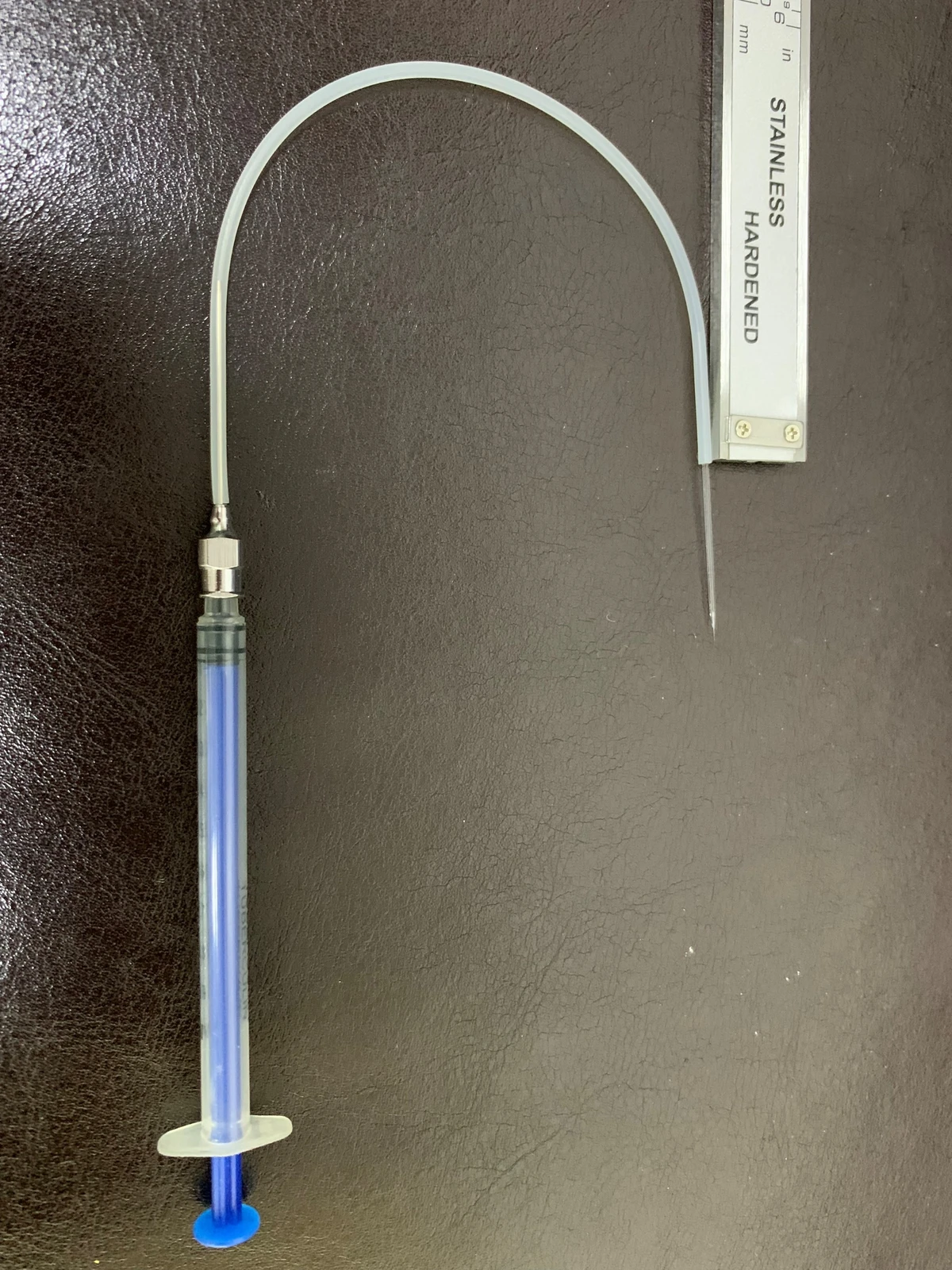

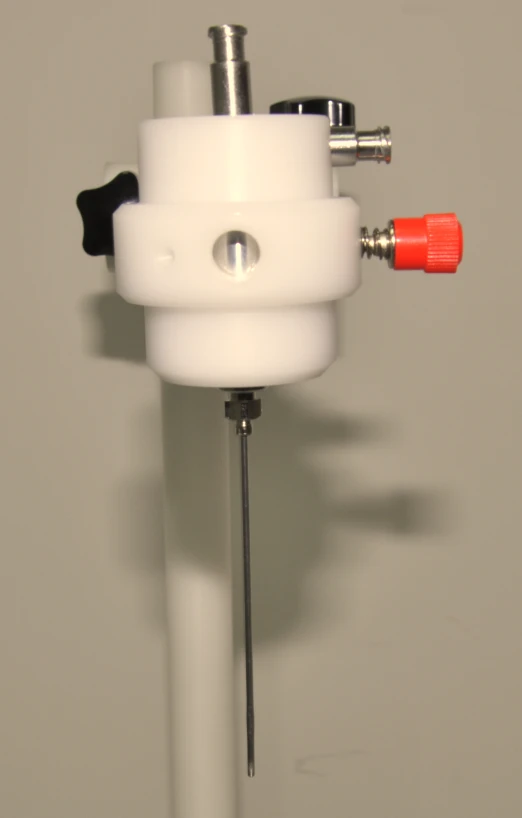

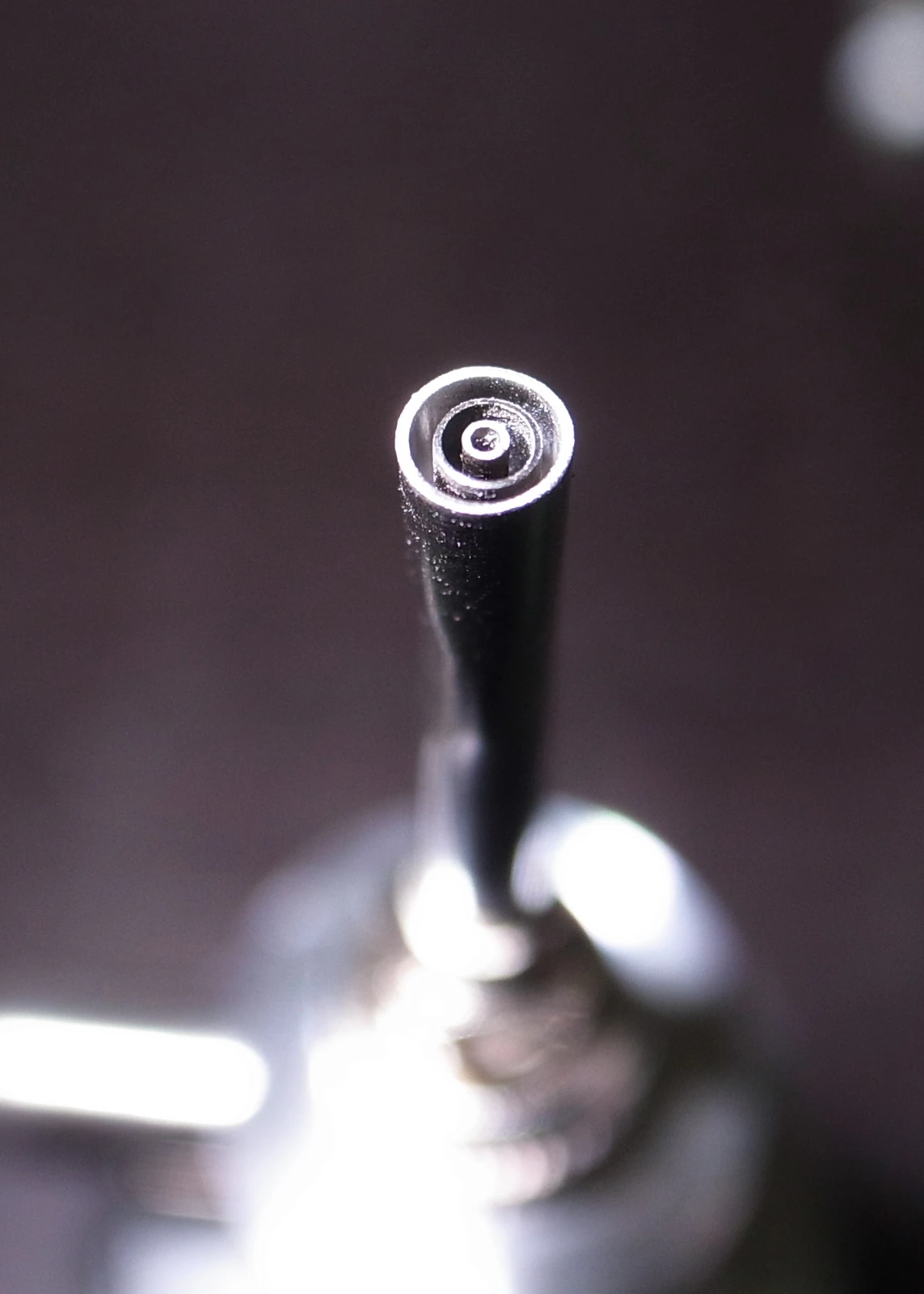

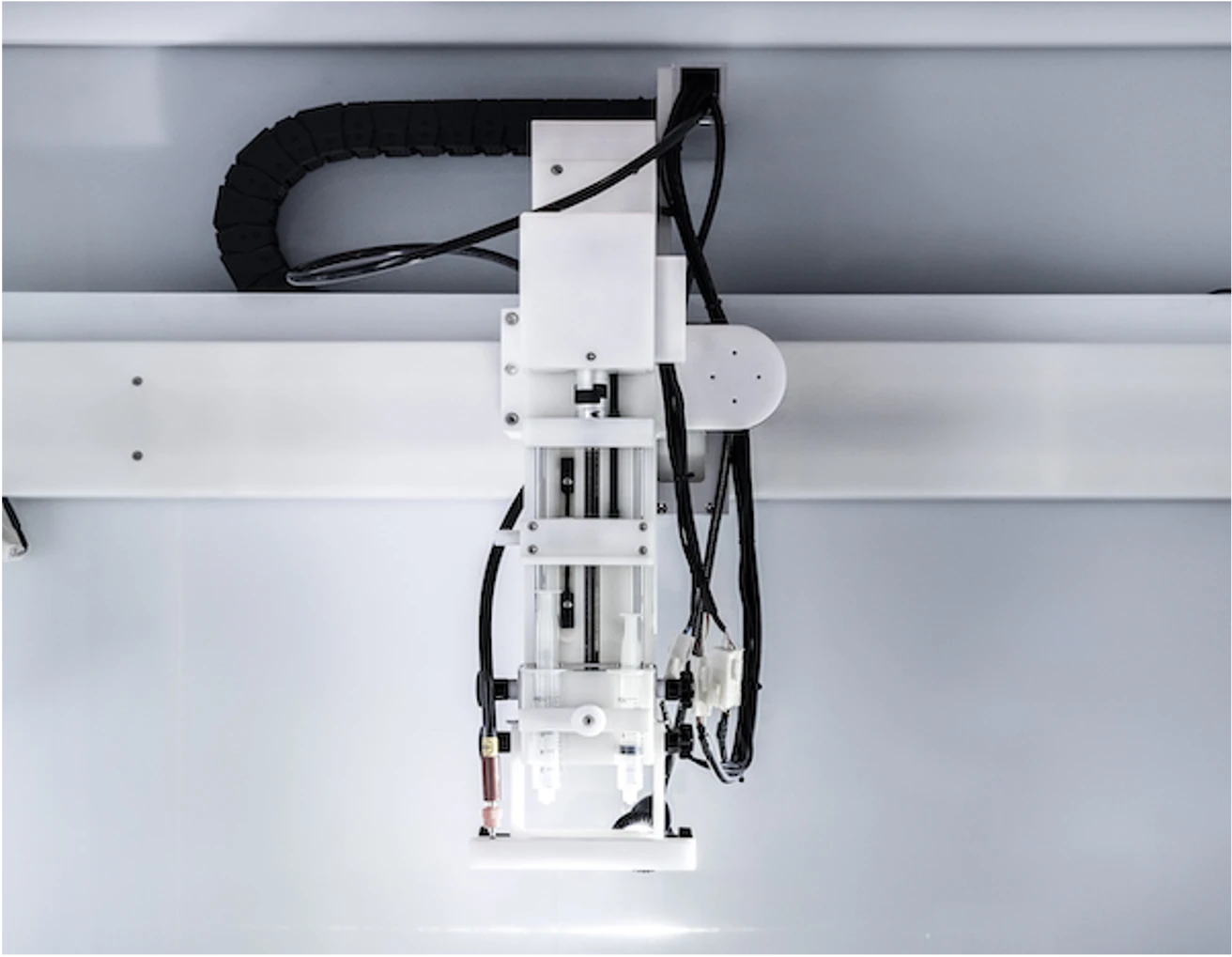

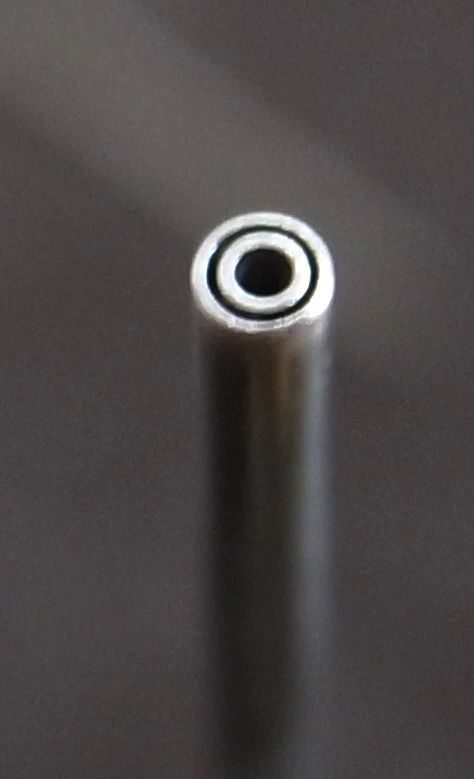

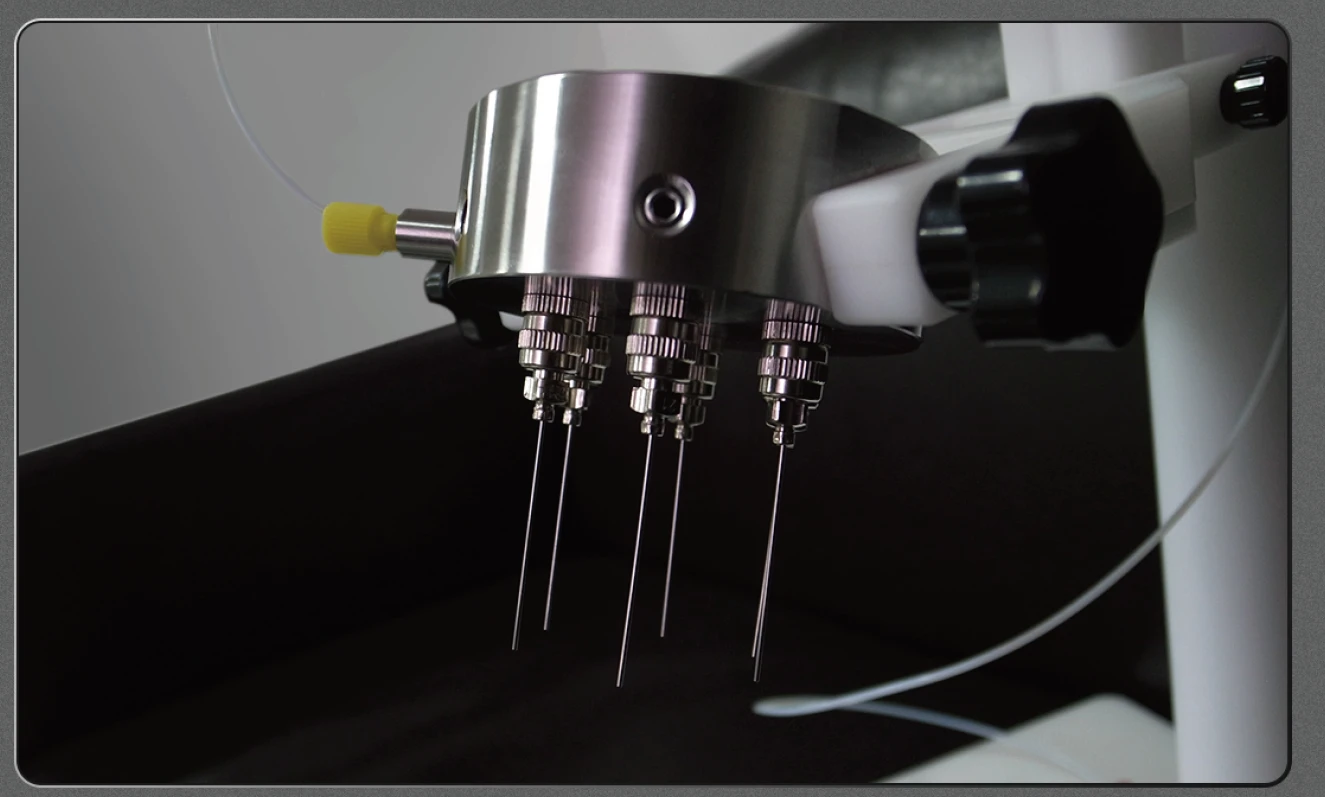

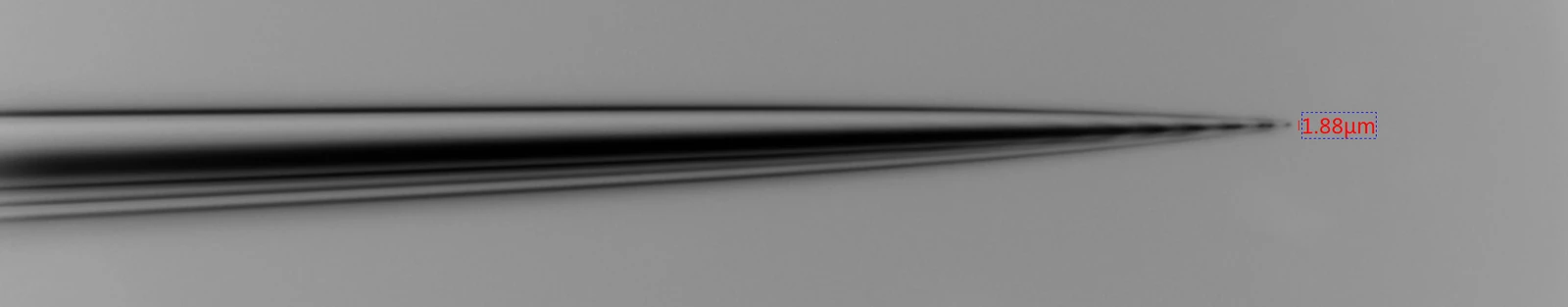

Cabezal doble paralelo de bajo volumen↓ Microcabezal de vidrio↓ Cabezal coaxial↓ Cabezales coaxiales anulares y matriciales↓ Cabezal triaxial↓ Combinaciones de agujas coaxiales y triaxiales↓ Cabezal multiaguja en V↓ Cabezal de hilado conjugado↓ Cabezal multicanal mar-isla↓ Cabezal lado a lado↓ Cabezales lineales, anulares y matriciales↓ Limpieza automática de agujas↓ Sistema de movimiento del cabezal↓ Cabezal doble paralelo de bajo volumen Ensayos desde aproximadamente 0,5 mL de muestra. Flujo por servomotor y conexión directa jeringa-aguja reducen volumen muerto y consumo. Para muestras valiosas e investigación multicomponente. Microcabezal de vidrio Diámetros de punta: 1–45 μm. Para fibras finas, escritura directa de campo cercano y deposición de patrones. Adecuado para líquidos de baja viscosidad y volúmenes pequeños. Ver este módulo↗ Cabezal coaxial Agujas concéntricas interiores y exteriores para fibras núcleo-cubierta. Sustituya cada aguja por separado y combine tamaños. Admite asistencia de aire y menor tensión de inicio. Ver este módulo↗ Cabezales coaxiales anulares y matriciales Salidas coaxiales paralelas para mayor producción de fibras núcleo-cubierta. Disposición anular o matricial, con separación que reduce interferencias entre chorros. Para pruebas piloto y procesamiento continuo de fibras compuestas. Ver este módulo↗ Cabezal triaxial Tres canales independientes con geometría concéntrica. Agujas modulares para combinar tamaños. Para estructuras núcleo-cubierta anidadas, fibras funcionales multicapa e investigación de liberación de fármacos. Ver este módulo↗ Combinaciones de agujas coaxiales y triaxiales Ejemplos de combinaciones disponibles. La selección y los juegos suministrados dependen de la configuración.
Coaxial Aguja interior Aguja exterior 20G 14G 14G 10G 21G 15G 15G 11G 22G 16G 16G 12G 23G 17G 17G 13G 24G 18G 18G 14G 26G 19G 19G 15G
Triaxial Aguja interior Aguja intermedia Aguja exterior 26G 20G 16G 27G 21G 16G 27G 20G 16G 25G 20G 16G 27G 18G 14G 22G 18G 14G 26G 18G 14G 21G 16G 13G 25G 16G 13G 20G 14G 11G

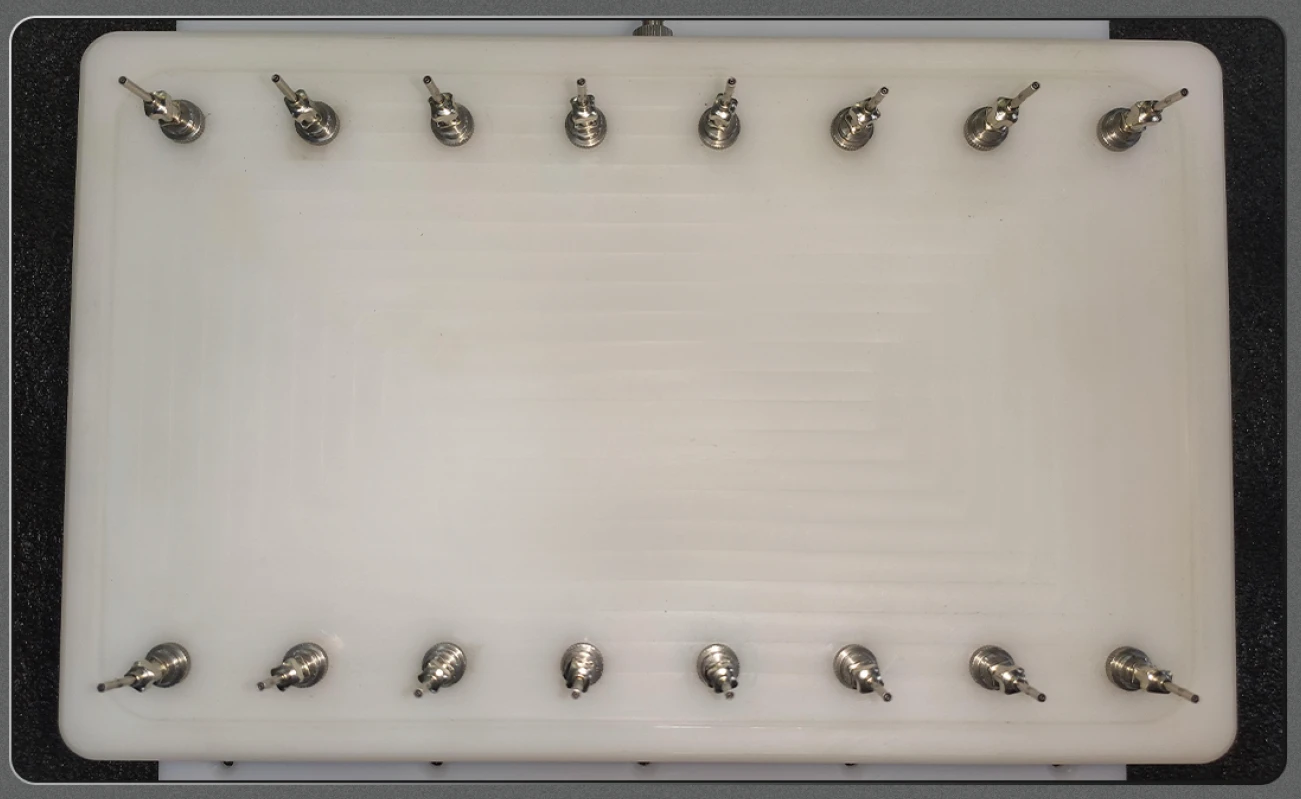

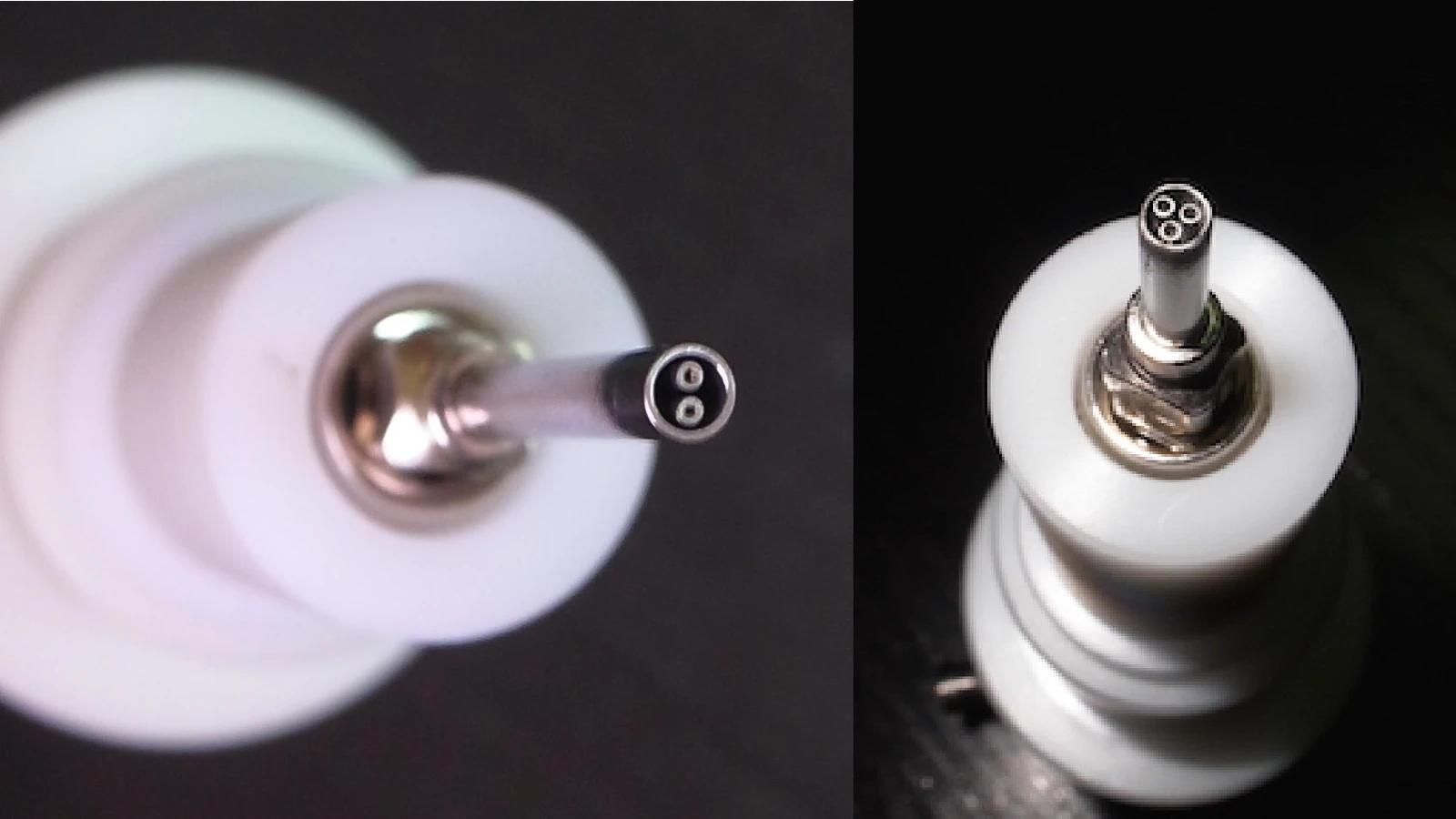

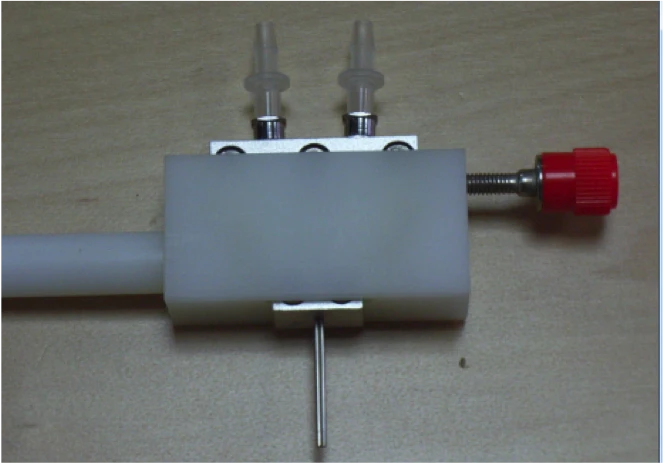

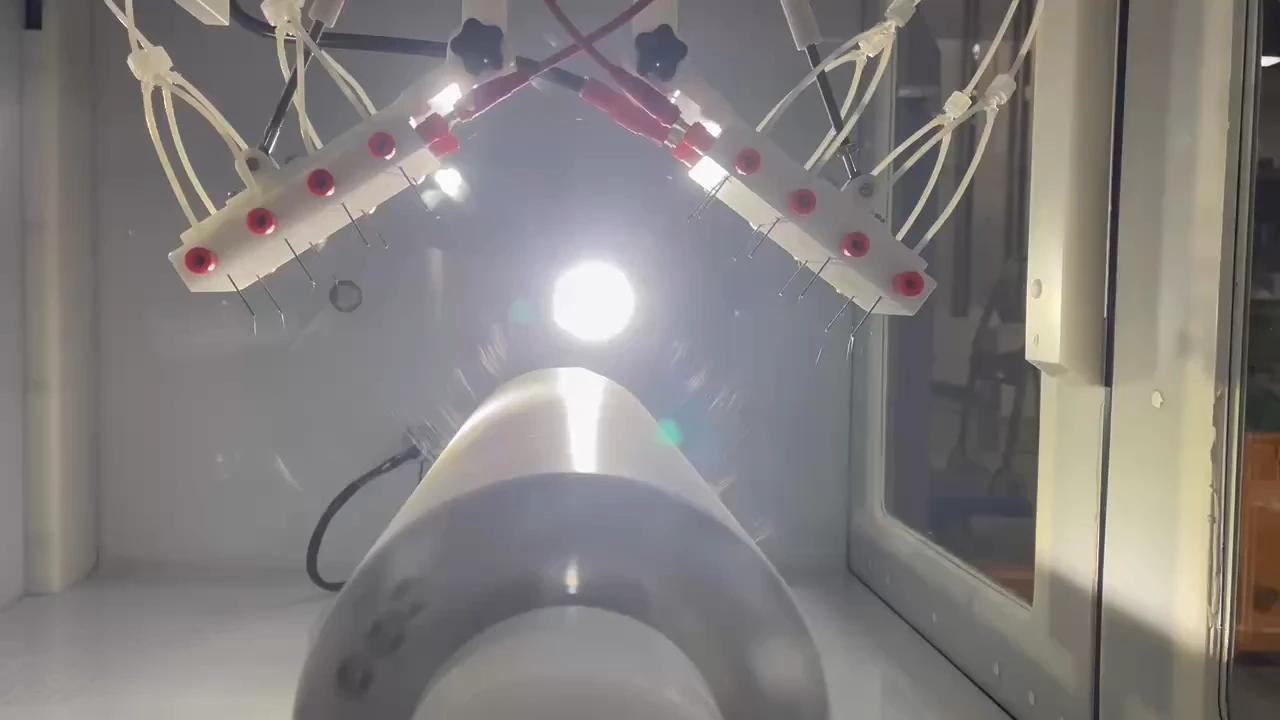

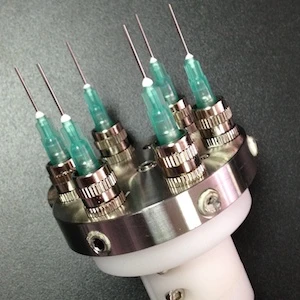

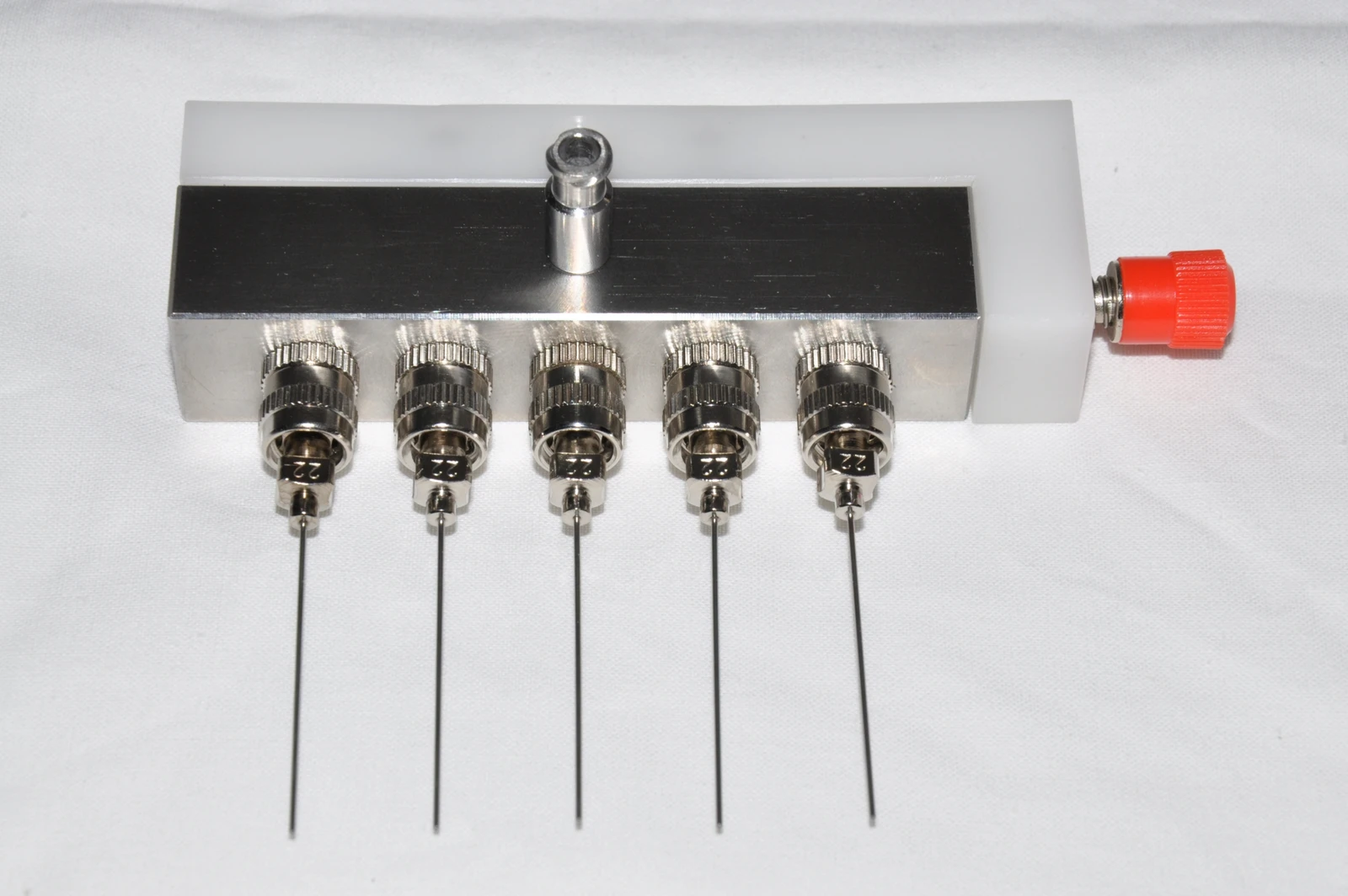

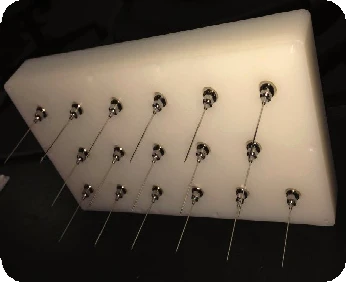

Cabezal multiaguja en V Funcionamiento simultáneo de 2N agujas en V ajustable. Regule ángulo y separación para obtener membranas uniformes. Alta tensión positiva independiente por lado para hilado conjugado y electrohilado/electropulverización combinados. Ver este módulo↗ Cabezal de hilado conjugado Altas tensiones positiva y negativa coordinadas para hilar dos materiales simultáneamente. Menor acumulación de carga e interferencia entre chorros favorecen uniformidad y estabilidad. Cabezal multicanal mar-isla Configuraciones de dos y tres canales con alimentación independiente. Para secciones multicomponente mar-isla, tipo cable y otras estructuras. Configuraciones capaces de procesar tres o más materiales simultáneamente. Ver este módulo↗ Cabezal lado a lado Control de caudal independiente para dos materiales. Selección de tamaños de aguja y combinaciones de materiales. Para fibras Janus bicomponente, autoonduladas y estructuras relacionadas. Ver este módulo↗ Cabezales lineales, anulares y matriciales Diseños de una entrada/N salidas o N entradas/N salidas. Defina cantidad, disposición y separación de agujas para hilado paralelo y deposición uniforme. Para laboratorio, pruebas piloto y producción continua. Ver este módulo↗ Limpieza automática de agujas Limpie las agujas durante el electrohilado sin interrumpir el proceso. Frecuencia programable y movimiento alternativo de agujas. Especialmente útil con disolventes muy volátiles. Sistema de movimiento del cabezal Recorrido X: aproximadamente 600 mm; velocidad: 1–40 mm/s. Configure aceleración y desaceleración y recupere ajustes en la pantalla. Recorrido Z: aproximadamente 200 mm. Eje Y opcional para movimiento de tres ejes. 04
Recogida de fibras Seleccione el colector según la estructura: membranas planas o tubulares, capas porosas alineadas, bandas estrechas, hilo, rollos continuos o mantas tridimensionales gruesas.

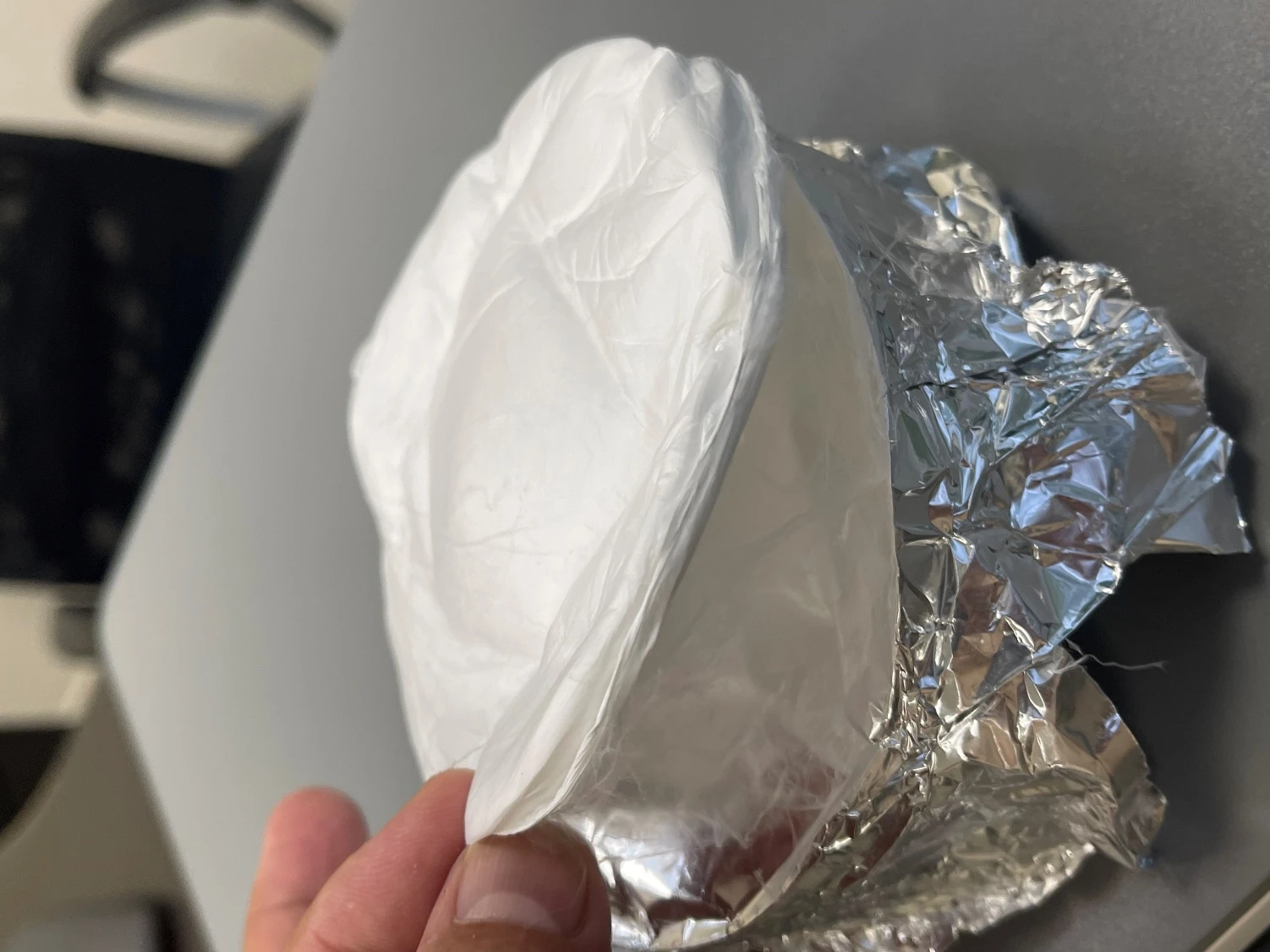

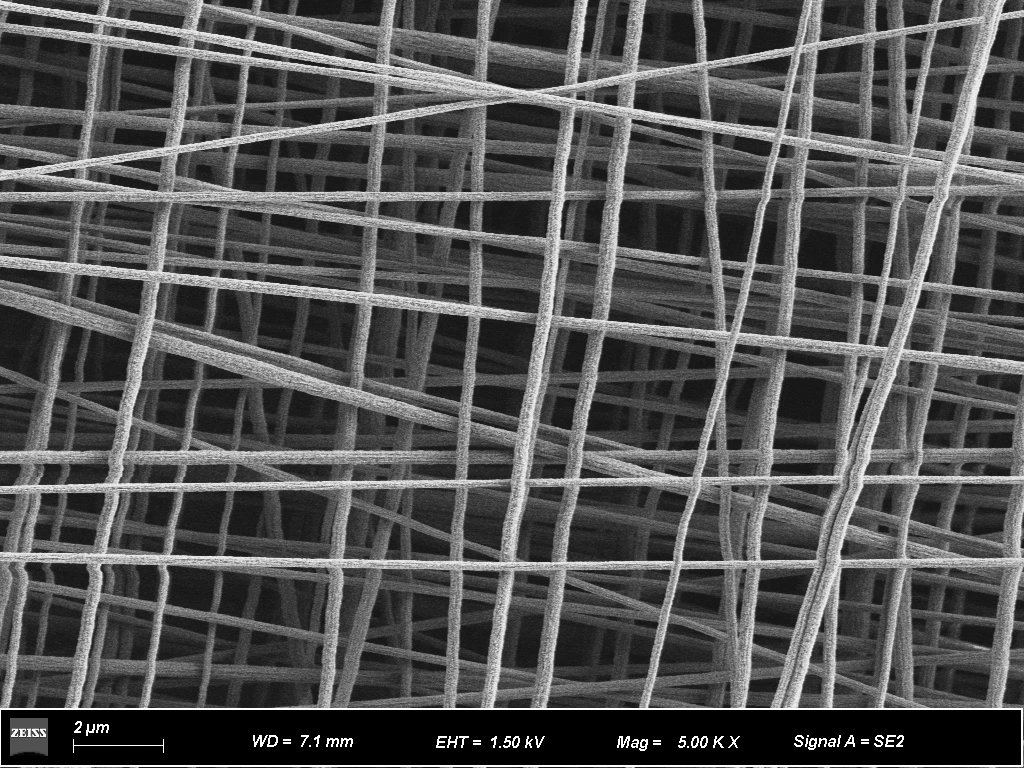

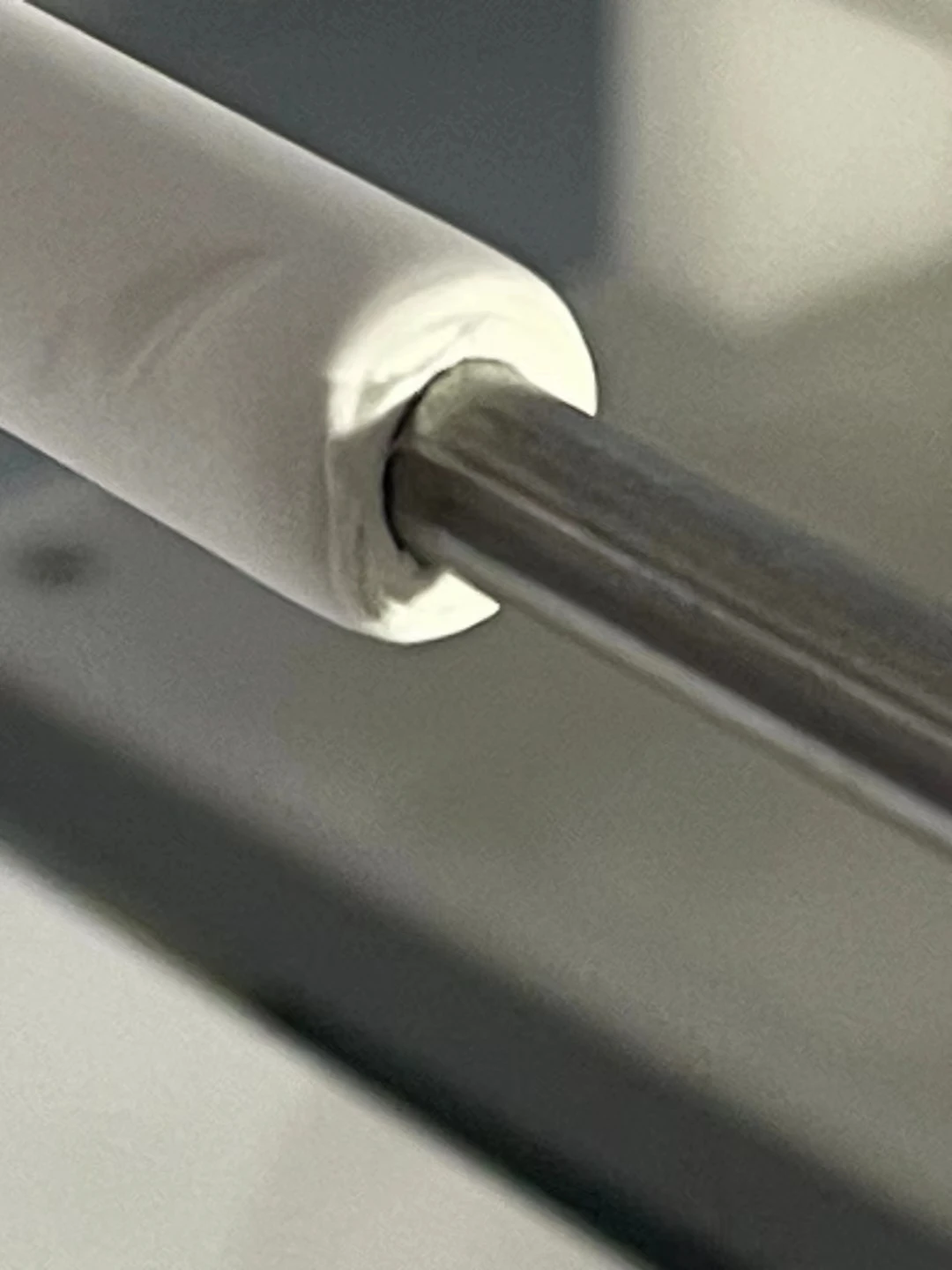

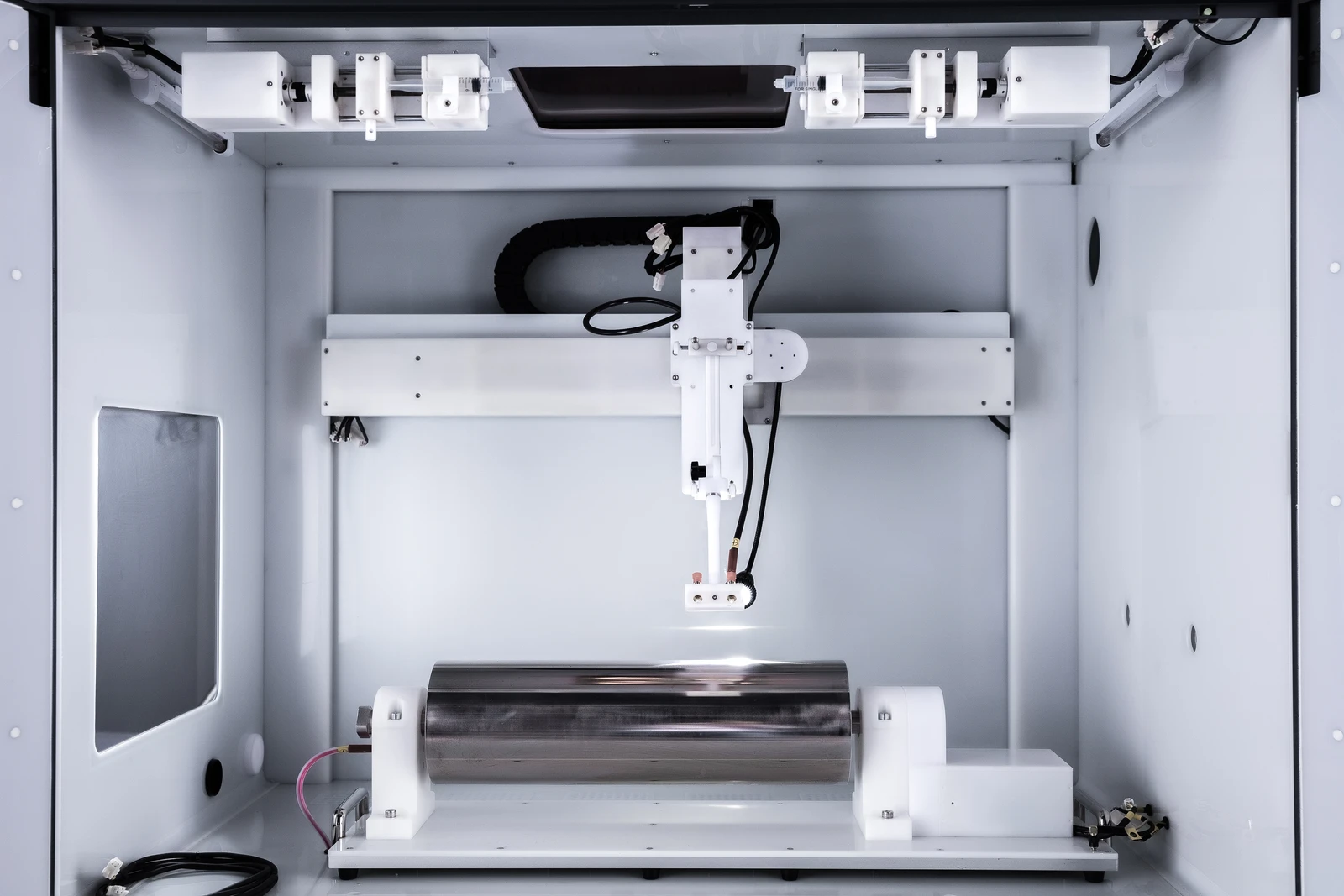

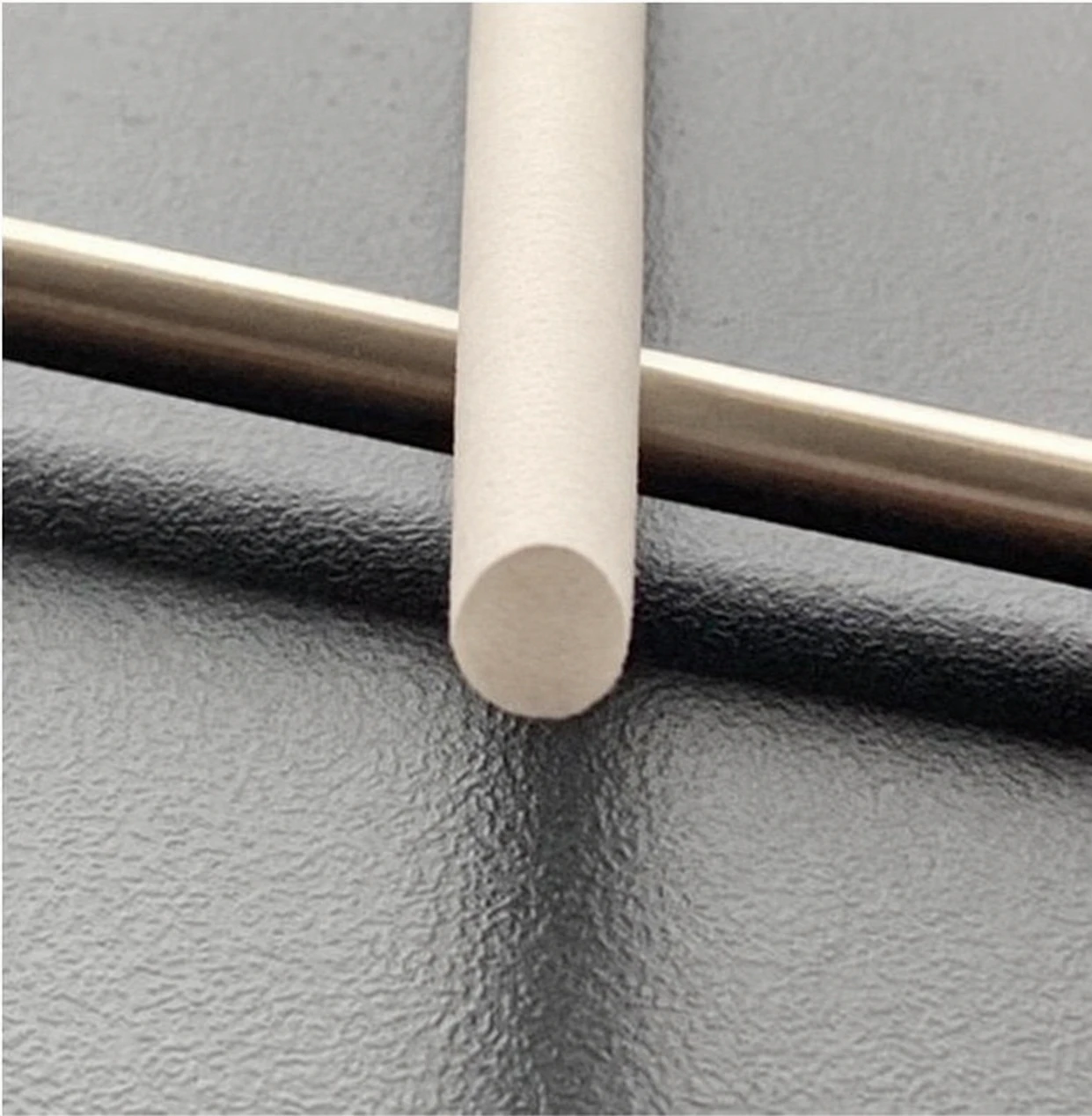

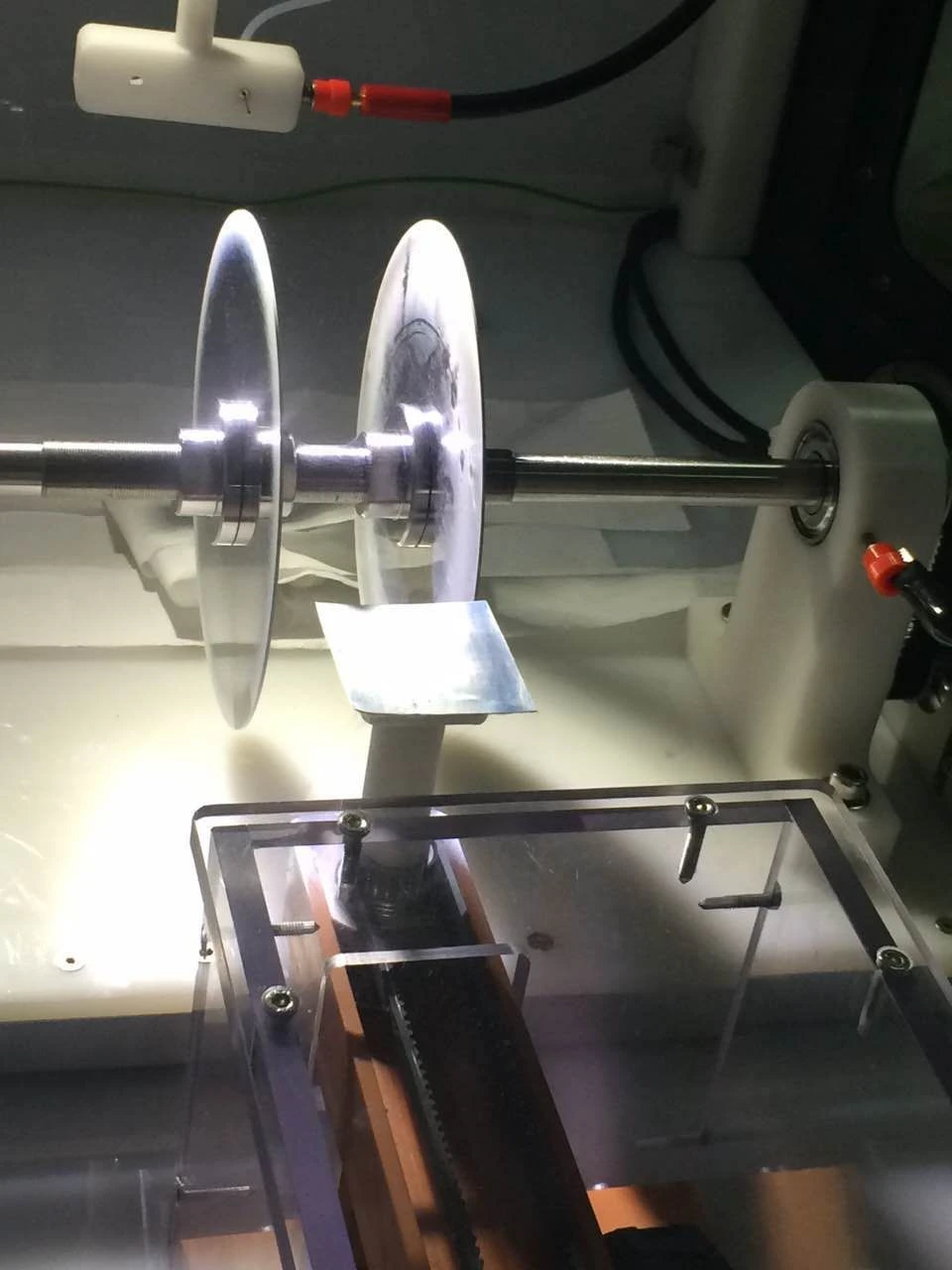

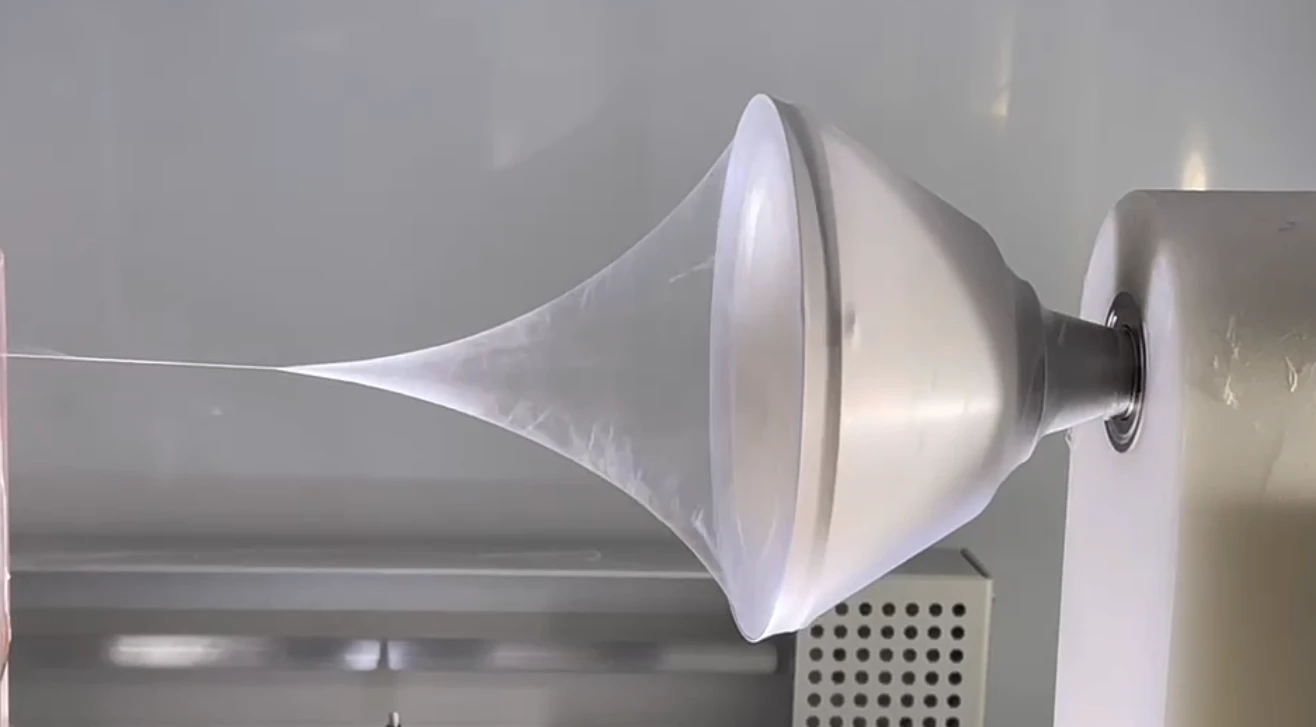

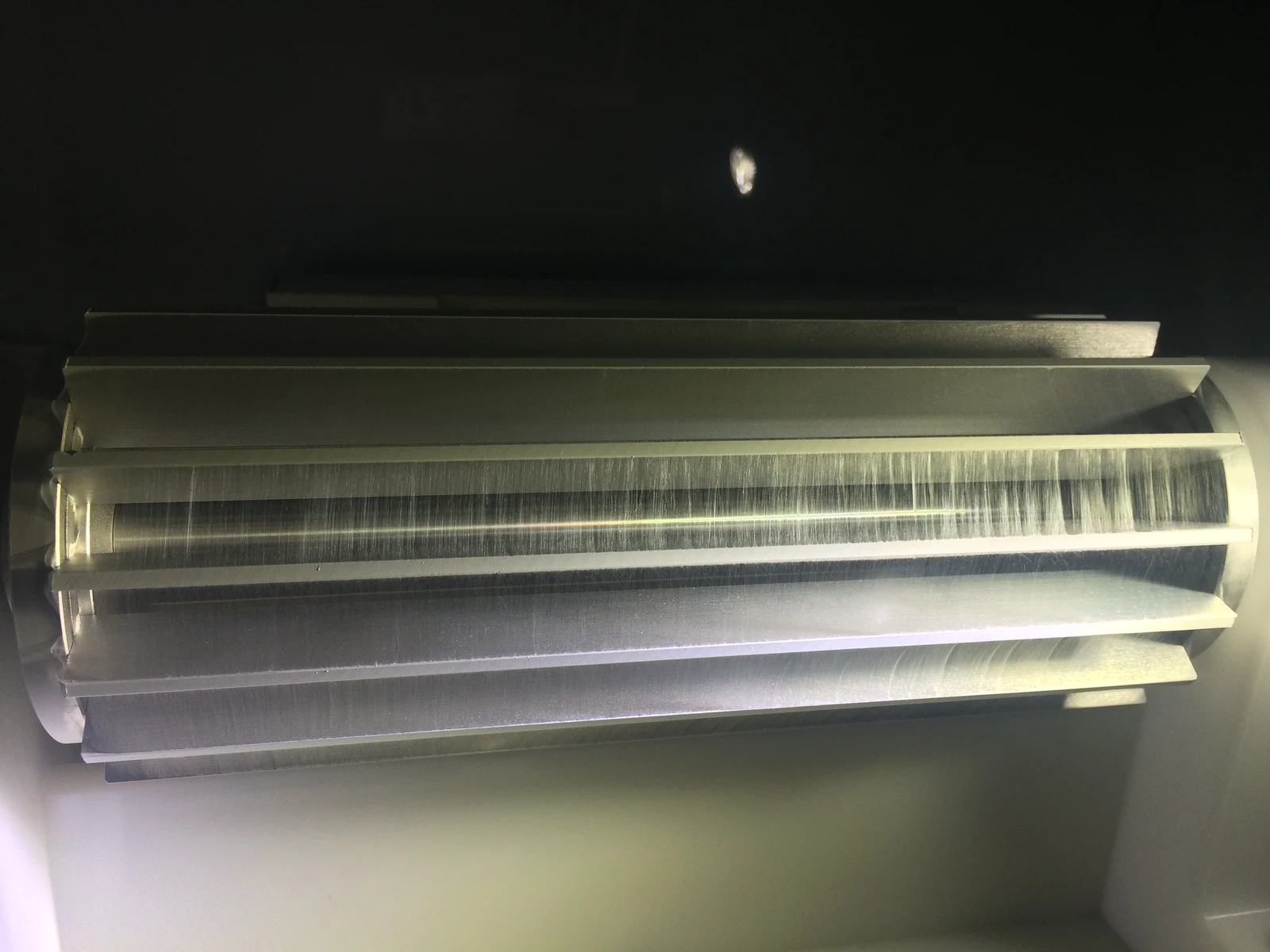

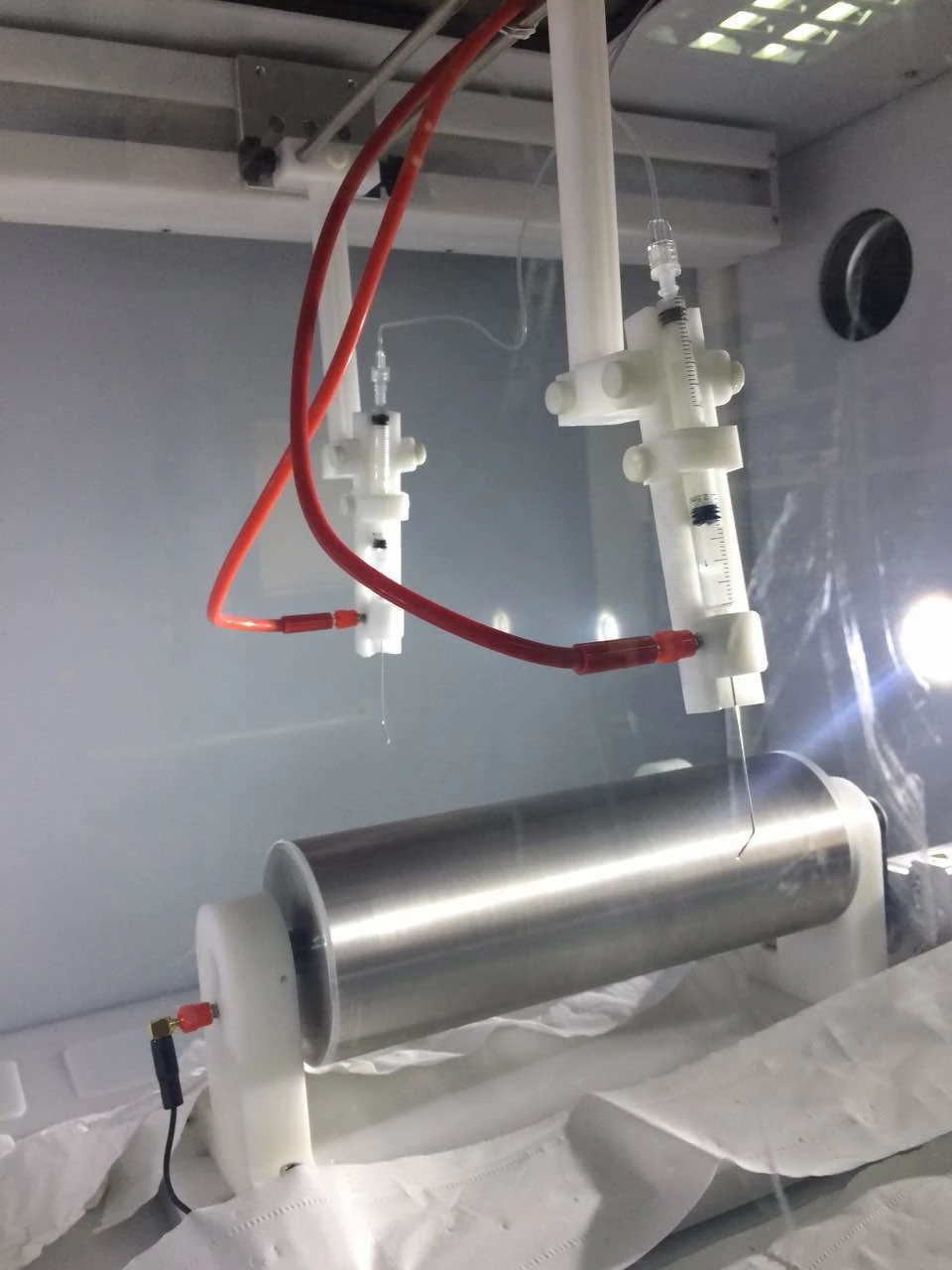

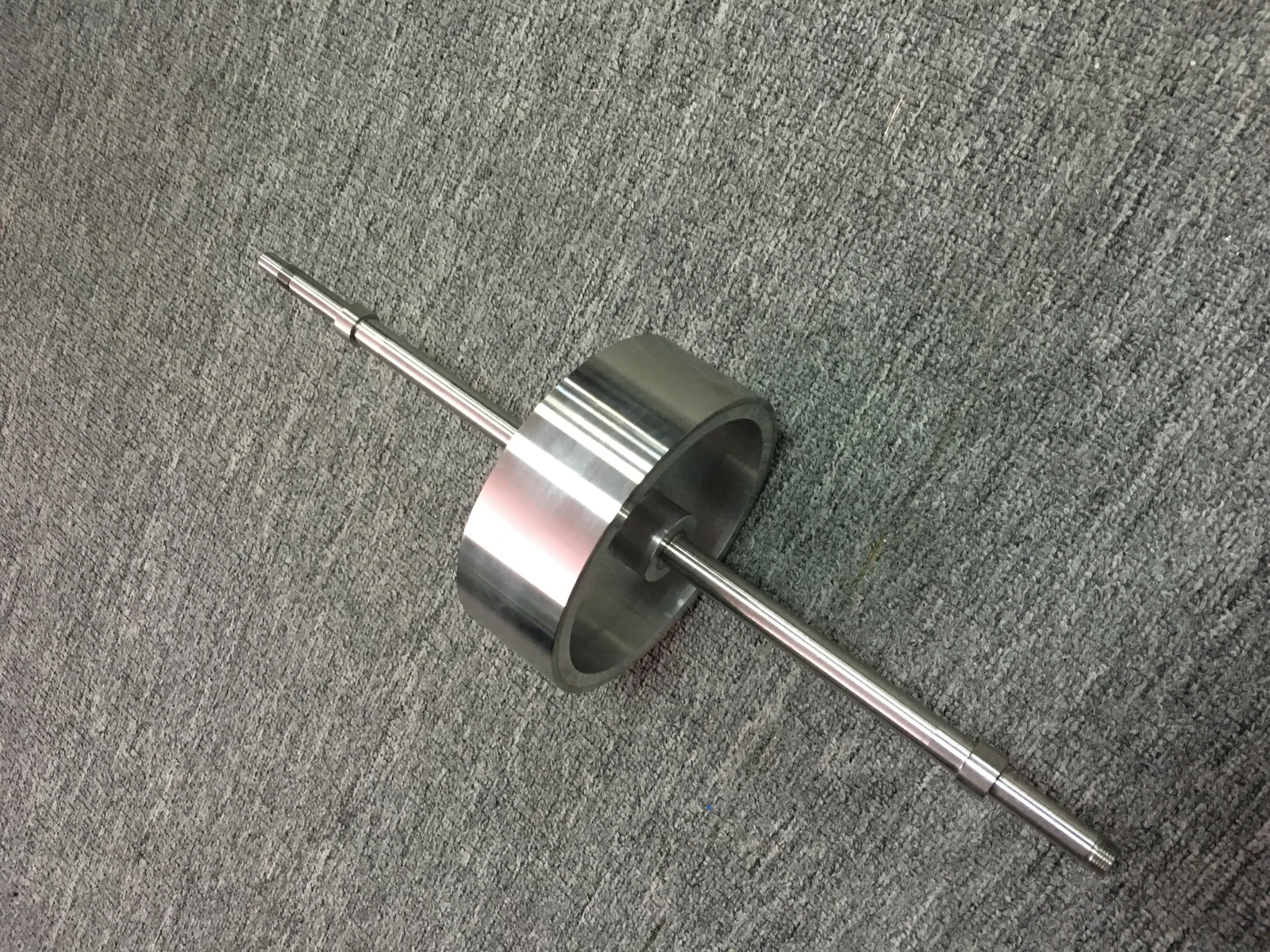

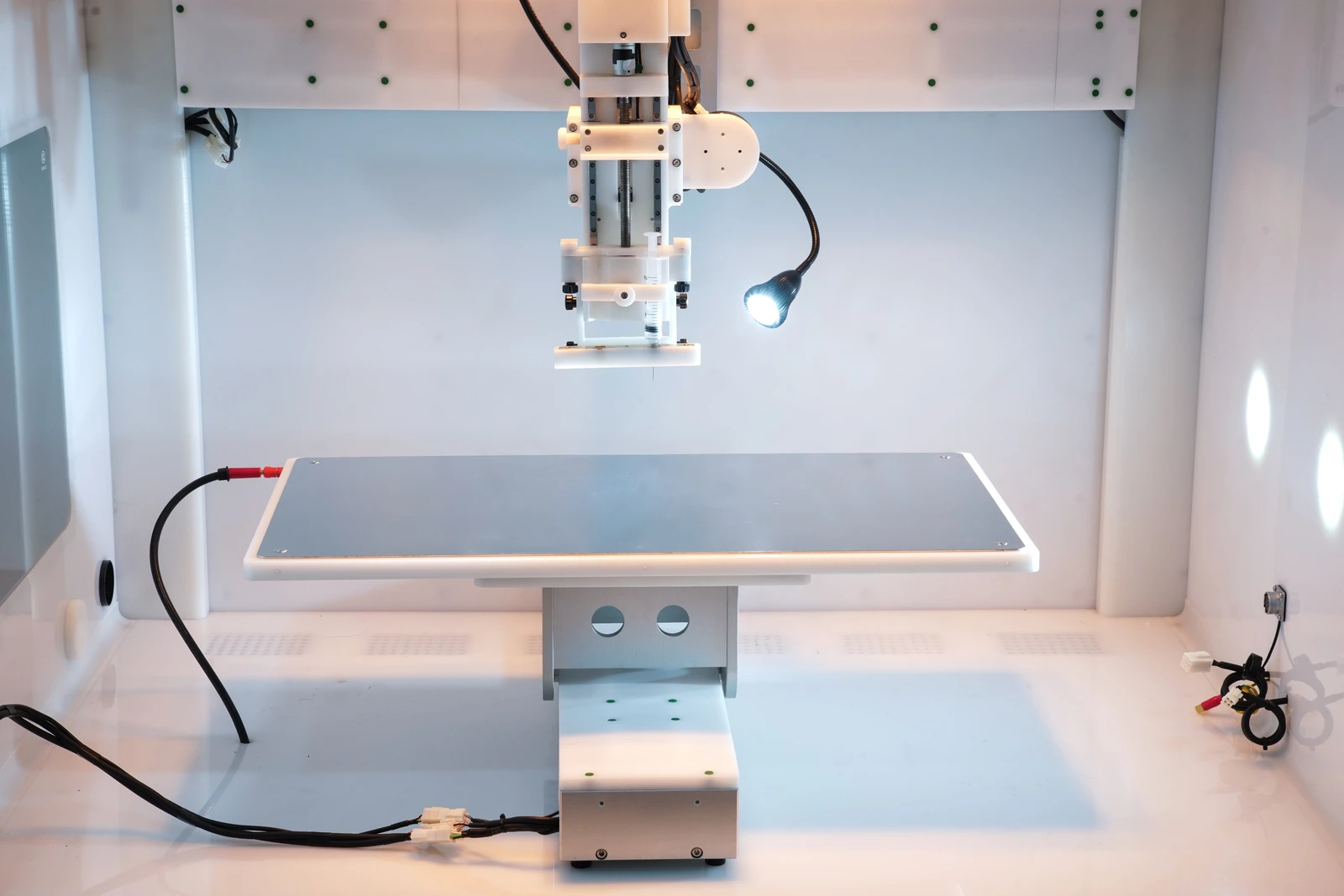

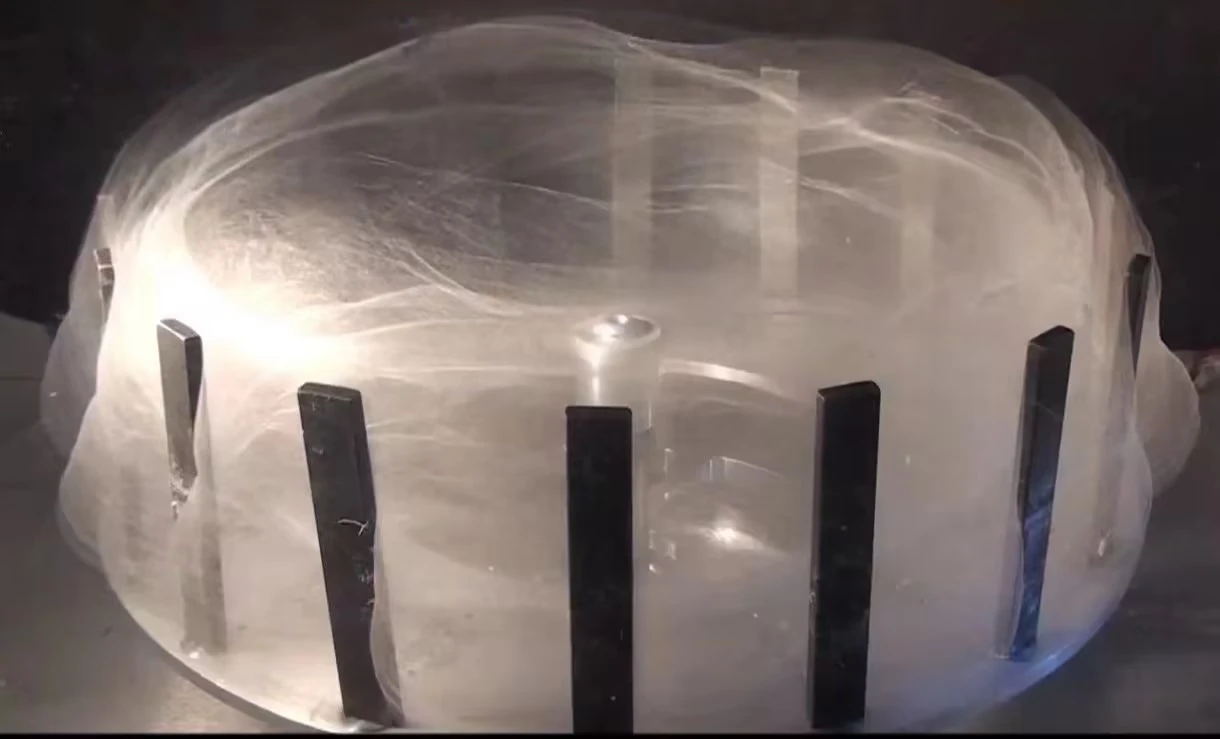

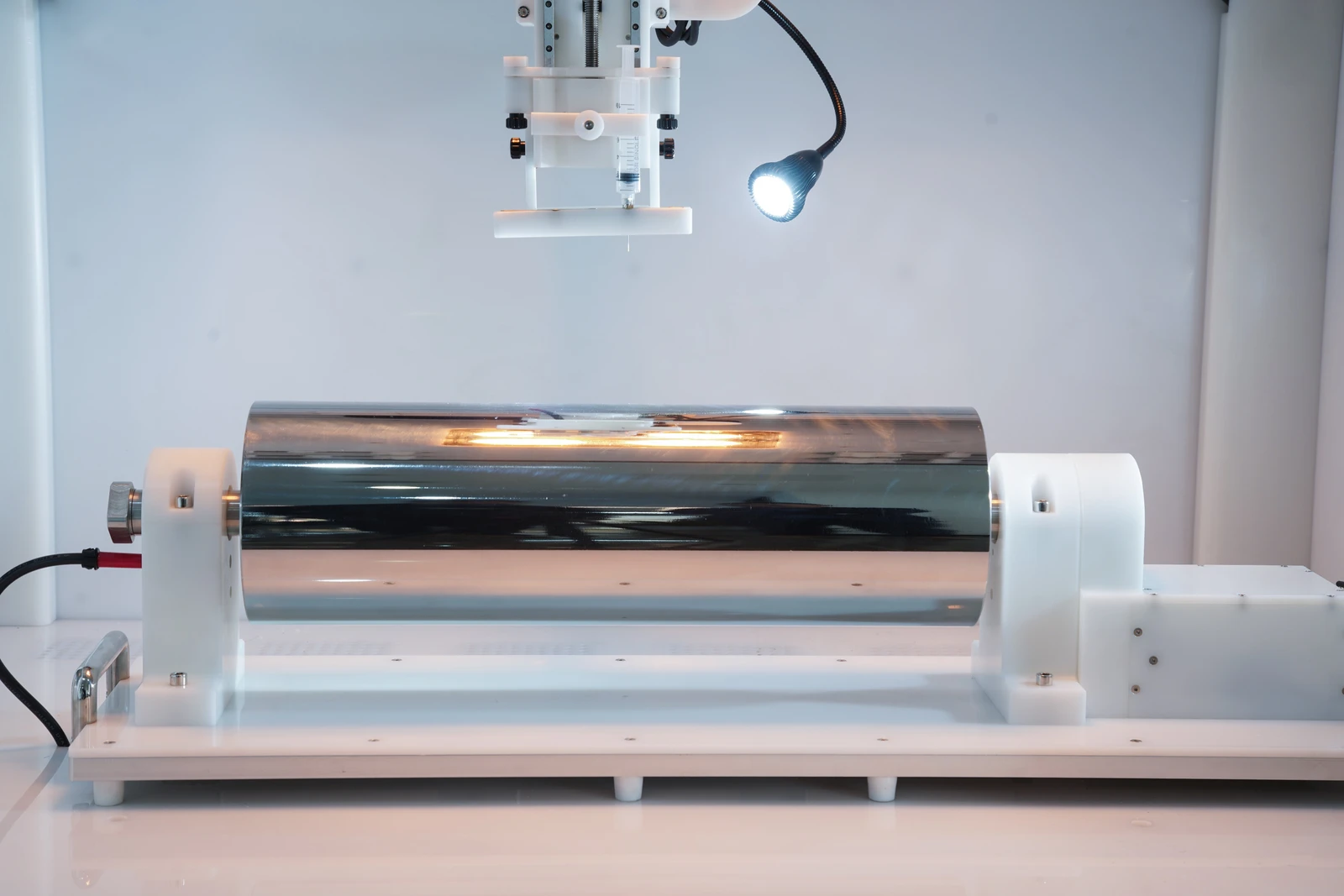

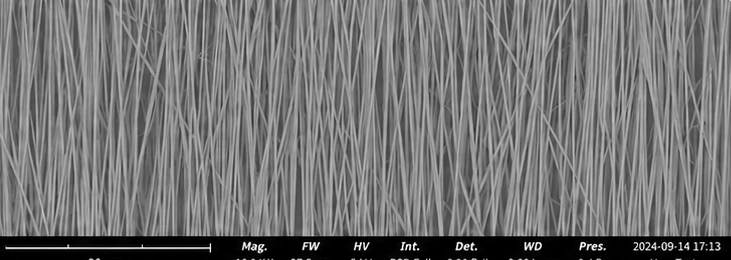

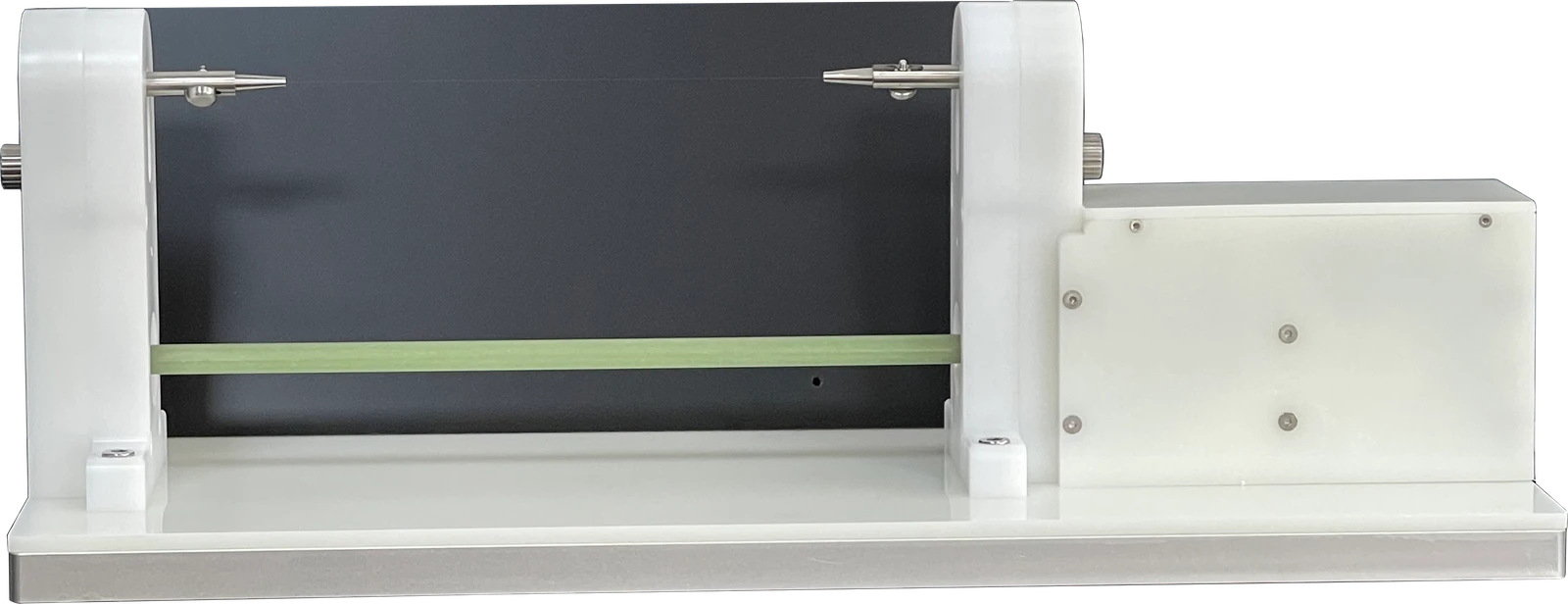

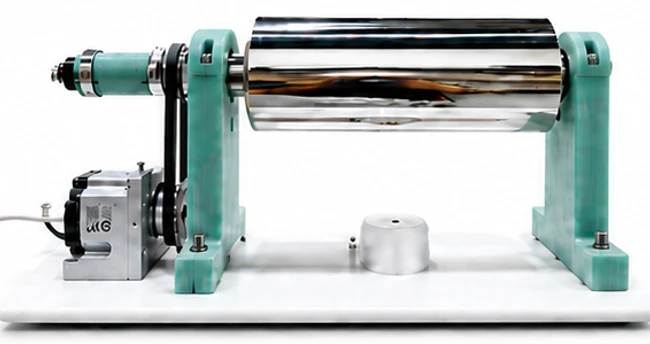

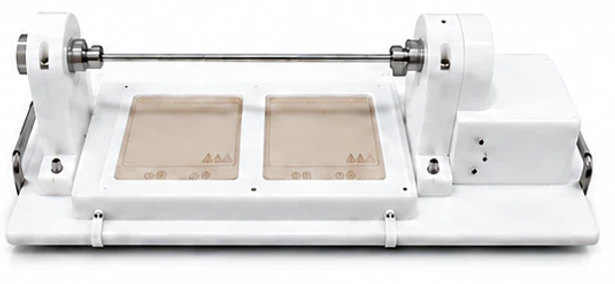

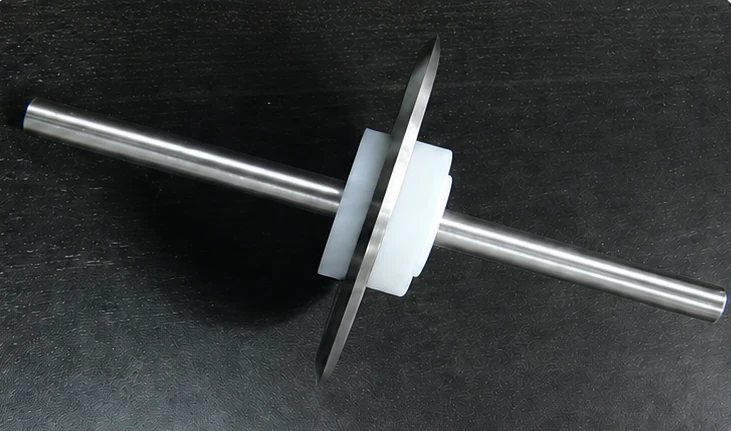

Colectores de tambor rotativo↓ Colector de disco rotativo↓ Colector rotativo de alta alineación↓ Colector de mandril↓ Colector de jaula con electrodos paralelos↓ Plataforma de movimiento X–Y coordinado↓ Colectores de tambor rotativo Tambor 1: Ø159 × 500 mm, 1–600 rpm, ±1 rpm. Tambor 2: Ø100 × 300 mm, 1–5000 rpm, ±1 rpm. Para deposición aleatoria o alineada. Dimensiones personalizadas disponibles. Colector de disco rotativo Diámetro: aproximadamente 180 mm. Velocidad: aproximadamente 1–5000 rpm. Recoge bandas estrechas muy alineadas en el borde, con anchura ajustable. Colector rotativo de alta alineación Aproximadamente 1–5000 rpm para mantas finas y haces muy alineados. Dimensiones adaptables al tamaño de la muestra. Colector de mandril Diámetros de mandril: Ø1–30 mm; paredes de membrana de hasta varios milímetros. Diámetro de fibra: 100 nm–3 μm. Longitudes y tamaños intercambiables para investigación de injertos vasculares, conductos y andamios tubulares. Colector de jaula con electrodos paralelos Rotación lenta: aproximadamente 1–150 rpm. Cantidad, separación y dimensiones de electrodos configurables. Para capas porosas alineadas y mantas gruesas que permanecen planas al desenrollar. Plataforma de movimiento X–Y coordinado Superficie hasta 300 × 300 mm; carga 20 kg. Repetibilidad <50 μm; velocidad 0–40 mm/s. Importación CAD y programas para trayectorias bidimensionales y deposición en sustratos no planos. Ver este módulo↗ 05
Ampliación de procesos Añada módulos específicos para distintos materiales y métodos de recogida. Otras configuraciones incluyen campo magnético, plataformas refrigeradas, cámaras calefactadas e integración de procesos a medida.

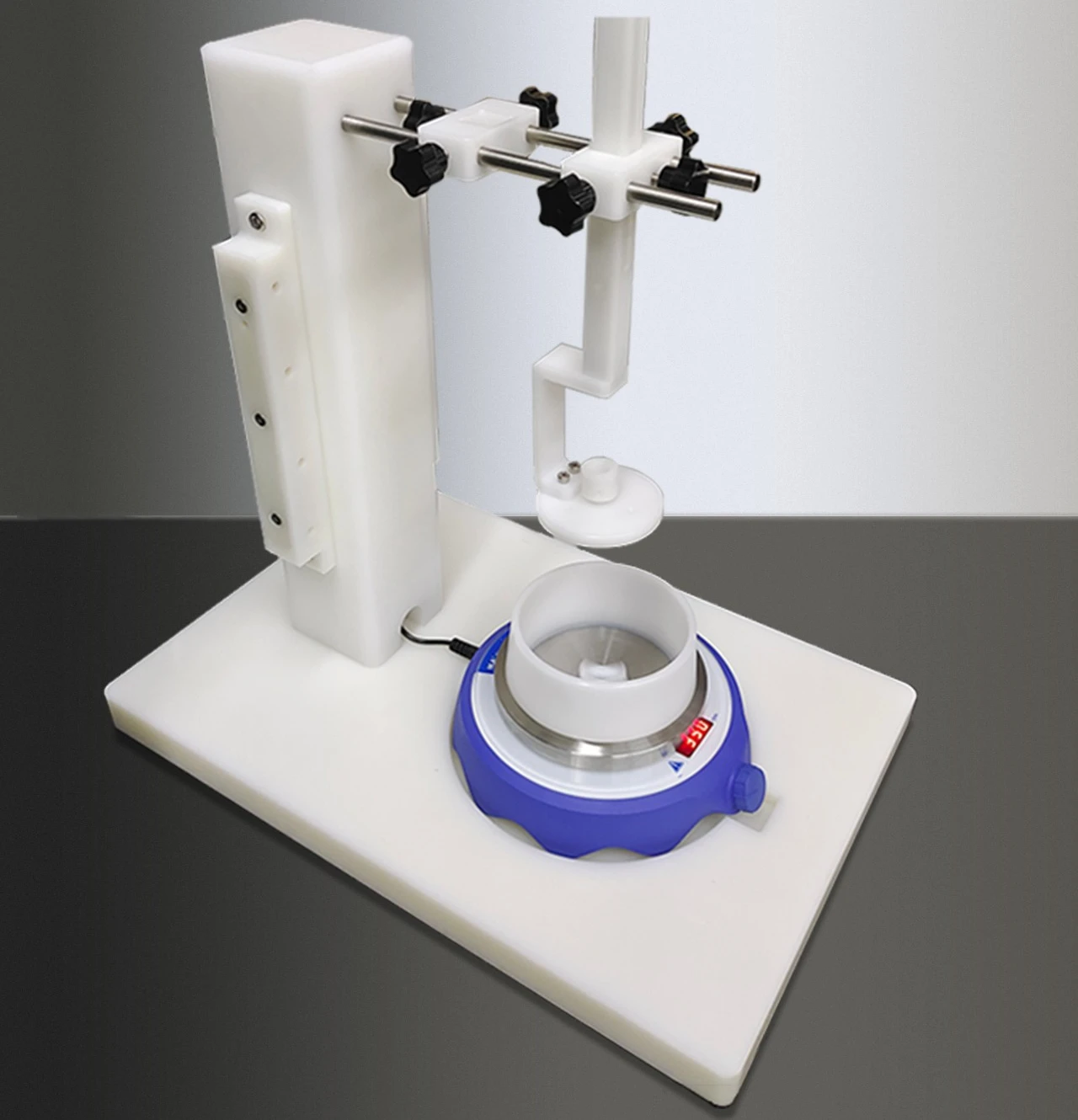

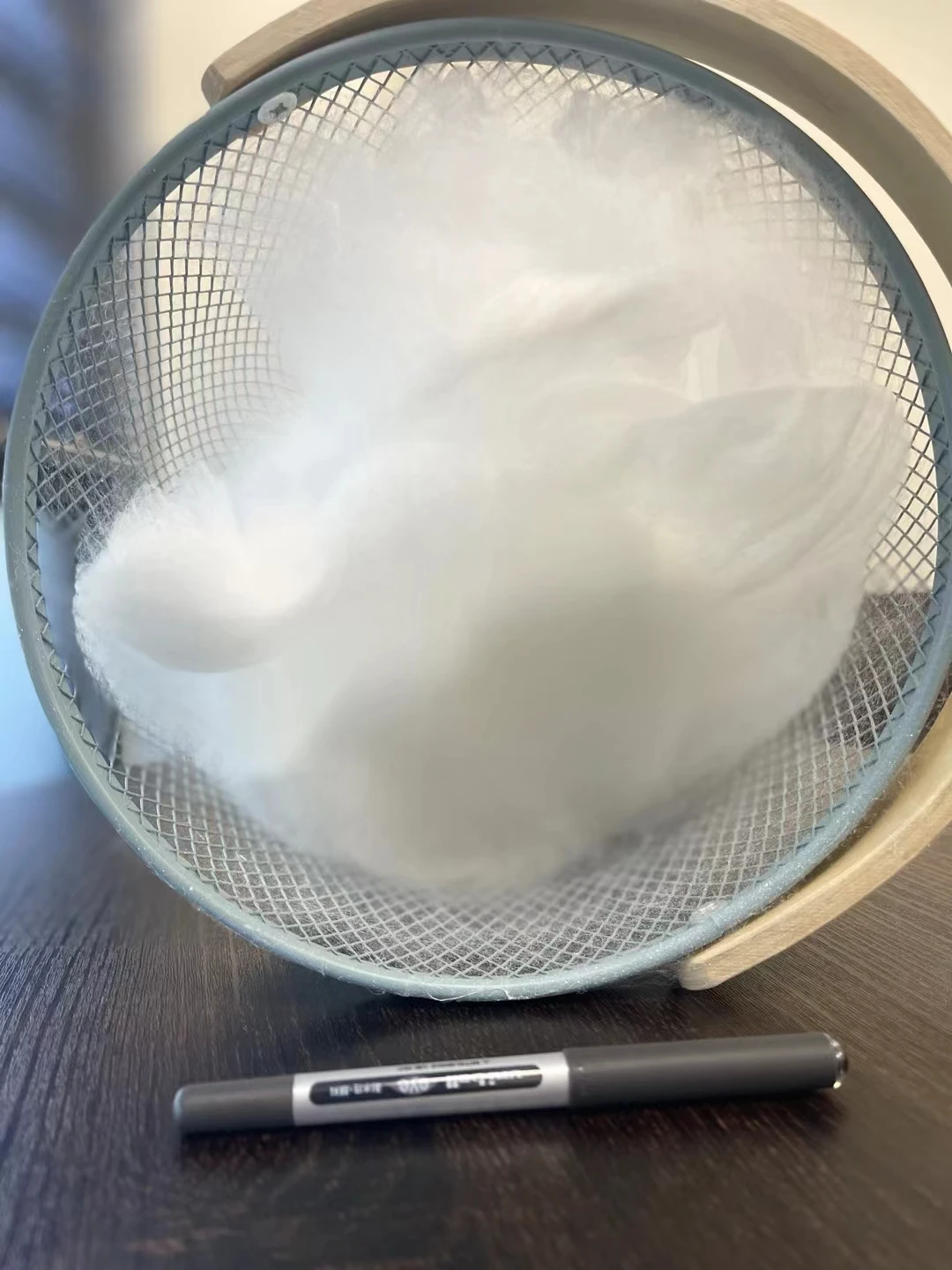

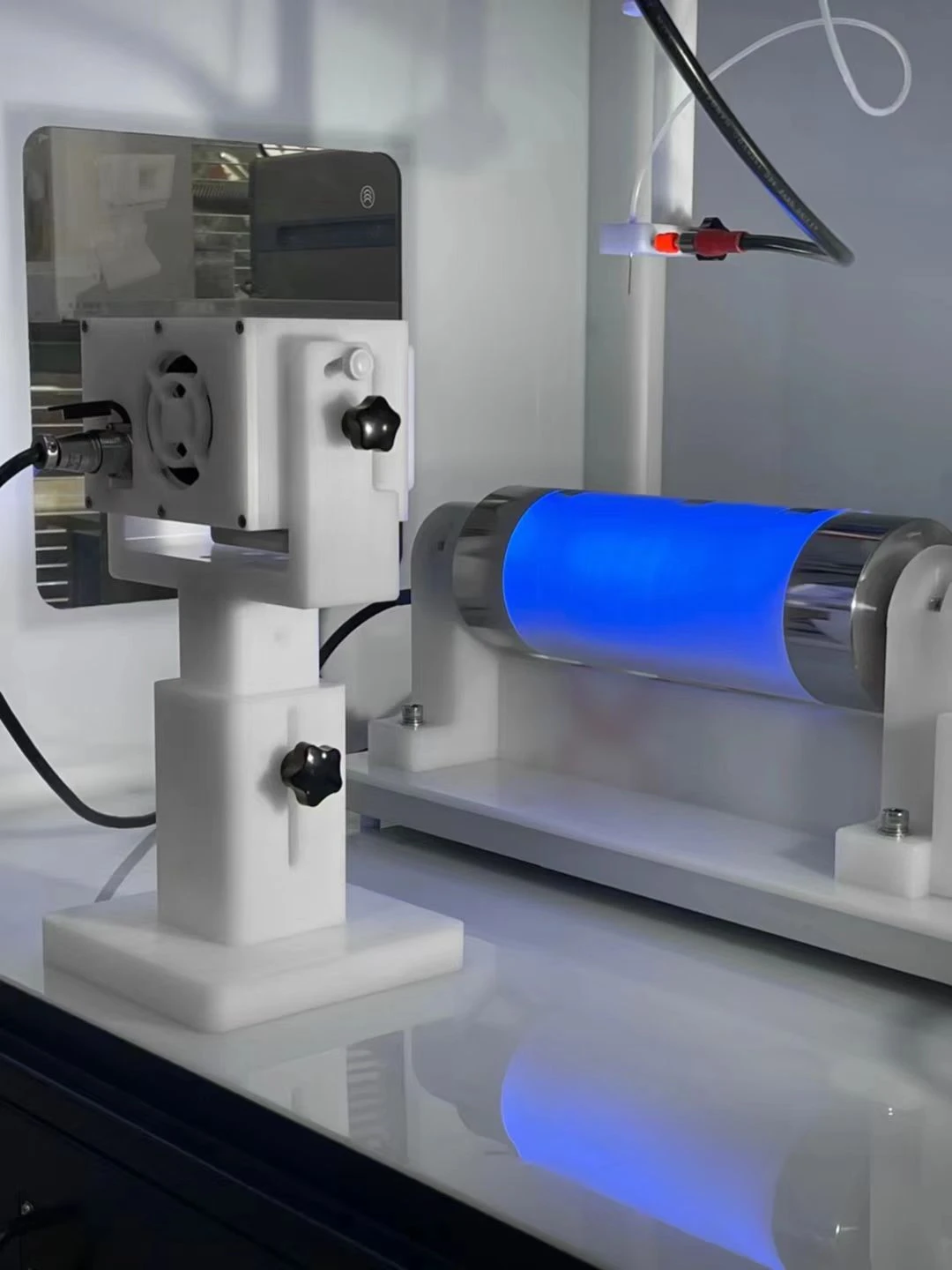

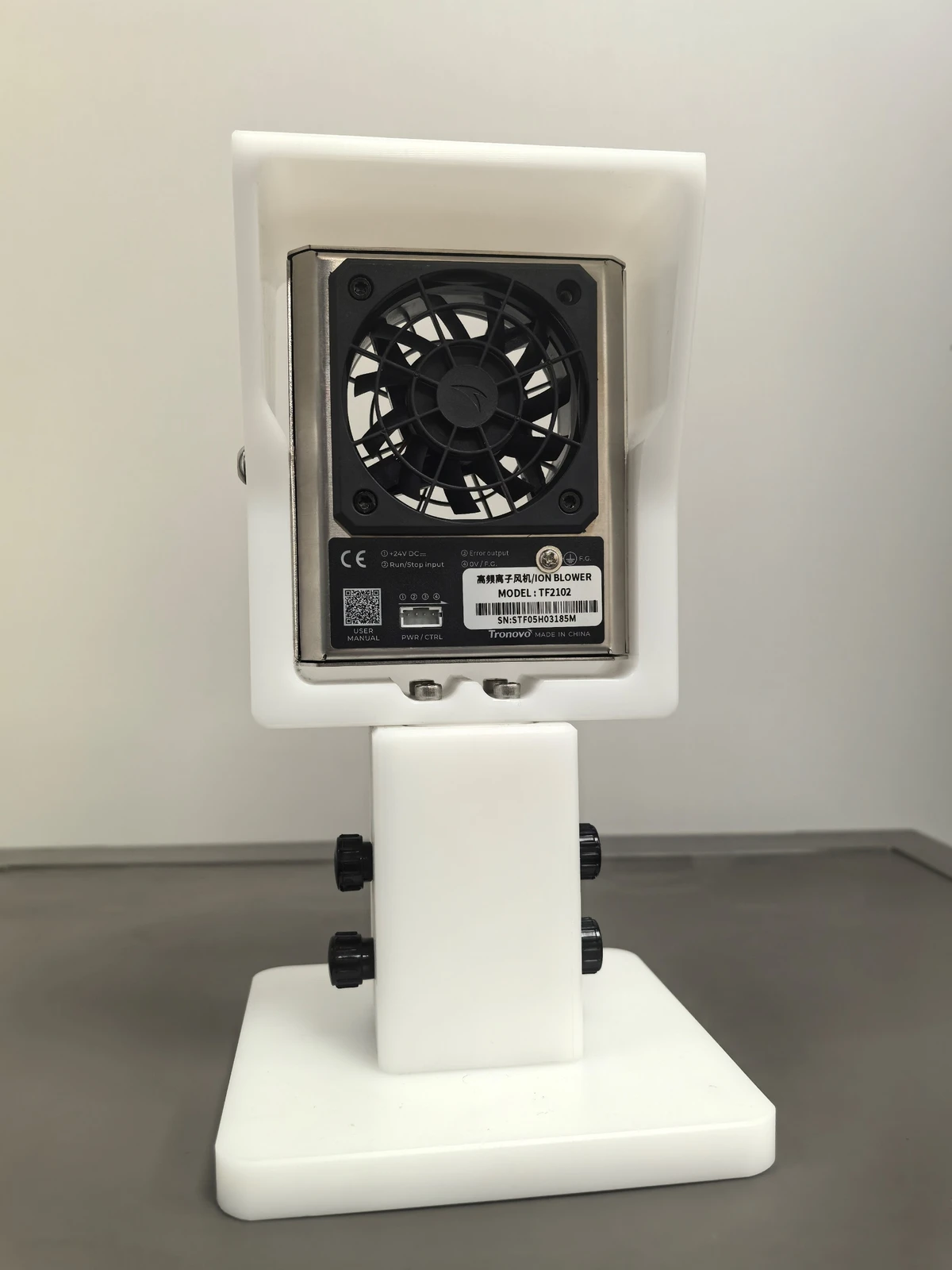

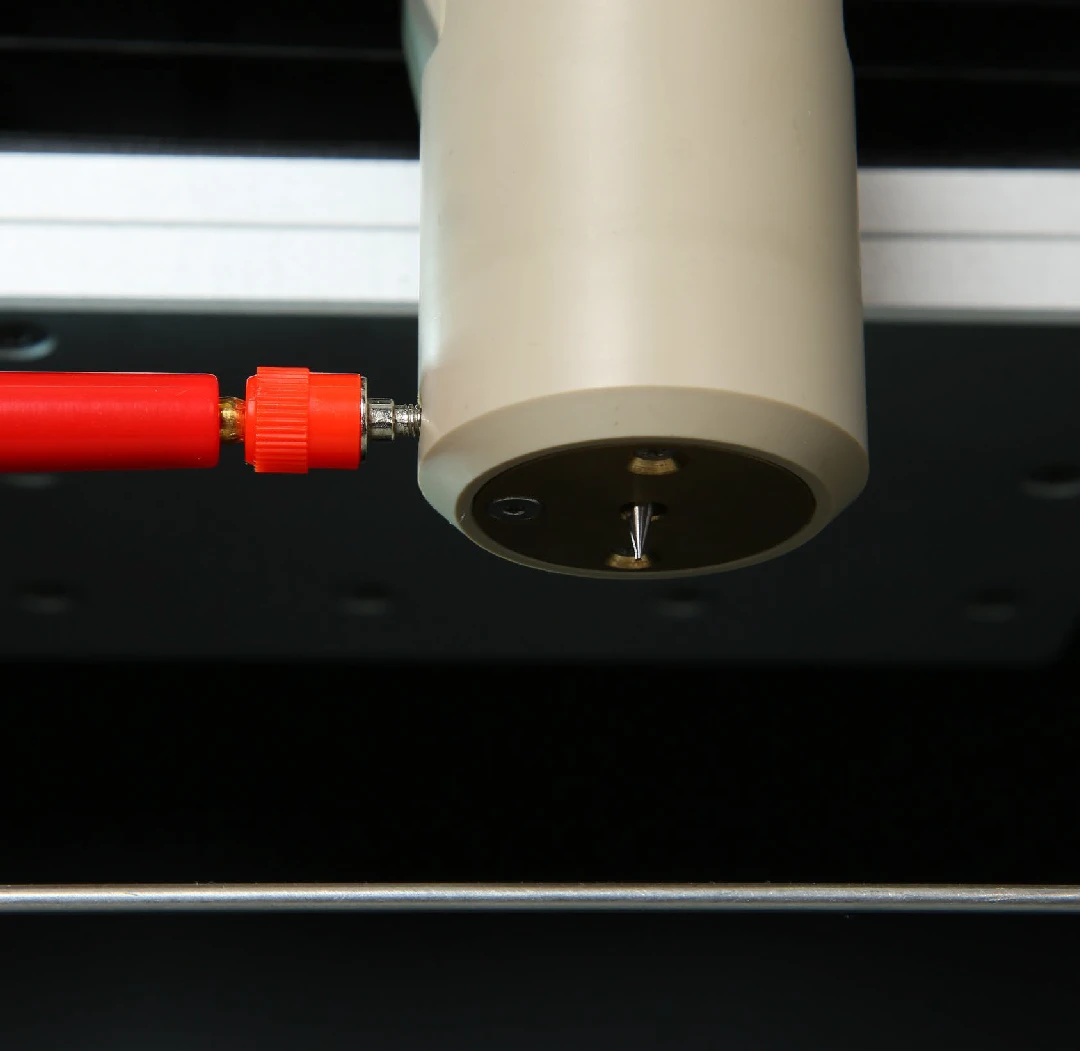

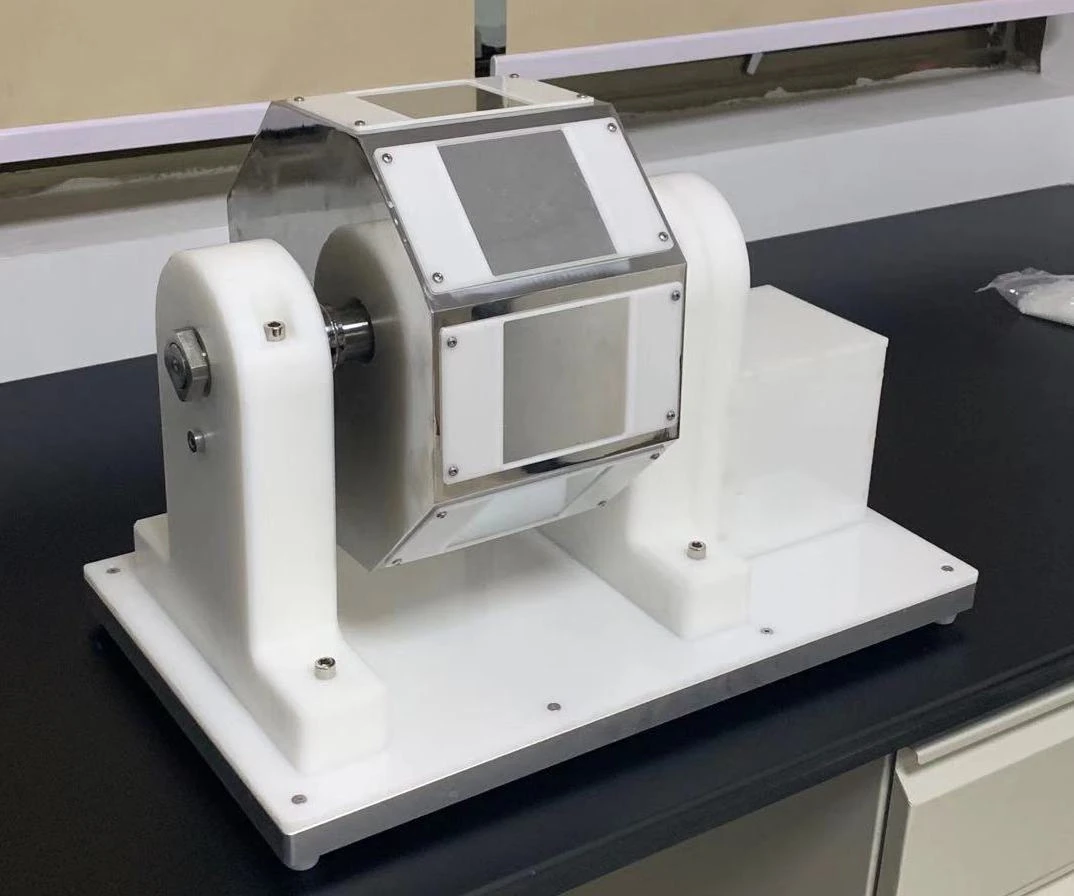

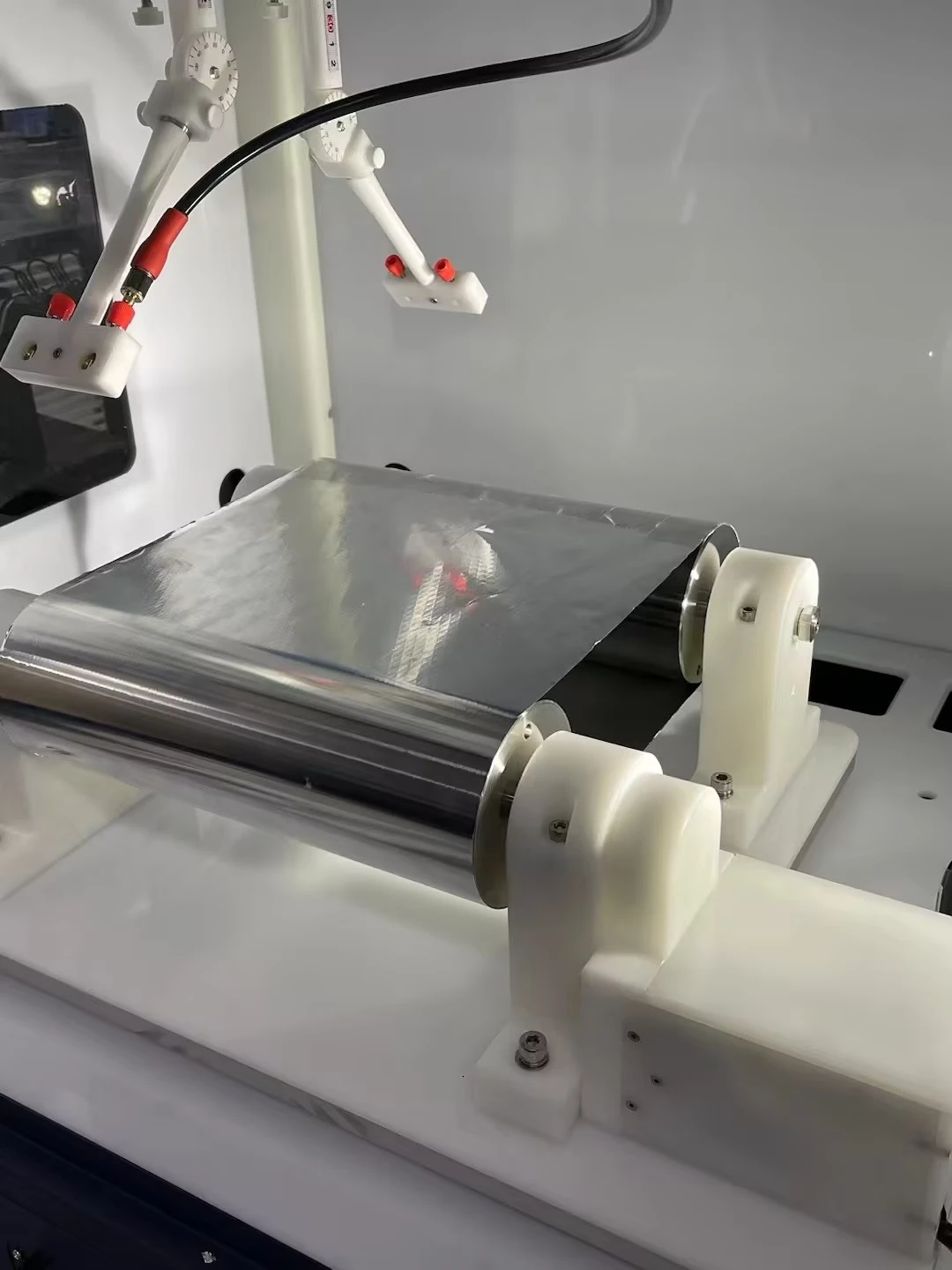

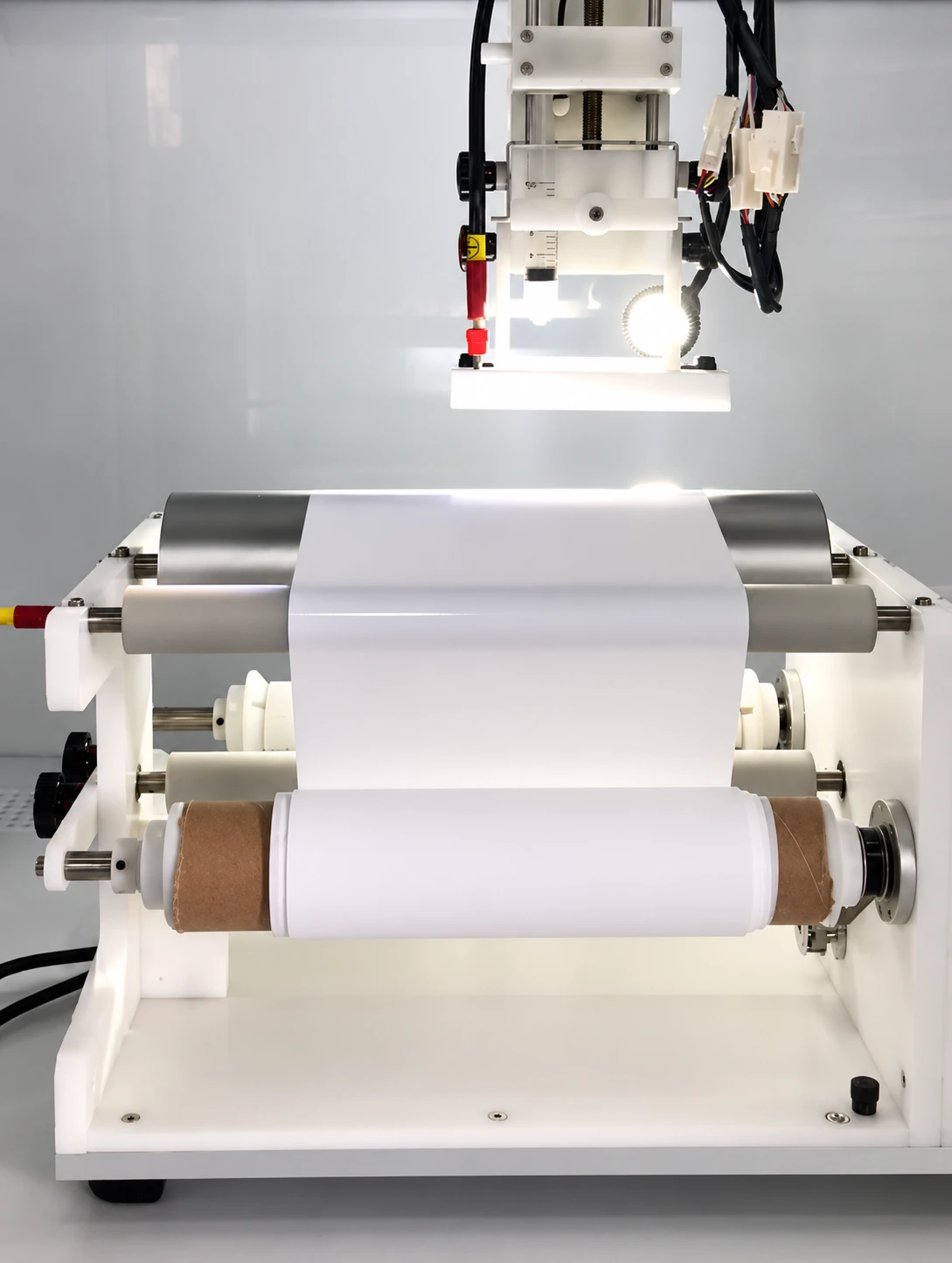

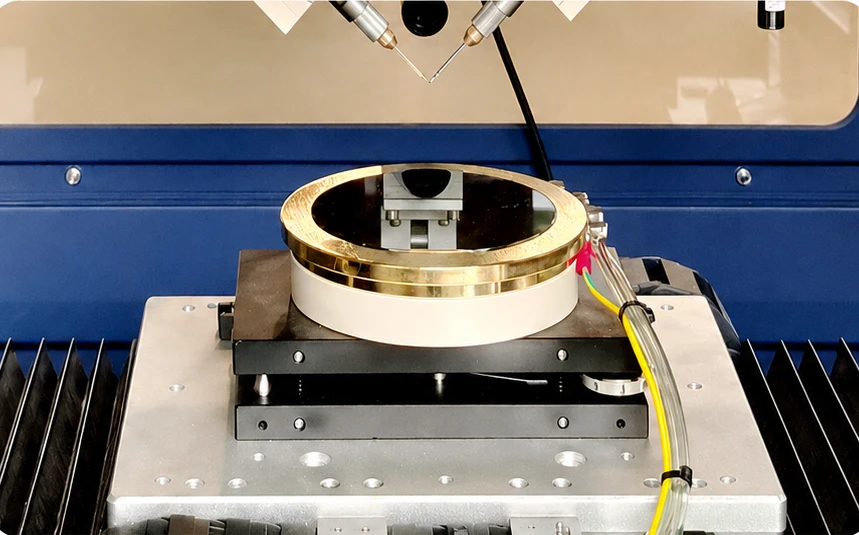

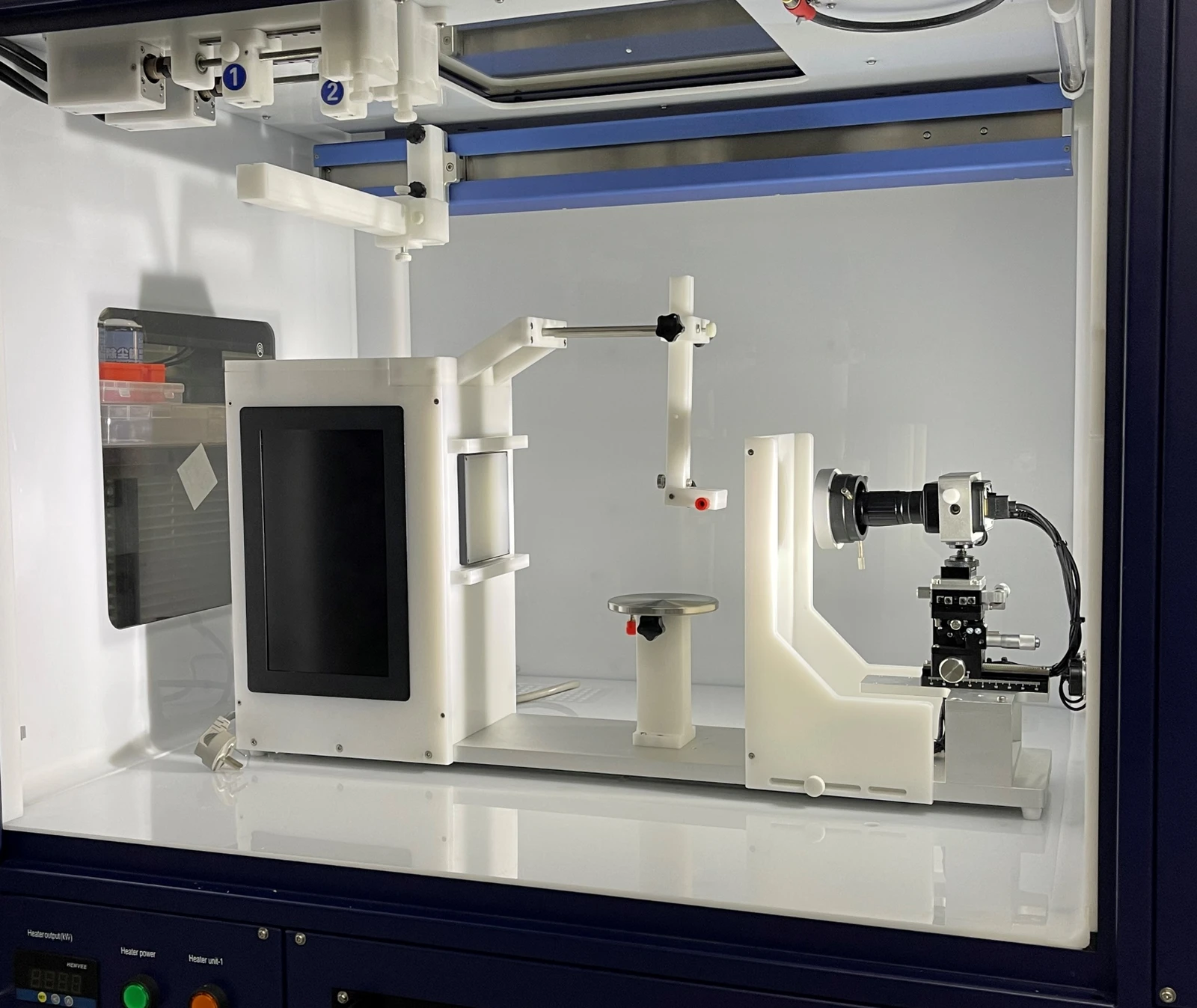

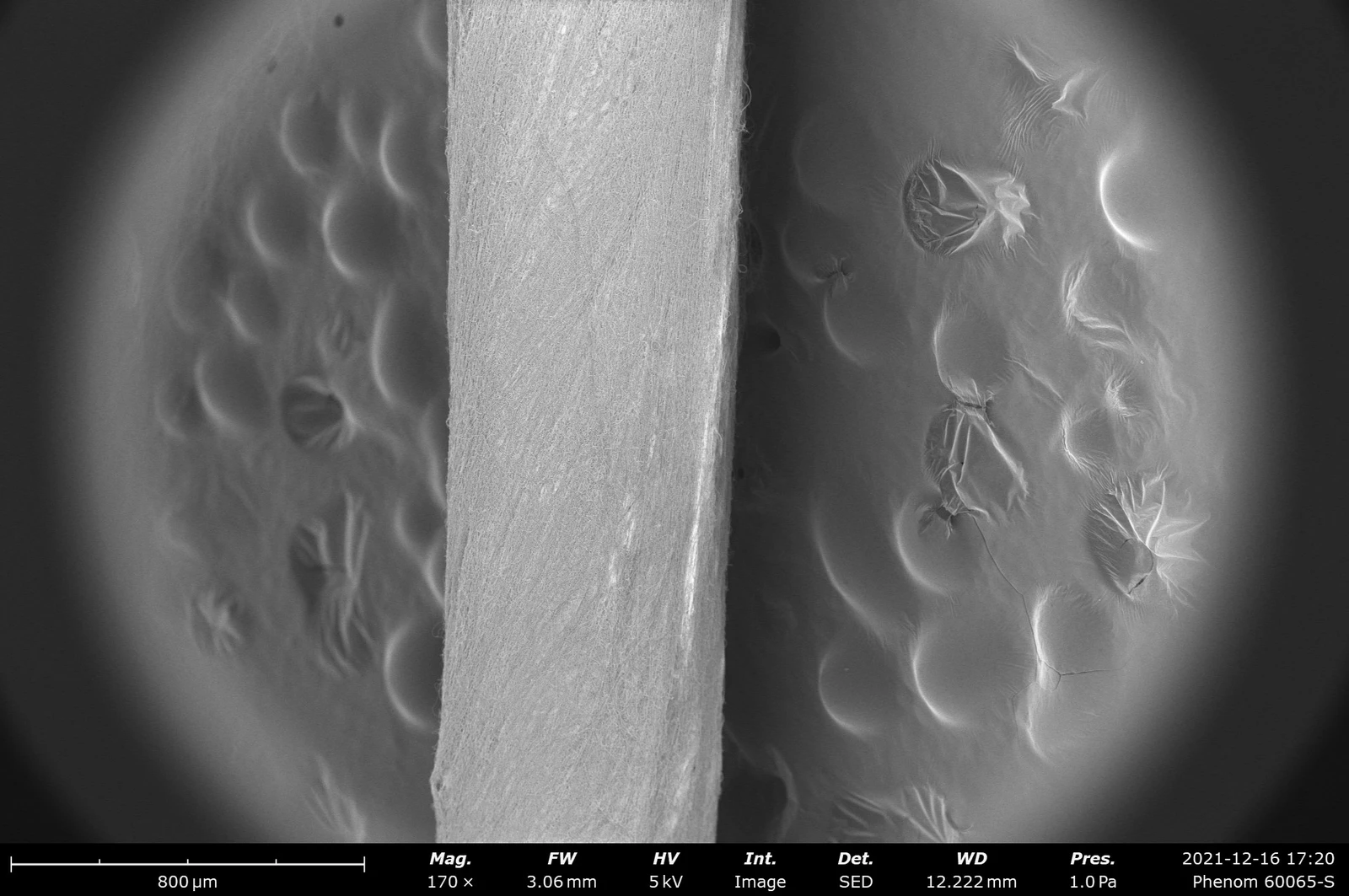

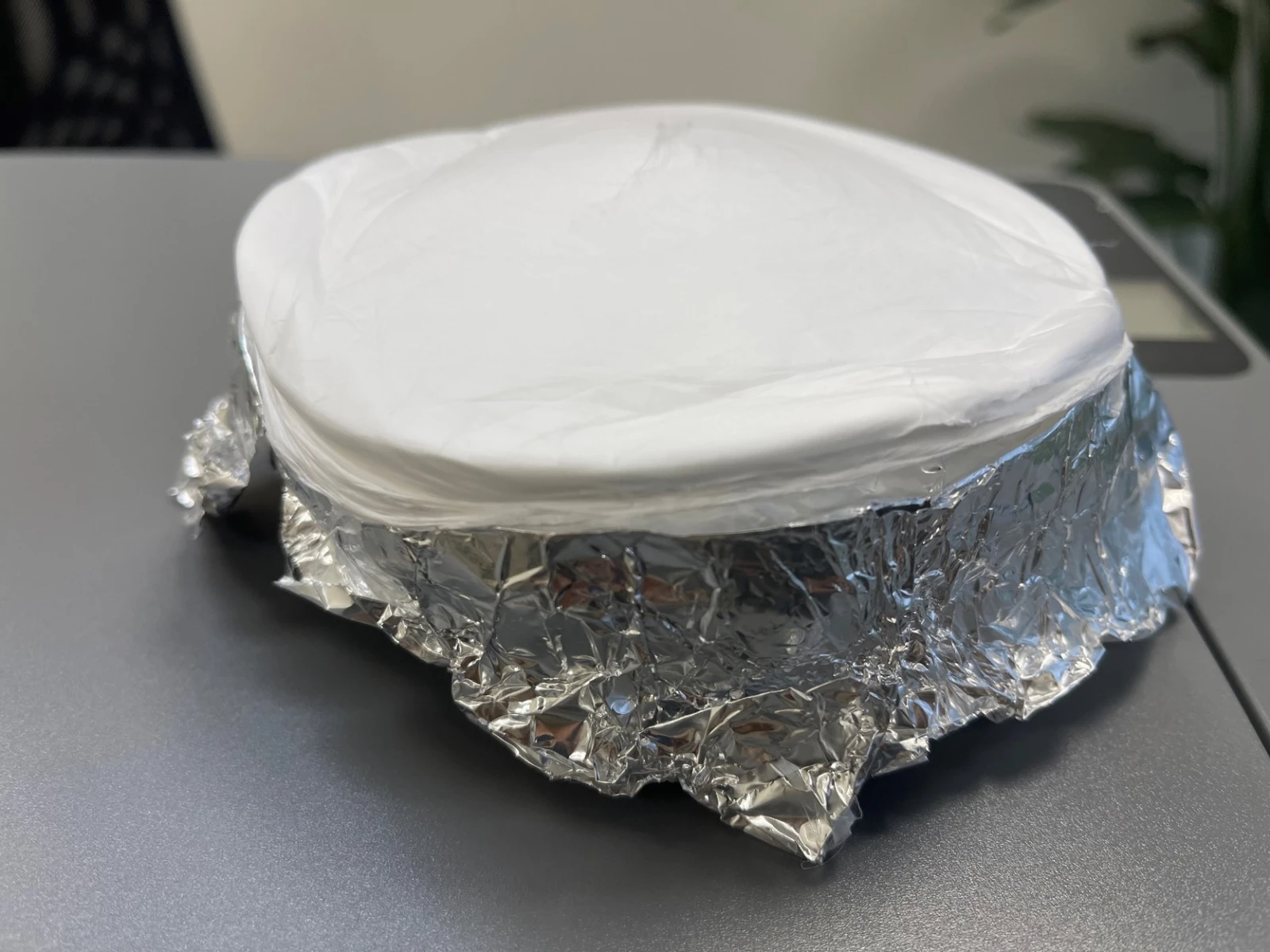

Plato de vacío rotativo↓ Cabezal de alta temperatura↓ Colector espiral de hilo↓ Recogida espiral de mantas gruesas↓ Módulo de nanopartículas y microesferas↓ Recubrimiento de filamentos con nanofibras↓ Electrohilado asistido por aire↓ Colector de fibras cruzadas↓ Colector rollo a rollo↓ Lámpara de curado UV↓ Electrohilado centrífugo↓ Colector de placa rotativa↓ Microscopía in situ↓ Soplador de aire ionizante↓ Plato de vacío rotativo Para obleas de 1–6 pulgadas, vidrio, PET, PI y láminas metálicas. Dos canales de vacío independientes. Posicionamiento horizontal fino y velocidad variable. Cabezal de alta temperatura Temperatura ambiente a 150°C; alta tensión positiva hasta 25 kV. Compatible con jeringas de vidrio de 5 mL. Para electrohilado calentado y escritura de materiales de bajo punto de fusión. Ver este módulo↗ Colector espiral de hilo El estirado helicoidal reúne fibras para producir hilo continuo. Admite hilos con núcleo y sin núcleo. La acumulación continua crea mantas 3D porosas con espesor controlado por tiempo. Recogida espiral de mantas gruesas La acumulación continua forma redes 3D gruesas y porosas. Controle el espesor mediante tiempo y ajustes. Para investigación de electrodos de baterías de estado sólido, filtración, adsorción y andamios tisulares. Módulo de nanopartículas y microesferas Recogida en baño con agitación magnética para esferas, fibras cortas y estructuras similares. Reduce aglomeración y mejora uniformidad. Dimensiones del baño y electrodos auxiliares configurables. Ver este módulo↗ Recubrimiento de filamentos con nanofibras Doble motor para giro estable de filamentos finos. Diámetros: aproximadamente 10–1000 μm. Velocidad: aproximadamente 1–5000 rpm. Deposita una capa uniforme de nanofibras. Electrohilado asistido por aire El aire y las fuerzas electrostáticas pueden aumentar la producción frente al electrohilado convencional. Produce estructuras 3D esponjosas y nanofibras cortas. Compatible con diversas soluciones poliméricas. Ver este módulo↗ Colector de fibras cruzadas Doble disco sincronizado para membranas multicapa unidireccionales o alternadas 0°/90°. Controle número de capas, orientación y separación. Para investigación tisular y refuerzo de compuestos. Ver este módulo↗ Colector rollo a rollo Anchura: aproximadamente 250–500 mm. Longitud continua: aproximadamente 50–100 m. Velocidad de bobinado: aproximadamente 1–40 mm/s. Control de tensión y longitud preestablecida para recogida continua automatizada. Ver este módulo↗ Lámpara de curado UV Curado automático durante el electrohilado para reducir traslados y tratamiento posterior. Iluminación uniforme para curado rápido. Integración con electrohilado y escritura directa micro/nanométrica. Ver este módulo↗ Electrohilado centrífugo Combina fuerzas centrífugas y electrostáticas para producir membranas con alto rendimiento. Admite soluciones y fundidos poliméricos. Diámetro del disco: aproximadamente 650 mm. Ver este módulo↗ Colector de placa rotativa Servomotor de velocidad continua, aproximadamente 1–5000 rpm. Placa: aproximadamente 80 × 80 × 0,5 mm. Regule el giro para fibras aleatorias, parcialmente o muy alineadas. Microscopía in situ Microscopio y cámara industrial para observar gotas, chorros y conos de Taylor en tiempo real. La posición relativa fija entre objetivo y aguja facilita observación y evaluación de estabilidad. Ver este módulo↗ Soplador de aire ionizante Neutraliza carga estática para reducir adhesión y dispersión de fibras. Favorece uniformidad y reduce defectos en forma de perlas. El aire facilita la evaporación del disolvente. 06

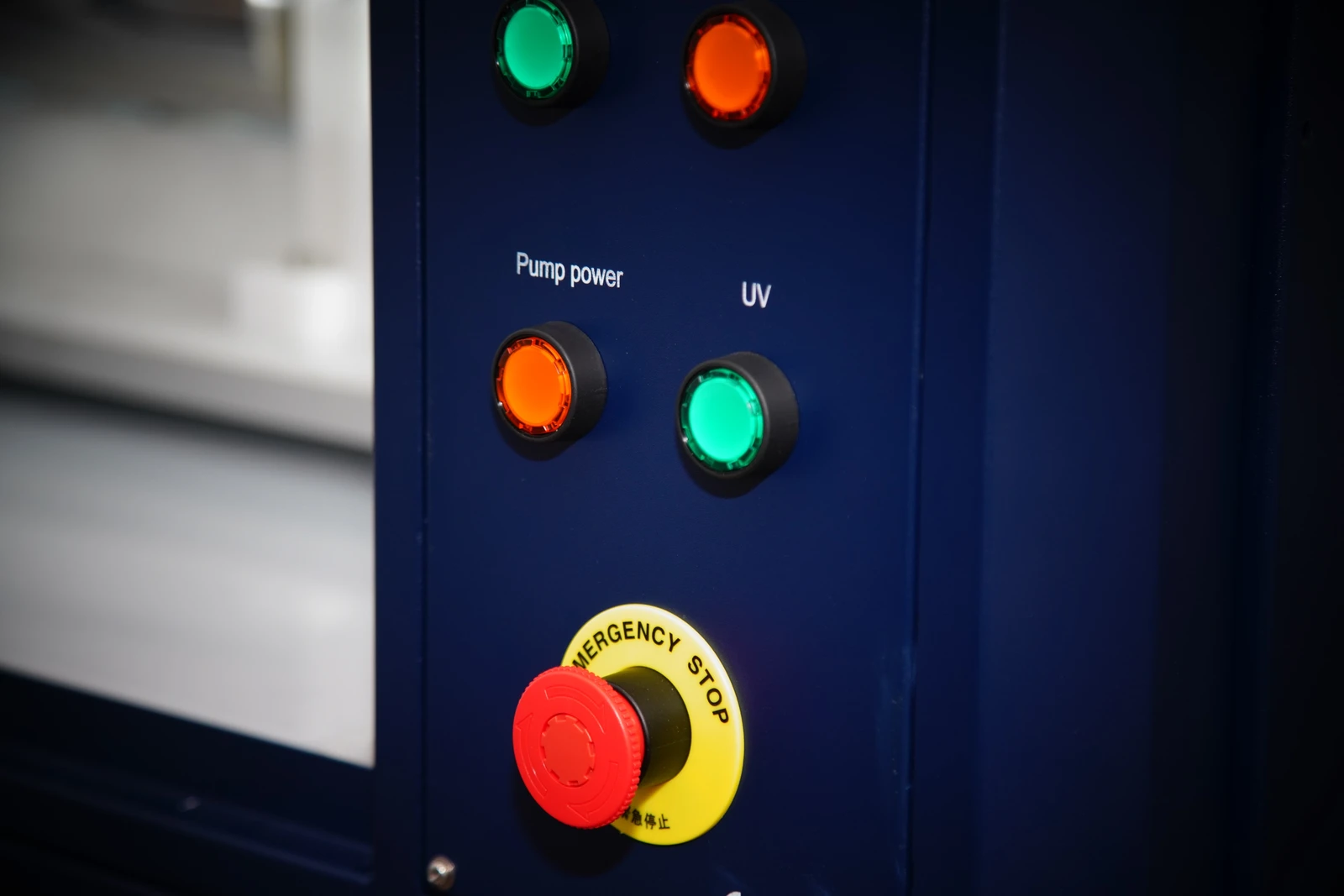

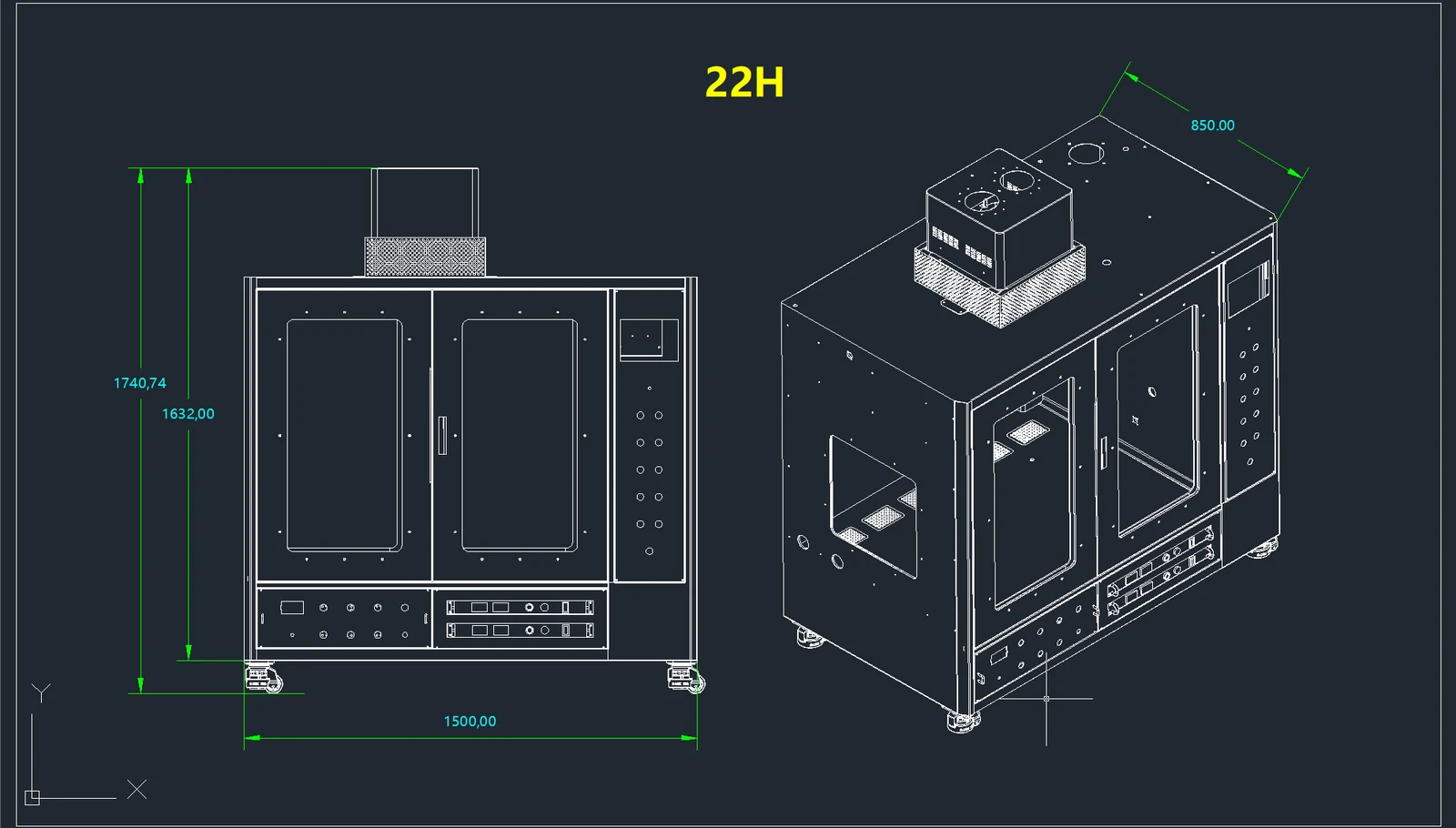

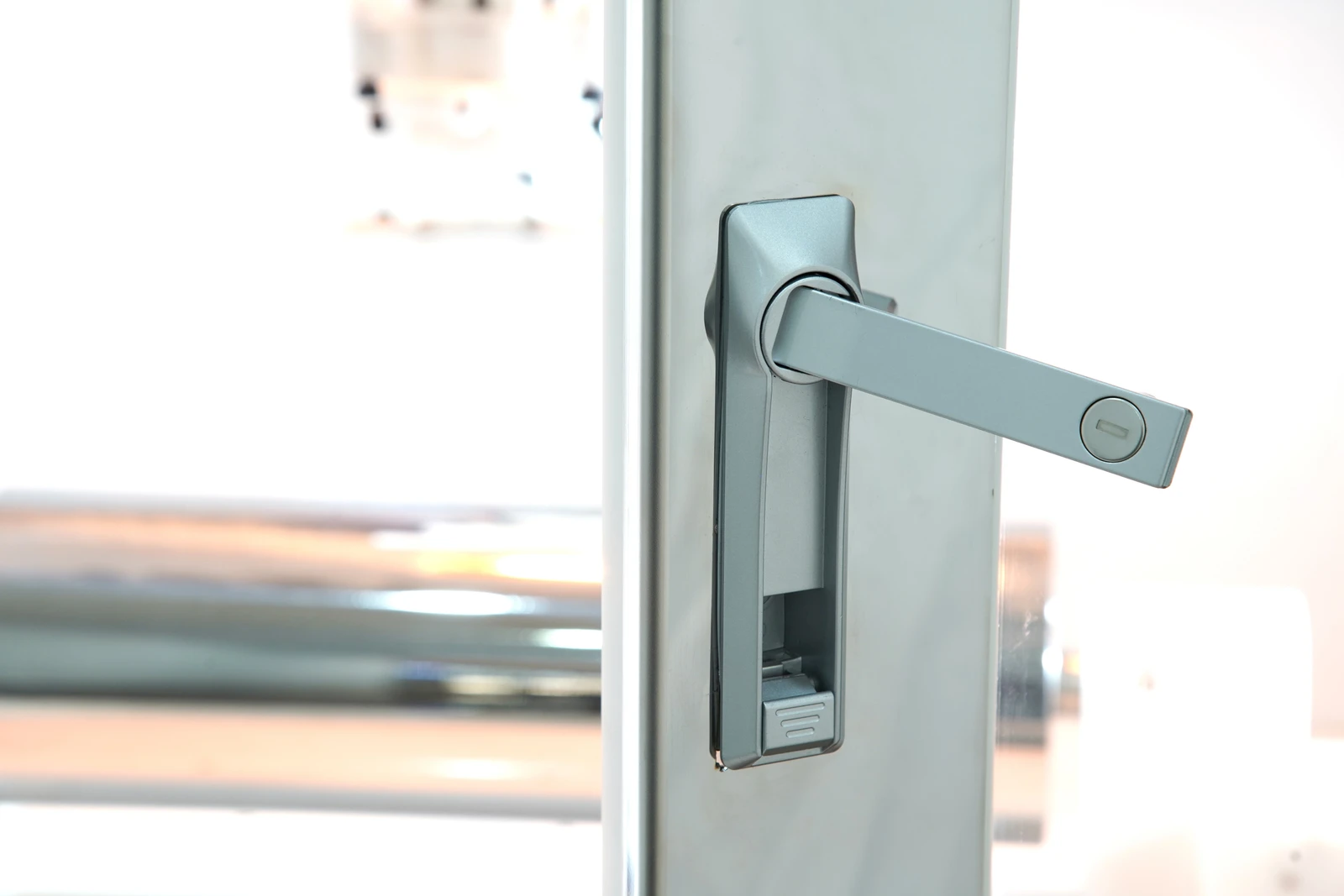

Seguridad e instalación Funciones de seguridad↓ Dimensiones e instalación↓ Funciones de seguridad Parada de emergencia para desconexión rápida. Protección automática contra sobretensión y sobrecorriente. El enclavamiento desactiva la alta tensión al abrir la cámara. Puesta a tierra multipunto de carcasa, bombas y colectores. Dimensiones e instalación 1500 × 850 × 1740,74 mm, ancho × fondo × altura total. La altura incluye ruedas y componentes superiores. 220 V / 50 Hz, potencia nominal 1 kW. Sin conexión de agua. Distribución de instalación adaptada al laboratorio. Servicio y asistencia Garantía de 3 años, mantenimiento durante la vida útil, actualizaciones de software, asistencia de procesos y formación.
