لماذا يتم تجهيز نظام الغزل الكهربائي بجهد عالٍ سالب؟ دراسة جديدة تقدم الإجابة

لماذا يتم تجهيز نظام الغزل الكهربائي بجهد عالٍ سالب؟ دراسة جديدة تقدم الإجابة

عند اختيار نظام للغزل الكهربائي، يلاحظ العديد من الباحثين وجود فرق مهم في تكوين الجهد العالي.

تستخدم بعض الأنظمة مزود طاقة موجبًا عالي الجهد فقط: حيث يُوصَل رأس الغزل بالجهد العالي الموجب، بينما تُؤرْض وحدة التجميع. وتُجهَّز أنظمة أخرى بمزودي طاقة موجبين وسالبين عاليي الجهد: حيث يُوصَل رأس الغزل بالجهد العالي الموجب، ويمكن توصيل وحدة التجميع بالجهد العالي السالب.

إذًا، ما الذي يفعله مزود الجهد العالي السالب الإضافي بالضبط؟

هل يُستخدم ببساطة للحصول على جهد أعلى، أم أن له تأثيرًا أعمق على نفاث الغزل الكهربائي وترسيب الألياف؟

دراسة 2026 نُشرت في تقارير علمية صُمِّم وتم التحقق من جهاز غزل كهربائي ثنائي القطبية (موجب وسالب)، وقُورِن مباشرةً بين التشغيل أحادي القطبية وثنائي القطبية. تقدم الدراسة أدلة تجريبية قيمة لفهم دور الجهد العالي السالب.

الورق: تطوير والتحقق من صحة جهاز غزل كهربائي ثنائي القطبية لإنتاج الألياف النانوية بشكل قابل للتكرار

معرف الكائن الرقمي (DOI): 10.1038/s41598-026-63448-5

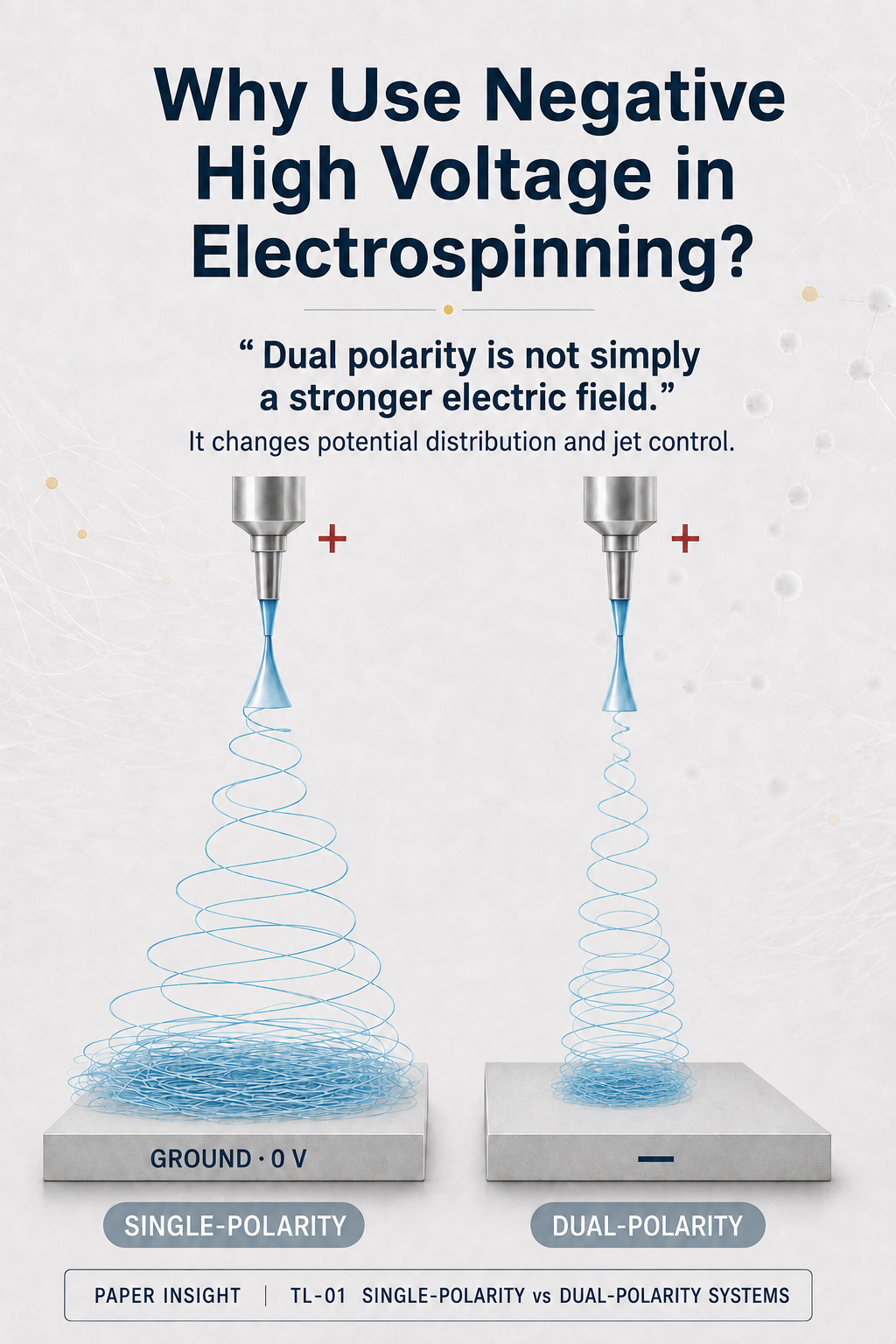

ما الفرق بين الغزل الكهربائي أحادي القطبية وثنائي القطبية؟

يستخدم نظام الغزل الكهربائي التقليدي أحادي القطبية عادةً التوصيلات التالية:

·يُوصَل رأس الغزل بالقطب الموجب للجهد العالي.

·وحدة التجميع مؤرضة.

·يُطبَّق فرق الجهد بالكامل من الجانب الموجب.

على سبيل المثال، إذا تم ضبط رأس الغزل على +20 kV وكانت وحدة التجميع عند 0 V، فإن فرق الجهد الكلي بينهما يبلغ 20 kV.

يستخدم النظام ثنائي القطبية ترتيبًا مختلفًا:

·يُوصَل رأس الغزل بالقطب الموجب للجهد العالي.

·وحدة التجميع متصلة بالجهد العالي السالب.

·يتم تحديد فرق الجهد الكلي بشكل مشترك بواسطة القطبين الموجب والسالب.

على سبيل المثال، إذا كان رأس الغزل عند +10 kV وكانت وحدة التجميع عند -10 kV، فإن فرق الجهد الكلي يكون أيضًا 20 kV.

من هذه الحسابات البسيطة، يتضح أن إجمالي فرق الجهد متطابق تمامًا. فهل يعني ذلك أن سلوك الغزل الكهربائي يجب أن يكون متطابقًا أيضًا؟

إجابة الورقة هي: ليس بالكامل.

لا يزال كلا الإعدادين يشكلان مخروط تايلور ويُظهران اهتزازًا للرشّة. وفي ظل ظروف الاختبار المُبلغ عنها، أنتج إعداد القطبية المزدوجة غلاف اهتزاز أصغر وأكثر تركيزًا بدلًا من رشّة مستقيمة تمامًا.

القطبية المزدوجة لا تجعل المجال الكهربائي «أقوى» ببساطة

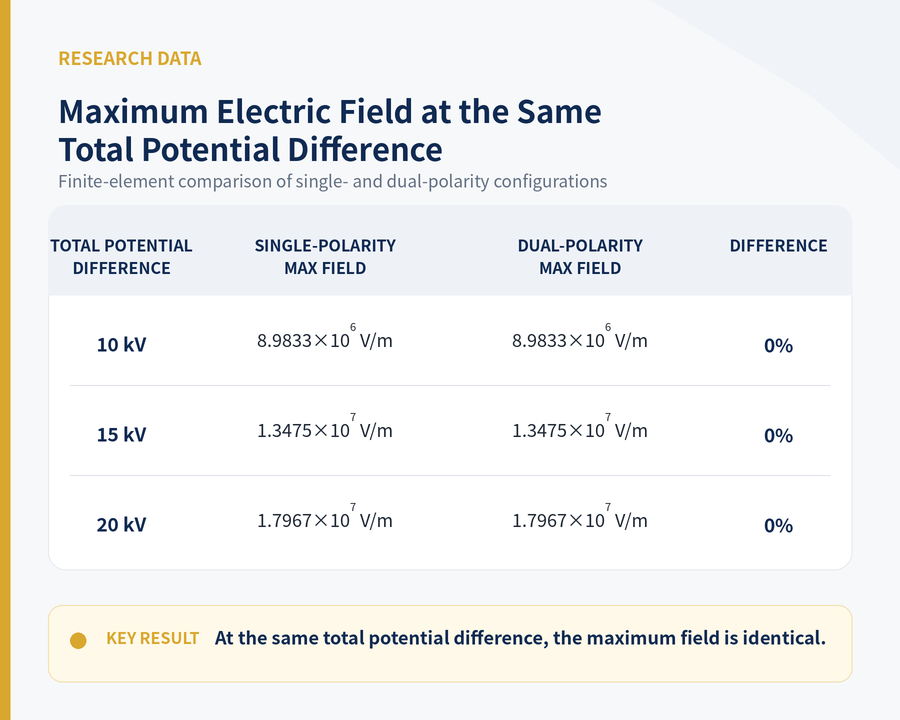

استخدم الباحثون في البداية برنامج COMSOL Multiphysics لإجراء محاكاة بالعناصر المحدودة للتكوينين ذوي الجهد العالي.

قورنت الظروف التالية:

·قطبية واحدة عند +10 kV مقابل قطبية مزدوجة عند +/-5 kV.

·قطبية واحدة عند +15 kV مقابل قطبية مزدوجة عند +/-7.5 kV.

·قطبية واحدة عند +20 kV مقابل قطبية مزدوجة عند +/-10 kV.

كانت فروق الجهد الكلية في هذه المقارنات الثلاث هي 10 kV، و15 kV، و20 kV، على التوالي.

أظهرت المحاكاة أنه عندما كان إجمالي فرق الجهد متماثلًا، كانت أقصى شدة للمجال الكهربائي الناتجة عن تكويني أحادي القطبية وثنائي القطبية متطابقة فعليًا.

هذه النتيجة مهمة.

يُظهر أن الغرض من إضافة مزود طاقة سلبي عالي الجهد لا يقتصر على مضاعفة شدة المجال الكهربائي فحسب.

عند فرق الجهد الكلي نفسه، يمكن أن تظل شدة المجال العيانية القصوى كما هي. وما يغيره تكوين ثنائي القطبية فعليًا هو كيفية توزيع الجهود الموجبة والسالبة بين رأس الغزل ووحدة التجميع، إلى جانب البيئة الكهروستاتيكية المحلية المحيطة بالنفاث.

لماذا يؤثر توزيع الجهد على النفاث؟

لا يخضع الغزل الكهربائي لمقدار الجهد وحده.

بدءًا من تكوّن مخروط تايلور وصولًا إلى تمدد التدفق وترققه وتموّجه والترسيب النهائي، تُتحكَّم العملية بعدة قوى متفاعلة، تشمل:

·القوة الكهروستاتيكية.

·التوتر السطحي.

·المقاومة اللزجة.

·اللزوجة المرنة لمحلول البوليمر.

·التنافر الكولومي بين الشحنات الموجودة على سطح النفاث.

·قوة شد محورية على طول الشعاع.

في النظام التقليدي أحادي القطبية، يُحفظ رأس الغزل عند جهد عالٍ موجب، بينما تُؤرْض وحدة التجميع. ويُقام فرق الجهد بالكامل بين قطب واحد مشحون وقطب واحد ذي جهد صفري.

في نظام ثنائي القطبية، يُطبَّق جهد موجب وآخر سالب على رأس الغزل ووحدة التجميع على التوالي. ورغم أن فرق الجهد الكلي قد يظل دون تغيير، فإن الجهد يُوزَّع بين القطبين، وقد تتغير أيضًا مكونات المجال المحلي والإجهادات الكهروستاتيكية المؤثرة على النفث.

تقترح الورقة أن التشغيل بقطبية مزدوجة يمكنه إعادة توزيع الإجهادات الكهروستاتيكية بحيث تؤثر القوة الكهروستاتيكية بفعالية أكبر على طول محور النفاث. وقد يؤثر ذلك على:

1.تشكّل مخروط تايلور واستقراره.

2.تمدد الشعاع المحوري وترققه السريع.

3.نمو الاضطرابات الجانبية.

4.غلاف الاهتزاز ومنطقة الترسيب.

5.الانتقال من الألياف المستقرة إلى الحبيبات أو الرش الكهربائي.

لذلك، ينبغي فهم الجهد العالي السالب ليس ببساطة على أنه «جهد أعلى»، بل كوسيلة إضافية للتحكم في توزيع الجهد الكهربائي وديناميكيات النفاث.

انخفضت منطقة الترسيب ثنائية القطبية بنحو 70%

استخدم الباحثون محلول PCL لمقارنة الغزل الكهربائي أحادي القطبية وثنائي القطبية في ظل ظروف تجريبية متطابقة عدا ذلك.

أنتج النظام أحادي القطبية مساحة أكبر لترسيب الألياف وتباينًا أكبر بين التجارب المتكررة. بينما أنتج النظام ثنائي القطبية مساحة ترسيب أصغر بكثير وأكثر تركّزًا.

كانت النتائج المُبلغ عنها كما يلي:

·متوسط منطقة الترسيب أحادية القطبية: 8.002 +/- 1.548 cm^2.

·متوسط منطقة الترسيب ثنائية القطبية: 2.395 +/- 0.397 cm^2.

أدت إعدادات القطبية المزدوجة إلى تقليص منطقة ترسيب الألياف بنحو 70%.

تشير بصمة الترسيب الأصغر والأكثر تموضعًا إلى أن النفاث ظل أقرب إلى المحور المركزي أثناء حركته، وأن الانتشار الجانبي المرتبط بالاهتزاز قد كُبح جزئيًا. وهذا لا يعني أن الاهتزاز قد اختفى.

للتجارب التي تتطلب تحكمًا أكبر في موضع الترسيب، أو تغطية ألياف أكثر تجانسًا، أو تحسين قابلية تكرار العملية، يمكن أن يكون لهذا التغيير قيمة عملية.

القطبية المزدوجة لا تعني «كلما زاد الجهد، كان ذلك أفضل»

تُشير الورقة أيضًا إلى قيد مهم: فعلى الرغم من أن تكوين القطبية المزدوجة حسّن حصر النفاث، فإنه جعل العملية أكثر حساسية للتغيرات في الجهد الكهربائي.

في ظل الظروف التجريبية المُبلغ عنها، انتقلت منطقة تشكيل الألياف المثلى نحو جهود كهربائية أقل أثناء التشغيل ثنائي القطبية. ومع استمرار زيادة الجهد، ظهرت الحبيبات والرواسب المندمجة، ثم الرش الكهربائي في وقت أبكر.

لذلك، لا ينبغي تفسير الغزل الكهربائي ثنائي القطبية على أنه:

شغّل الجهد العالي الموجب والسالب معًا، واستمر في زيادة الجهد، وستتحسن الألياف تلقائيًا.

التفسير الأدق هو أن التشغيل بقطبية مزدوجة يغيّر انتقال وتوزيع الإجهاد الكهروستاتيكي، وبالتالي تتغير نافذة العملية الأصلية أيضًا. عند استخدام الجهد العالي الموجب والسالب معًا، يجب إعادة تحسين مزيج الجهد، وتركيز المحلول، ومعدل التدفق، ومسافة التشغيل، والظروف البيئية.

توفر القطبية المزدوجة حرية إضافية للتحكم في العملية؛ لكنها لا تضمن تلقائيًا الحصول على ألياف أفضل تحت كل مجموعة من المعلمات.

لماذا يستخدم جهاز TL-01 قطبية واحدة بينما تستخدم طرازات Tongli الأخرى قطبية مزدوجة؟

يُعد جهاز تونغلي TL-01 نظام غزل كهربائي للمبتدئين، بتكوين أحادي القطبية للجهد العالي.

تتميز البنية أحادية القطبية بالبساطة وسهولة التشغيل والتعلم. وهي قادرة تمامًا على دعم التعليم الروتيني في الغزل الكهربائي، والفحص الأولي للمواد، والتحقق من صحة التركيبات، والتجارب التي لا تتطلب ترسيبًا عالي التموضع.

لا يعني القطبية الأحادية بالتالي أن النظام «لا يستطيع إجراء الغزل الكهربائي» أو أنه متقادم تقنيًا. في الواقع، أُنجزت كمية كبيرة من أبحاث الغزل الكهربائي الكلاسيكية باستخدام أنظمة أحادية القطبية.

لكن مع تزايد متطلبات الأبحاث، قد يحتاج المستخدمون إلى:

·اضبط جهود رأس الغزل ووحدة التجميع بمرونة أكبر.

·تحسين الحصر المكاني للنفث.

·تقليل منطقة الترسيب.

·تحسين قابلية تكرار العملية.

·استكشف كيفية تأثير القطبية الموجبة والسالبة في تكوين الألياف.

·أجرِ تجارب باستخدام رؤوس غزل متعددة، أو رؤوس غزل مقترنة، أو رؤوس غزل متحدّة المحور، أو وحدات تجميع معقدة.

·إرساء ظروف مجال كهربائي أكثر ملاءمة لمختلف المواد.

لدعم هذه الاحتياجات، تم تجهيز طرازات أخرى من معدات الغزل الكهربائي من تونغلي بمزودات طاقة عالية الجهد ثنائية القطبية، موجبة وسالبة.

يمكن لنظام مزدوج الجهد العالي أن يُنشئ فرق جهد موجب-سالب وفقًا للمتطلبات التجريبية، ويوفر الأساس الكهربائي لرؤوس غزل ووحدات تجميع ووحدات عمليات أكثر تعقيدًا.

بعبارة أخرى:

يؤكد تكوين TL-01 أحادي القطبية على البساطة والتطبيق العملي والقدرة التجريبية الأساسية. بينما تركز طرازات تونغلي الأخرى ثنائية القطبية على حرية أكبر في العملية وتحكم أكثر تطورًا في المجال الكهربائي وسلوك النفاث.

ما هي الفوائد الأساسية للجهد العالي السالب؟

بناءً على المحاكاة والتجارب المذكورة في هذه الورقة، يمكن تلخيص دور مزود الطاقة السلبي عالي الجهد في خمس نقاط.

1. توزيع أكثر مرونة للجهد

لم يعد من الضروري توفير فرق الجهد الكلي بالكامل من جهة رأس الغزل؛ إذ يمكن توزيعه بين رأس الغزل ووحدة التجميع.

2. بيئة كهروستاتيكية معدّلة حول النفاث

حتى عندما يكون إجمالي فرق الجهد وأقصى شدة للمجال متماثلين، فإن تخصيص الجهد الموجب والسالب قد يظل يغيّر مكونات المجال المحلية والإجهادات الكهروستاتيكية.

3. تحسين الحصر المكاني للتيار

في التجارب المُبلَّغ عنها، قلّل التكوين ثنائي القطبية متوسط مساحة الترسيب بنحو 70%، مما أنتج رواسب ألياف أكثر تركيزًا.

4. بُعد إضافي للتحكم في العملية

يمكن للباحثين ضبط الجهد الموجب والسالب بشكل مستقل وملاحظة كيفية تأثير توليفات الجهد المختلفة على مخروط تايلور والنفاث وشكل الألياف.

5. أساس لعمليات أكثر تعقيدًا

يُعد نظام الجهد العالي ثنائي القطبية أكثر ملاءمة للتوسع لاحقًا في دراسات رؤوس الغزل المتعددة، والغزل المرافق، والتوجيه المُنظم، والتحكم المعقد في المجال الكهربائي.

الخلاصة

لا يمكن الحكم على ما إذا كان نظام الغزل الكهربائي يحتاج إلى جهد عالٍ سالب بالاعتماد فقط على أقصى قيمة بالجهد المقاس بالكيلوفولت مذكورة في مواصفاته.

السؤال الأهم هو ما إذا كانت الأبحاث تتطلب تحكمًا أكثر مرونة في توزيع الجهد، ومسار النفاث، وسلوك ترسب الألياف.

الـ تقارير علمية تُظهر الدراسة أن مزايا الغزل الكهربائي ثنائي القطبية لا تنشأ من مجرد زيادة في أقصى شدة للمجال الكهربائي. بل ترتبط في المقام الأول بإعادة توزيع الجهد الكهربائي والإجهاد الكهروستاتيكي.

عند فرق الجهد الكلي نفسه، يمكن لتكوين ثنائي القطبية موجب-سالب أن ينتج ديناميكيات نفاث مختلفة، وفي التجارب المُبلَّغ عنها، منطقة ترسيب أكثر تركيزًا. وفي الوقت نفسه، قد تتحول نافذة التشغيل المثلى نحو جهد أقل، مما يستلزم إعادة تحسين المعلمات.

لذلك، لا يُعد الجهد العالي السالب مجرد مواصفة أُضيفت لرفع تصنيف المعدات، بل هو أداة تقنية توسّع قدرات التحكم في عملية الغزل الكهربائي.

للتعليم الأساسي وأعمال الغزل الكهربائي الروتينية، يظل النظام أحادي القطبية بسيطًا وموثوقًا وعمليًا. أما للتجارب التي تتطلب دراسة أعمق لاستقرار التدفق وتوزيع المجال الكهربائي والهياكل الليفية المعقدة، فيوفر نظام القطبية المزدوجة (الموجب والسالب) نطاقًا أوسع للعملية.

مرجع

كيفن ستالين كاتسيم ريوس، وأمين أوراش محمودصالحی، وويندي دي لوردس أورتيجا-لارا. «تطوير والتحقق من صحة جهاز غزل كهربائي ثنائي القطبية لتصنيع ألياف نانوية قابلة للتكرار.» تقارير علمية (2026).

معرف الكائن الرقمي (DOI): 10.1038/s41598-026-63448-5
